Protoboard cómo (1 / 5 paso)

Paso 1: Lo básico

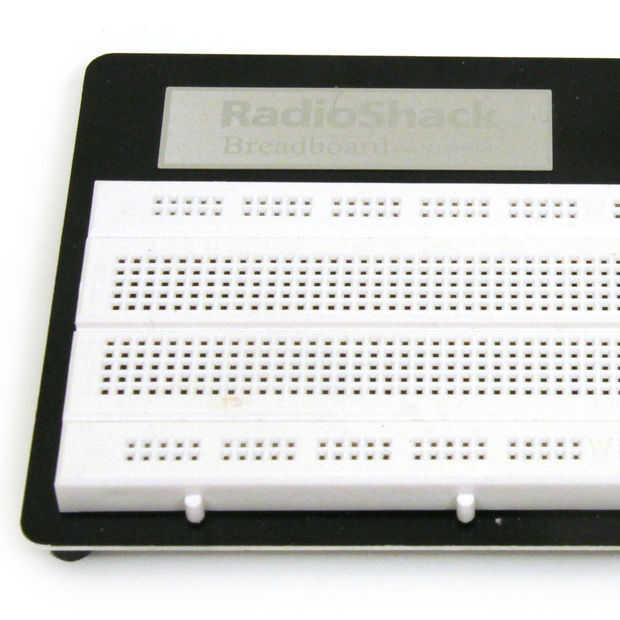

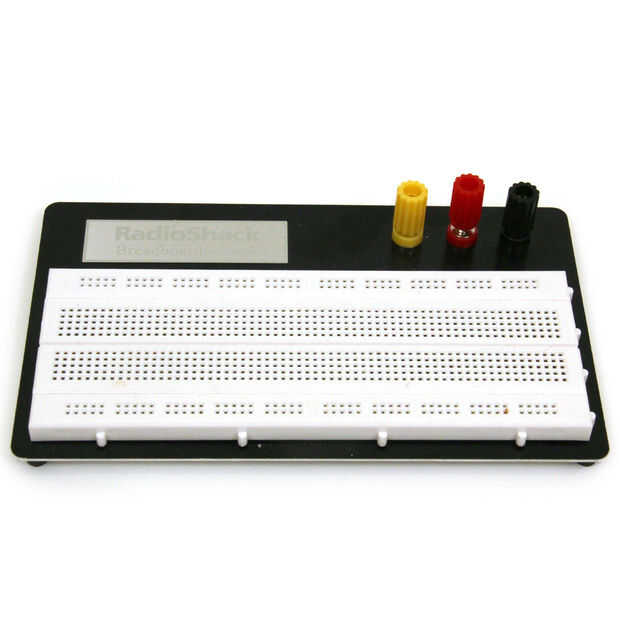

El propósito de la protoboard es hacerlo rápidas conexiones eléctricas entre los componentes como resistencias, LEDs, capacitores, etc. - para que pueda probar su circuito antes de permanentemente soldar juntos.  Breadboards tienen muchos pequeños zócalos sobre ellos, y algunos grupos de tomas de corriente están conectados eléctricamente entre sí.  En la parte inferior de la Junta hay muchas pequeñas tiras de metal que físicamente conectan ciertos grupos de tomas y permitir que la electricidad fluya libremente entre ellos.  Estas tiras no son visibles en la parte inferior de la placa, pero la tercera imagen muestra cómo están organizados.

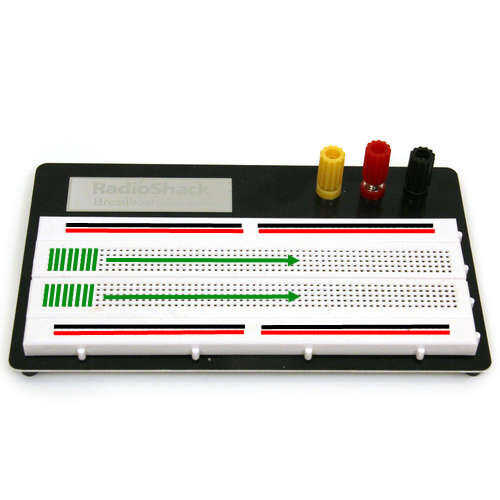

Breadboards generalmente se dividen en cuatro secciones, dos secciones externas y dos secciones interiores.  Cada fila de 5 tomas en las secciones interiores están conectados eléctricamente entre sí (véase las líneas verdes en la figura 3).  Las dos secciones exteriores de la placa se utilizan generalmente exclusivamente por el poder.  En muchos breadboards estas tomas serán marcados con colores que denotan voltaje positivo (generalmente rojo) y tierra (negro o azul).  Es importante tener en cuenta que en muchos breadboards las líneas eléctricas sólo ejecutan la mitad de la longitud de la Junta (como se indica en la figura 3).  Se necesita ejecutar un cable entre estas dos secciones para enviar energía a partir de un extremo a otro.  No hay nada especial acerca de las secciones exteriores de la placa que hace particularmente conveniente para la energía que pasan la mayor parte de la longitud de la tabla, pero si usted decide usar estas filas para otras cosas puede confundir otros o incluso a ti mismo, por lo que es una buena práctica para utilizar éstos para poder solamente.
