Profesional de PCB casi más barato que hacerlos en casa (2 / 14 paso)

Paso 2: Coloque todos los componentes

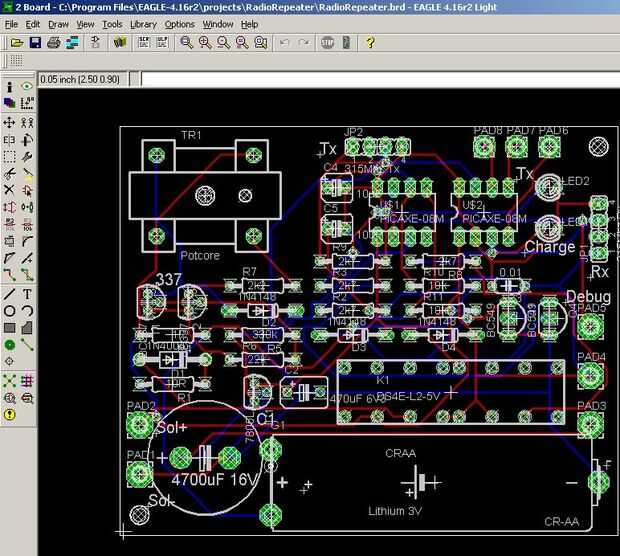

El instructable enlaces en la página de introducción muestran cómo crear un pcb a partir de un esquema utilizando EaglePCB. Una diferencia principal es que ninguna de las reglas de diseño sobre anchuras de pista ser cambiado (la comprobación de reglas de diseño de República Democrática del Congo). Los valores por defecto están todos bien y mientras las pistas buscar realmente finas y cerca de las almohadillas no importa como el verde de la soldadura máscara hace muy fácil de soldar. De hecho, este tipo de tableros son mucho más fácil que la soldadura para prototipos. Algunos cojines grandes fueron utilizados para la conexión de los cables externos y hubo algunos comentarios extras añadidos para la capa de recubrimiento blanco componente.

Lo maravilloso de tener juntas como esta hecho en comparación con la construcción de tableros caseros es que usted no tiene que preocuparse por tratar de optimizar al Autoruter para una sola capa. Basta con ejecutar al Autoruter una vez y por defecto al modo de doble capa y produce siempre un diseño 100% automáticamente en unos segundos. Incluso con componentes mucho más denso que esta placa águila siempre autoroutes todo el tablero.
