Profesional de PCB casi más barato que hacerlos en casa (10 / 14 paso)

Paso 10: Crear los ficheros Gerber

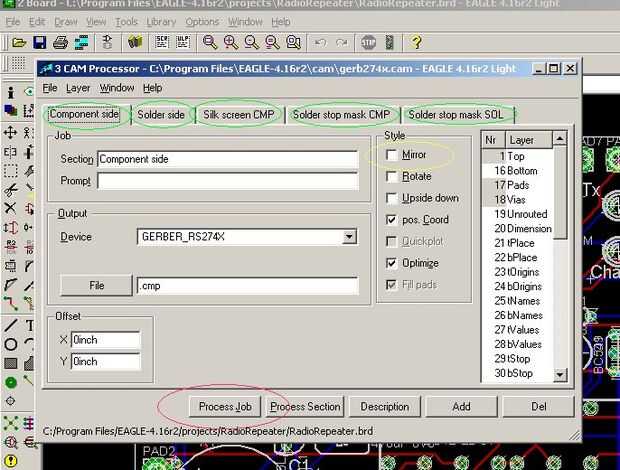

Esta es la parte importante. Usted necesita hacer clic en cada una de las pestañas un círculo verde y espejo (un círculo amarillo) esté apagado. Al hacer clic en a través de las pestañas te darás las líneas Nr y capa resaltadas a la derecha va a cambiar. Un defecto que puede cambiar valores de los componentes - en mi copia que esta fue desactivada y la pantalla de seda terminada con U20 pero no el chip real - por ejemplo, un CI puede ser 74HC04. Clic en las pestañas de seda pantalla Cmp y 27 tvalues. Una vez que todas las casillas espejo definitivamente desactivadas, haga clic en proceso de trabajo (círculo rojo).
