Profesional de PCB casi más barato que hacerlos en casa (3 / 14 paso)

Paso 3: Corregir errores

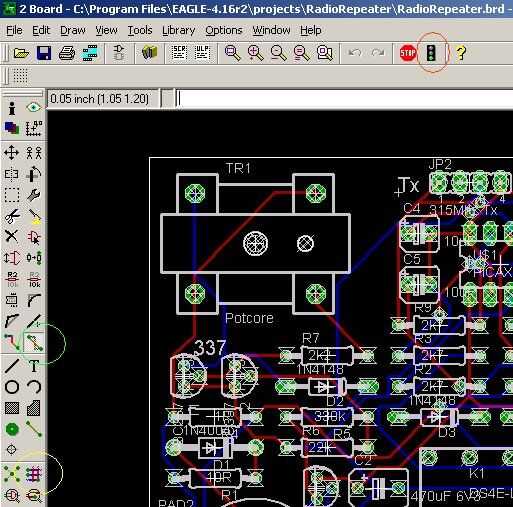

a veces uno encuentra un mejor componente en la biblioteca o cambia un componente. Para rasgar para arriba y cambiar los temas haga clic en el símbolo de ripup (círculo verde), haga clic en el semáforo (círculo rojo) y luego redireccionar (círculo amarillo).

En los últimos años he encontrado unos consejos y trucos para hacer mejores tableros:
1) para obtener las pistas más cerca - Auto/herramientas/General y conjunto de la red a algo como 10mil
2) para hacer datos pistas delgadas pero poder pistas más gordos, editar/Net (en la parte inferior) y comienzo escribiendo en un cuadro de texto a nombre de la clase. Usar tres clases; Tierra, energía y para el resto.
3) en la República Democrática del Congo, cambio de dimensión de distancia y cobre de 40 a 20 - esto permite dos pistas caber entre los cojines del IC, que pueden incrementar la densidad del tablero.
4) en la República Democrática del Congo - espacio almohadilla a través de aumento de 8 a 40. Deje el resto en 8mil. Esto aumenta la distancia entre vias y pastillas menos oportunidad de puentes al soldar. Sorprendentemente, esto también acelera el Autoruter también.
