Paso 5: aguafuerte
Una vez desarrollado y aclarado, la Junta es sumergirse en un baño de grabador y agitada continuamente. El tablero parece generar pequeñas burbujas que, supongo, inhibiría la acción del grabador. A veces, las burbujas son persistentes, y extraigo el tablero completamente por un par de segundos; Esto les borra apagado.
El proceso de grabado es muy lento cuando hace frío. Siempre coloque el envase de reactivo, completo con el PCB, en un recipiente más grande y vierta agua hirviendo en el recipiente externo, como un baño de agua caliente. Esto rápidamente eleva la temperatura del grabador y derriba dramáticamente el tiempo de grabado (por ejemplo, para 5-6 minutos).

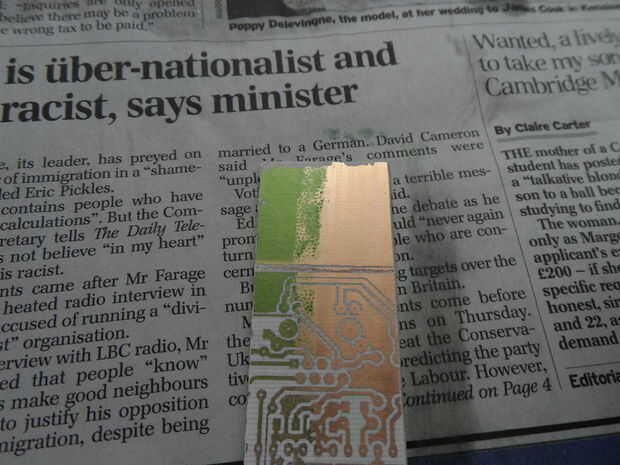

Es bastante obvio cuando el grabado está acercando al final del proceso, porque la matriz de tablero (es decir blanco fibra de vidrio) comienza a mostrar a través de (en primer lugar en los bordes de la placa).
Una vez todo lo necesario es grabado al agua fuerte lejos (incluidas las marcas de agujero de taladro pequeño), la Junta se lava con agua del grifo.

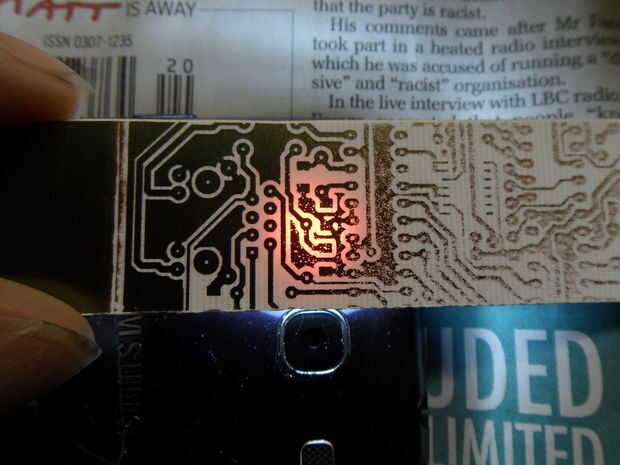

De hecho, la junta puede ser quitada, aclarada, inspeccionar y poner de nuevo en el grabador con la frecuencia necesaria. Encuentro inspección de PCB con una luz muy brillante por debajo de la Junta (y ahí brillando a través de la matriz de tablero) pone de relieve cualquier puentes de cobre no deseadas, etc..
La solución de la aguafuerte es devuelto a su frasco de stock para uso futuro.
Celulosa más fina (también conocido como removedor de acetona o esmalte de uñas) se utiliza para eliminar la capa de la foto-resist de cobre.
