Paso 7: Cómo usarlo
Situación 1: Usted sabe el tipo de transistor y orientación.

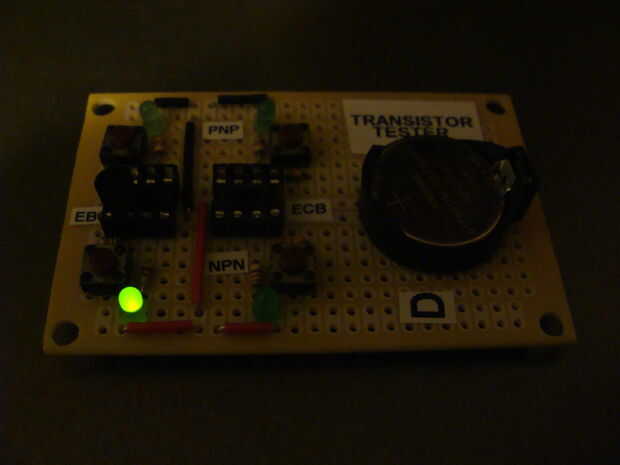

Si sabes el tipo de transistor y orientación colocan en el circuito de prueba correcta. Sostenga el medidor en la posición del paisaje con la batería en el lado derecho. Colocar el transistor en el circuito correcto para su tipo y la orientación con la parte plana mirando hacia usted. Con el transistor firmemente en el conector Presione el botón táctil. Si el LED enciende el transistor pasa la prueba.
Situación 2: La orientación y el tipo de transistor es desconocido.

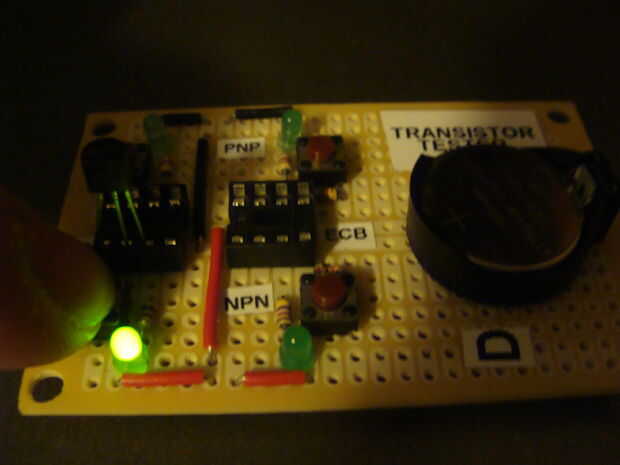

Comience con el tester en posición paisaje con la batería a la derecha. Colocar el transistor en el parte inferior izquierda circuito, la que comprueba si es un NPN con una orientación de EBC. Asegúrese de colocar el transistor en el zócalo con la parte plana mirando hacia usted. Con el transistor en el observador toma el LED de estado sin pulsar el botón, no tocarlo todavía.
- Es el LED en? Si es así el transistor es un NPN pero no tiene la orientación de la EBC. Desenchufe de la toma y colóquelo en el conector a la derecha para probar si tiene la orientación del BCE.

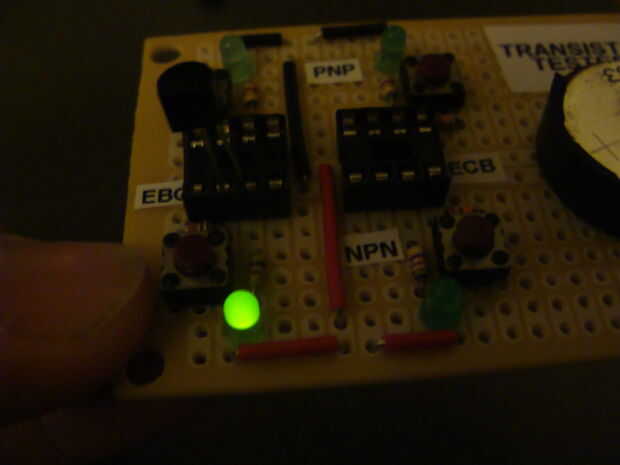

- Es el LED apagado? Presione el botón y observar el estado del LED. Si el LED se enciende han descubierto tres cosas acerca de este transistor desconocido. Uno es del tipo NPN. Dos if tiene una orientación de EBC y tres funciona.
Si el LED permanece apagado con o sin pulsar el botón de colocarlo en el PNP en el circuito de prueba y trate de determinar la orientación.
Lo principal a tomar distancia de esta situación es que si un transistor se coloca en el tipo de transistor correcto prueba circuito pero la orientación equivocada, el LED se iluminará. Esto es válido para los circuitos de prueba de NPN y PNP. Observando esto que sabes si han adivinado el tipo de transistor correcto pero eligió la orientación equivocada. Saber esto puede ahorrar mucho tiempo cuando está probando un montón de transistores desconocidos.

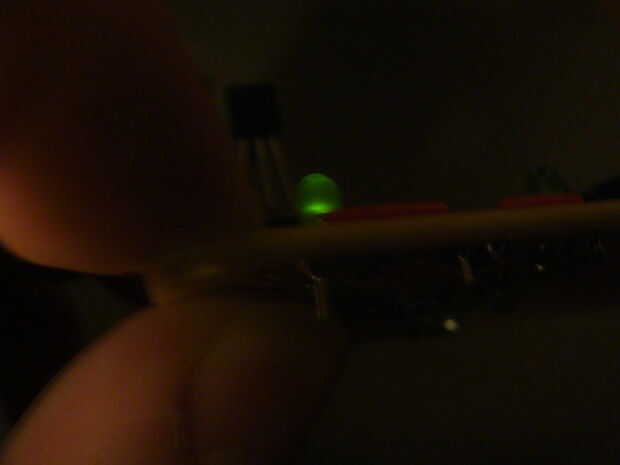

Nota: En el manejo de este instrumento que usted puede haber notado algo extraño suceda si toca la parte posterior del circuito, específicamente el puente el interruptor con el dedo. Si haces esto con el transistor correcta en la toma de corriente que el LED se ilumina sin presionar el botón. No te preocupes no es malo el circuito o el transistor, de hecho esto es bueno. El dedo está llevando a cabo una pequeña cantidad de corriente que es recogido por el transistor. El transistor, haciendo una de las cosas que está diseñado para hacer, recoge esta corriente pequeña y amplifica dejando paso actual a través de los LED. Así que durante la manipulación el probador de tratar de mantener los dedos de cepillar la parte posterior del probador para evitar lecturas falsas.
