Probador de transistor (3 / 8 paso)

Paso 3: Coloque los 8 Pin IC titulares

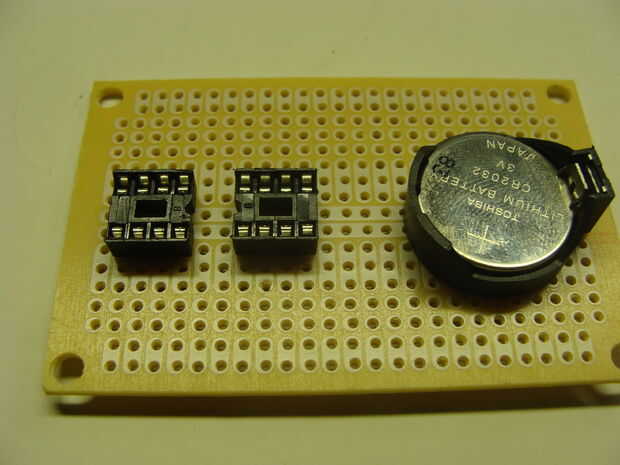

8 dos pin IC sockets se utilizan para sostener los transistores como prueba de ellos. La primera toma un espacio de la izquierda de la placa de prototipo. La otra toma es lugar dos espacios al lado de la primera toma. Este espacio nos permitirá ejecutar alambre más tarde por lo que puedo proporcionar energía a los circuitos de prueba.

Los zócalos de los IC en lugar de la soldadura. Mientras se suelda los casquillos en el lugar puente entre los pines siguientes y el riel más cercano de tensión. A partir de la izquierda, pines 1 y tapa de pernos 6 e inferior. Ver las fotos para una mejor explicación.

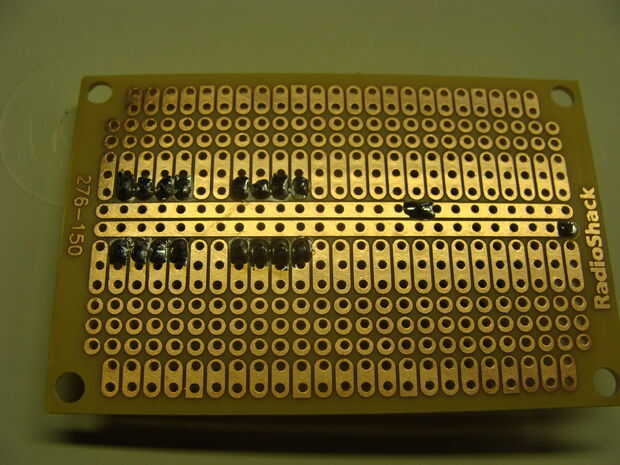

Para la soldadura de la brecha el IC zócalo en y luego coloque un poco de soldadura en el riel de voltaje más cercano al pin. Ahora toque el perno zócalo de IC y el riel de tensión con la punta del soldador y aplique soldadura más hasta que la conexión se realiza. Ir lento para que no puente pins que usted no quiere conectarse. Recuerde que sólo se conecta 4 pines!

Nota: Le muestro una foto de las clavijas de puente pero no puente les hasta que yo fui la construcción de cada circuito de prueba. Mira el diseño final de la soldadura en el paso 6 de este Instructable si sigues teniendo problemas.
