Probador de transistor (2 / 8 paso)

Paso 2: Coloque la batería

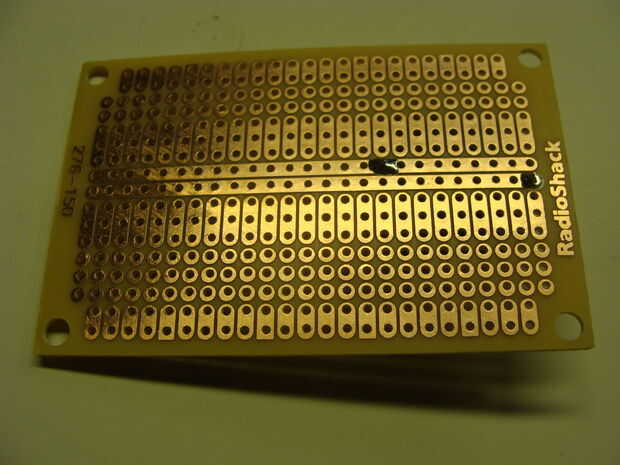

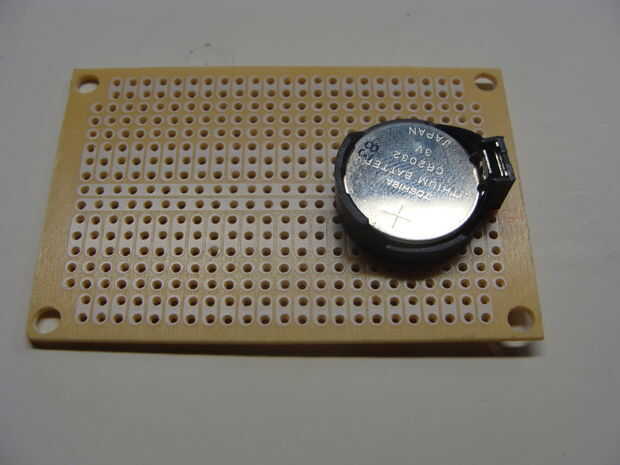

Comenzará colocando el soporte de la batería en el tablero de prototipo y soldadura en. Coloque la placa de circuito un paisaje. Desea que la conexión del positivo de la batería a la soldadura en el riel de voltaje superior mientras que el riel de voltaje inferior recibe la conexión negativa. Usted tendrá que girar el soporte de la batería para que hacen tanto las conexiones. Coloque el soporte a la derecha lo más lejos posible para que tenga espacio para construir el circuito de prueba a la izquierda.
