Potencia electrónica protoboard (3 / 3 paso)

Paso 3: Ensamble Final y acabado

La vivienda se realiza, pero pensaba que una capa de pintura seria buena para que todo vea uniformemente coloreado y defectos ocultar mi relleno de madera y otra marca de herramienta.

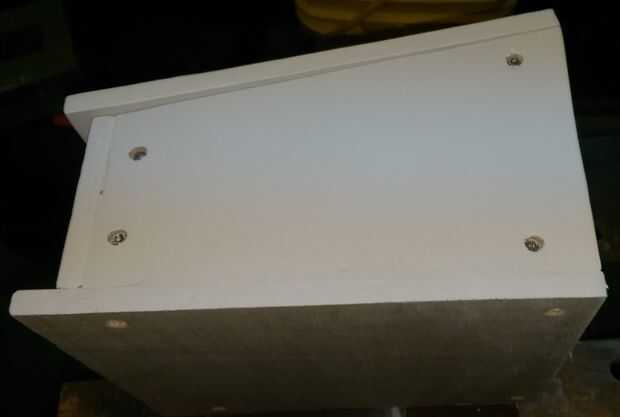

1. [lija] Ir sobre cubierta toda con papel de lija, comenzando por las más gruesas y trabajo a los mejores. Limpie la caja de abajo para quitar suciedad/polvo de lijado en preparación para la pintura. Si con un paño húmedo, dejar toda la humedad seca antes de pintar.

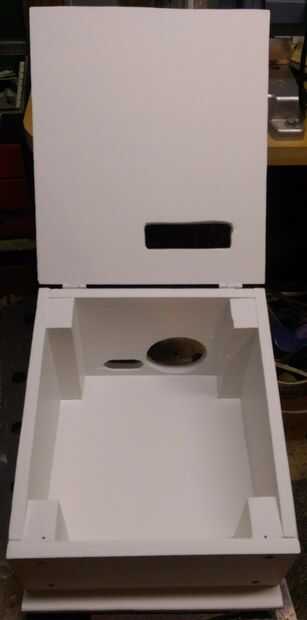

2. [pintura látex interior, cepillo de pintura] Aplique varias capas de pintura como sea necesario para todos los lados y el interior.

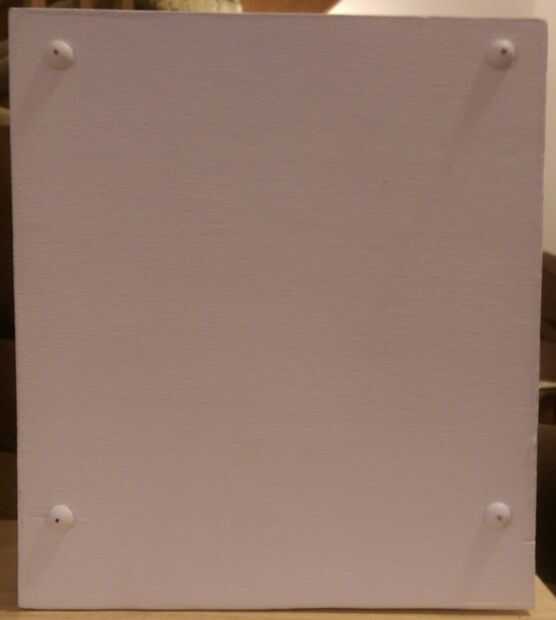

3. [martillo/mazo] Añadir tapones redondos de madera a los orificios de fijación empotrada en la parte inferior de la carcasa. Utilice un trozo de madera entre el martillo y el enchufe o use un mazo para evitar que se dañen.
4. [pintura látex interior, cepillo de pintura] Pintar el fondo de la vivienda, incluyendo los enchufes de madera redondeados.

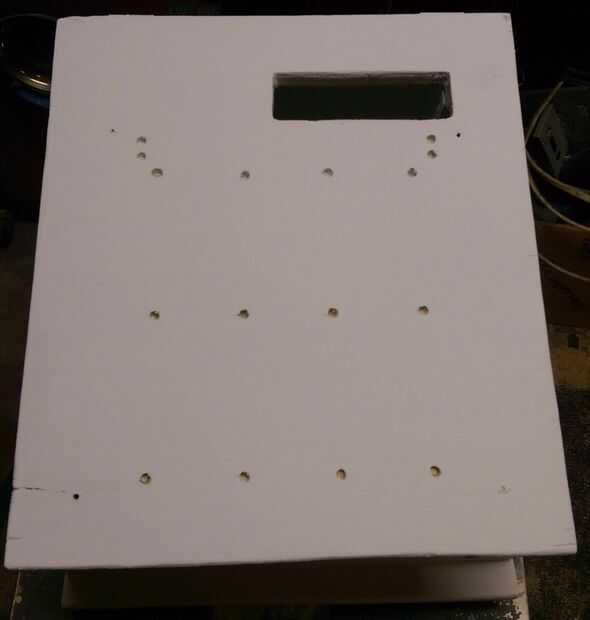

5. Retire el exceso de pintura de agujeros y hendiduras en la tapa de la caja vuelva a taladrar los orificios o girando un destornillador o herramienta similar en los agujeros rápidamente.

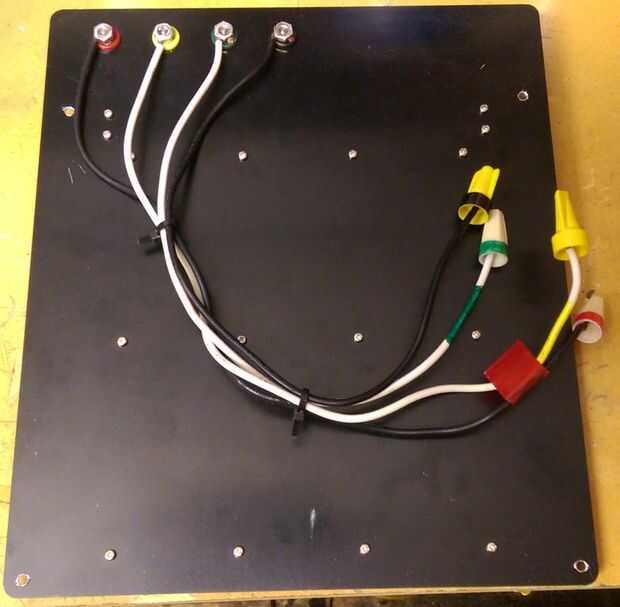

6. [cuchillo, cortador diagonal] Corte cuatro 8 pedazos de alambre y los extremos de la tira. Los cables se utilizarán para unir las terminales del protoboard para los voltajes de fuente de alimentación correcta. Opcionalmente, el código de color las longitudes de cable a los bornes o los voltajes de la fuente de alimentación.
7. [llave, pegamento estupendo] Para cada uno de los cuatro cables, envuelva el extremo alrededor de un poste terminal en la parte inferior de la placa y apriete con la tuerca provista. Apriete con una llave y añadir una o dos gotas de pegamento para fijar la tuerca en su lugar. Alternativamente, si tienes anillos de repuesto cerradura o tuercas, aquellos pueden ser intercambiados hacia fuera.
8. [zip lazos/ty envuelve] Opcionalmente, una vez que todos los cuatro terminales tienen un cable conectado, agrupe los cables con ataduras de cremallera pequeño.
9. [marcador, cinta] Opcionalmente, la marca o código de color de los cables y capuchones de alambres para ser utilizado para las conexiones.
10. [destornillador] Monte la placa para la tapa con los cuatro orificios de fijación previamente perforados y los cuatro tornillos de metal (u otro herraje elegido), que seguro que todos los cables a los terminales de alimentación a través del agujero en la tapa.
11. Si es necesario, prepare la fuente de alimentación de computadora para ser usado sin estar conectado a una conexión de 20 pines ATX Motherboard, Tarjeta madre. Hay varios lugares que hacerlo así que no voy a duplicar aquí. Aunque lo único que vale la pena destacar es que esta fuente de alimentación es una fuente de alimentación de Dell que no sigue el estándar pin ATX PSU. Medir las salidas con un voltímetro o encontrar el número de modelo exacto de adaptador de red si no está seguro. Quería que los cuatro terminales a moler, 3.3V, 5V, y 12V, respectivamente, estas son los elementos encuentra y conectado.
12. [zip lazos/ty envuelve] Este suministro de energía, el conector de 20 pines no contenía ningún 3.3V líneas, usé el conector de auxiliar de 6 pines tres 3.3V líneas y 3 líneas de tierra. Usé un solo conector de 4 pin a 5V y 12V, así. Até todos los motivos de tensión tres junto a la terminal GND con el cruce con una tuerca para alambre.
13. Además los otros terminales fueron conectados con una ensambladura de tuerca del alambre en el apagado chance que necesito mover los líneas de suministro alrededor en el futuro algún otro proyecto. Las uniones de alambre tuerca fueron aseguradas con abrazaderas de plástico y el paquete de cable en general fue manejado con ataduras de cremallera.
14. He seleccionado para hacer el tablero terminales (de izquierda a derecha) negro (GND), verde (3.3V), amarillo (5V) y rojo (12V).
15. [Puentes protoboard] Lugar protoboard cables de puente en la placa de la terminal a uno de los rieles de voltaje proporcionado. Opcionalmente, el código de color los puentes a los terminales.

Realmente concluye la construcción. Esperemos que esto no ha sido demasiado doloroso para seguir, pero espero de que esto es una cosa fácil de ver y construir sin mucha orientación. Probablemente ya alguien ha hecho esto y hacerlo mejor también. Como algunos comentarios finales, tengo espacio en la carcasa para sujetar el cable de alimentación esté desconectado, mantener los puentes de tablero (6 PVC tubo segmentos pegados) y también varios componentes electrónicos (en una elegante lata Altoids de curso). Hay suficiente espacio interior para almacenar un buen número de cosas como un multímetro, herramientas o componentes,
