Paso 1: Tablero de construcción de viviendas
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Los requisitos básicos para la vivienda fueron que contenía la fuente de alimentación, tenía una inclinación hacia delante de la placa y que acomodó el paso a través de cableado de las terminales del protoboard. Mientras que resultó, la caja es 10 pulgadas de ancho, 5 (frente) a 7,25 pulgadas (atrás) alta y 11.5 profundo. Tenía madera contrachapada sobrante 1/2 pulgada desde un servicio de comedor silla almohadilla del asiento y un poste de madera de 1 x 1 de un cartel sobrante en mano, así era mi medio elegido para la vivienda.
- [lápiz, Plaza, nivel/palo de medición] Mida y marque los seis lados de la caja en la madera contrachapada. Dimensiones deben basarse en el tamaño requerido para la fuente de alimentación.
- Nota: cuenta el ancho de los postes de madera contrachapada y esquina en las medidas y tamaño final requerido.
[nivel/medición de palo, Sierra de calar] Vuelva a verificar las medidas y cortar los lados con una sierra de calar (Sierra circular probablemente ofrecería recortes más rectos que la Sierra de vaivén, pero debería funcionar incluso una sierra de mano).- Nota: una soporte tabla de desecho para evitar saltar cuando se corte se recomienda para un mejor producto terminado.
[archivo de madera, escofina, lija] Archivo y la arena las piezas recién cortadas según sea necesario.- Nota: pila/abrazadera lados simétricos cuando limar y lijar para eliminar la variación en las dos piezas de corte.
Cada esquina de la caja tiene un post de 1 x 1 para la rigidez y proporcionar un lugar de fijación para los lados de madera contrachapada.[Sierra de inglete compuesto, cuadrado, lápiz, abrazaderas] Medir y cortar las tiras para los soportes de esquina.- Nota: los postes delanteros deben cortarse en un ángulo equivalente a la tapa o de plano que son no más altos que la parte delantera de la caja.
[archivo de madera, escofina, lija] Archivo y la arena las piezas recién cortadas según sea necesario.En este punto todas las piezas de madera requeridas deben cortar y lijar. Es aconsejable medir y cortar las aberturas necesarias para la unidad de alimentación en la parte posterior de la carcasa en este momento y además con el agujero en la tapa para alimentar los cables de las terminales del protoboard. Yo no lo hice así para que el resto está escrito como lo hice, pero creo que sería más fácil antes de la Asamblea cuando la madera está plana. Esto también permite la oportunidad de utilizar una placa de soporte de desecho para eliminar saltar cuando la perforación o corte los agujeros más grandes.[pinzas] Alinee y fije un poste de la esquina a un lado con las pinzas. Recomiendo colocar los postes a los lados cuyo borde se alinea directamente con el borde post primero. Preste especial atención a qué piezas necesitan el espacio de 1/2 pulgada del borde de la parte para ocultar el final de la madera contrachapada del lado contiguos. Por ejemplo, mi tablero frontal de la vivienda es de 10 pulgadas de largo, pero la parte posterior es sólo de 9 pulgadas para explicar para 1/2 pulgada de los lados.[taladro, brocas, abrazaderas] Taladrar dos orificios piloto (de tamaño adecuado para tus sujetadores seleccionados) a través de la cara y en los postes esquineros. Perforar las tapas de los agujeros otra vez con una broca grande para crear una cavidad empotrada en la que ocultar la cabeza del sujetador; Alternativamente, utilice una broca de avellanar si con tornillos para madera básicos.[pegamento de madera] Opcionalmente, suelte las piezas a perforar y aplicar pegamento de madera antes de volver a sujeción de las piezas para una articulación más fuerte.- Nota: no utilizo pegamento para madera y parece muy robusto, elección del distribuidor así.

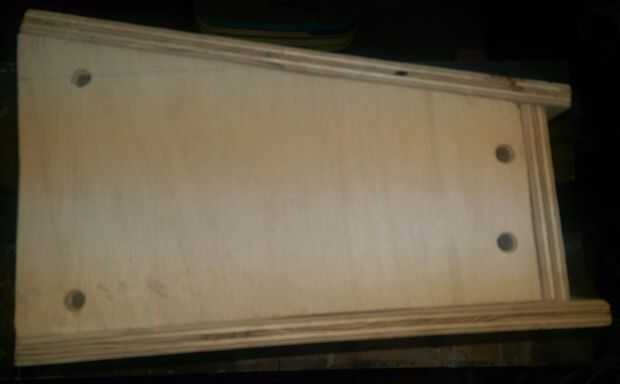

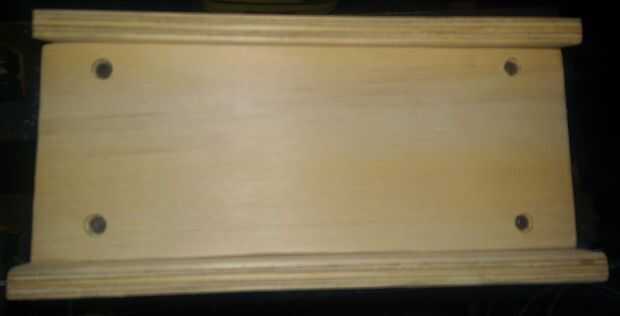

[bits conductor, sujetadores, abrazaderas] Fije la pieza de lado al poste de la esquina con sus sujetadores seleccionados.Repita los tres últimos pasos y armar los cuatro lados a los postes de la cuatro esquina, luego pasar a la pieza inferior.- Nota: los tornillos ahuecados son importantes en la parte inferior si usted planea emplear tapones redondos de madera como pies en el producto terminado porque los tapones tendrá que coincida con el tamaño del agujero grande y tiene suficiente espacio para ser martillado o aprovechado en su lugar.

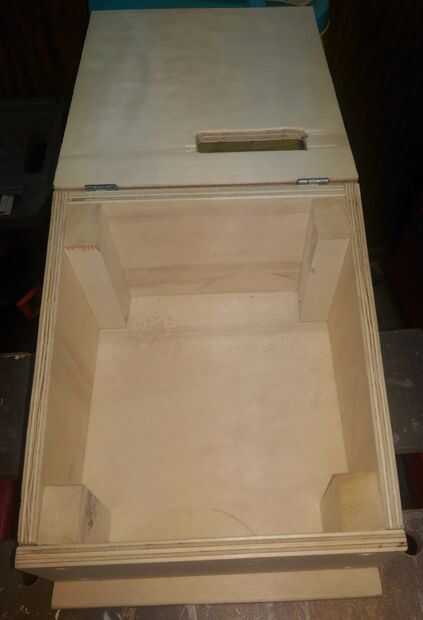

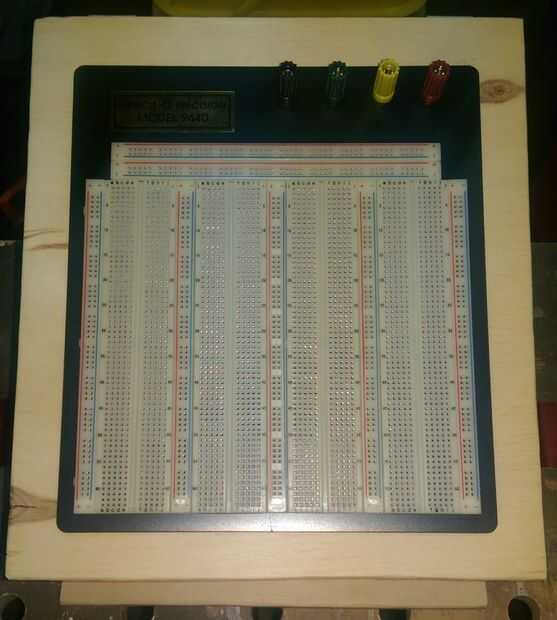

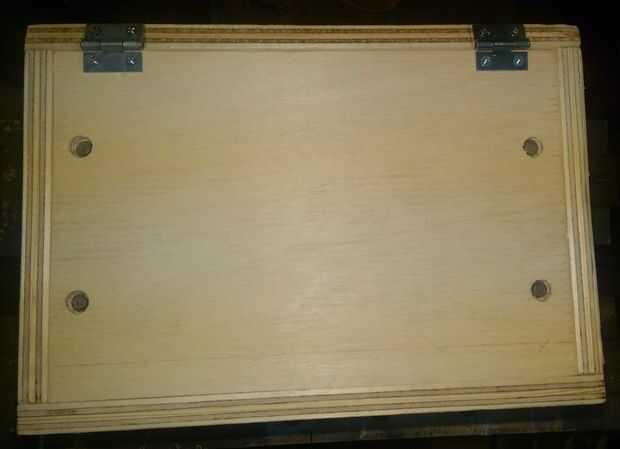

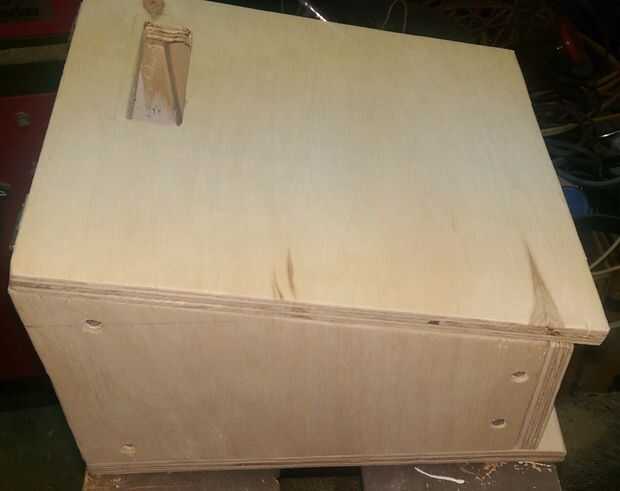

[archivo de madera, escofina, lija] Este es un buen punto para archivo y arena para corregir problemas de cuadratura causadas por el corte o la medición de errores, etc..[el lápiz, pedacitos de taladro, taladro, destornillador] Mida, marque y perfore orificios piloto para dos pequeñas bisagras de la tapa en ambos la pieza posterior de la carcasa y la veta de la tapa. Las bisagras pueden ser difícil de hacer bien, así que Tómese el tiempo para asegurarse de que estén alineados entre sí y cuadrados. Usé unas pequeñas bisagras tuve de otro cuadro de pantalla que hice hace años.He dejado un voladizo sobre la tapa para facilitar la apertura y del mismo modo dejé un saliente en la parte inferior puesto que sin él, la tapa parecía como se vería desequilibrado. En este momento perforado y cortar el agujero en la tapa de los cables viene de la parte posterior de los terminales del protoboard para ser alimentados a través de y conectado a la fuente de alimentación de PC.[lápiz, medición de palillo, taladro, broca, Dremel] Posición y marque la ubicación de la placa de la tapa. Marque el corte para los terminales en particular. Perforar y cortar el agujero para el cableado; ampliar y alise el agujero como necesita/desea con una Dremel con un accesorio de lijado o similar.[lápiz, taladro, punzón] Marcar y taladrar cuatro orificios en la placa de pan que se utilizará para montar la Junta de la tapa. He utilizado la herramienta de punzón que se muestra en la imagen y golpeada con un martillo para marcar los puntos en la placa de aluminio del forro para que una broca de taladro se agarra más fácil. Si tienes un destornillador viejo, que debería funcionar casi tan bien, o simplemente mantener el pedacito de taladro de vagar a través del metal.

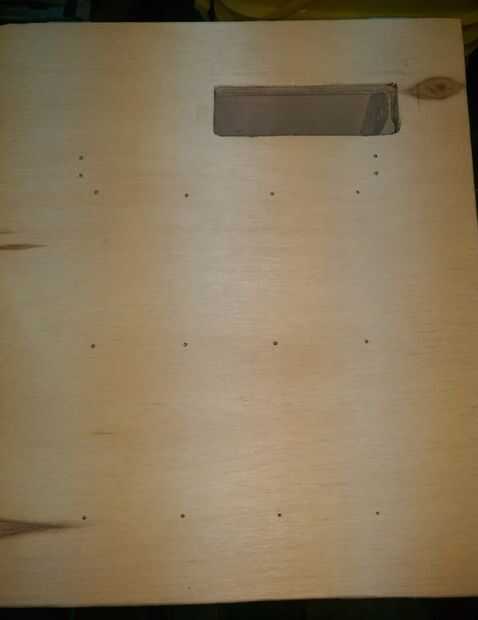

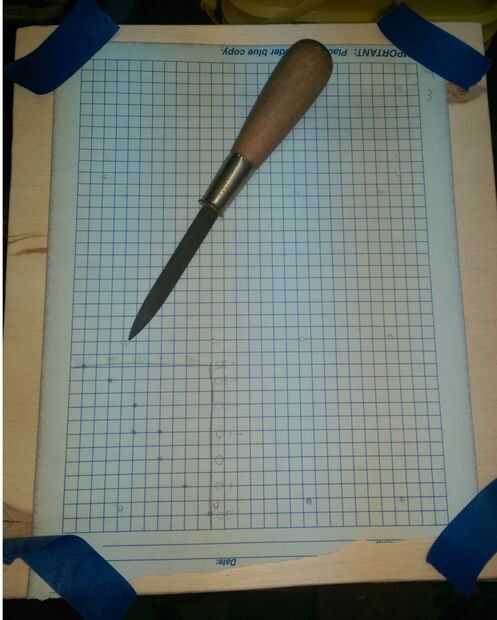

[papel de transferencia, punzón, taladro, brocas] Si miras hacia atrás en el protoboard, tiene múltiples cabezas de los tornillos pequeños en la parte trasera que mantienen de sentado al ras de la tapa como es, por lo que he marcado los lugares hacia fuera en la tapa y perforar huecos para alojar las cabezas de los tornillos para un montaje al ras de la placa. Terminé usando un cuaderno de laboratorio de química de la Universidad que tenía el papel de transferencia para la ubicación de las cabezas de los tornillos. Entonces marqué los lugares de la madera a través del papel usando la misma herramienta de punzón como antes que localizar y a partir de perforaciones en los lugares bien fácil.
