Paso 3: Coserlo juntos

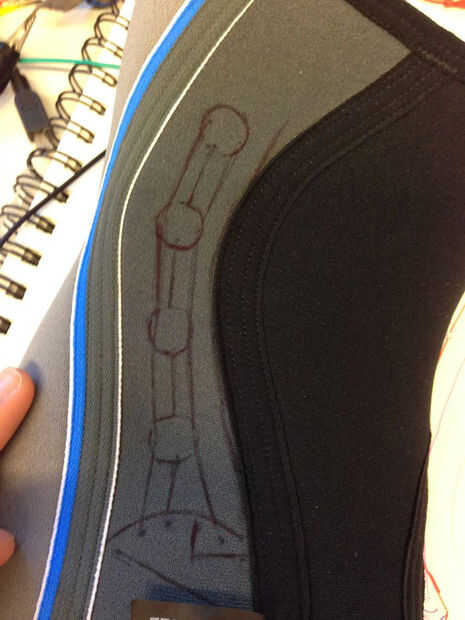

El siguiente paso es dibujar tus diseños. Porque estamos creando usable que consiste en un montón de flexión, es importante tener limpio, simplemente líneas. Los cables de menos hay que cruzar, mejor.
Elegí que mi LED aparece en una línea, para reducir la cantidad de wirecrossing máquina.

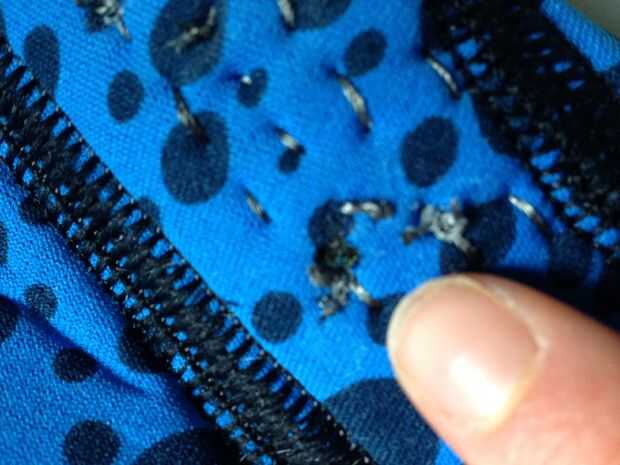

Nota: Mi primer intento resultó en una manga de rodilla quemada porque crucé mis cables. (Foto muestra).

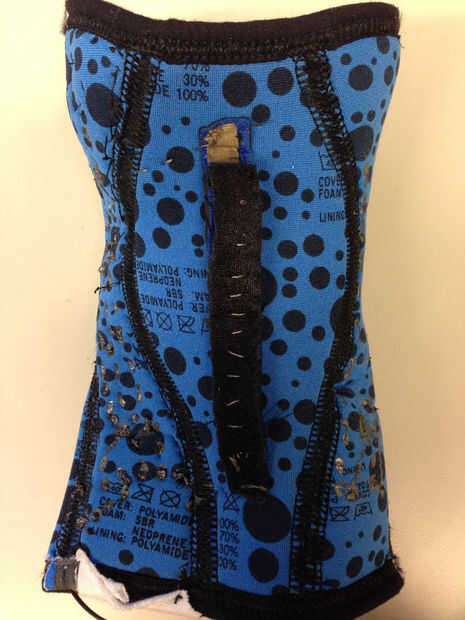

Para esta iteración, cosí el sensor de curva para la parte posterior de la pierna. En definitiva, requiere algunos jugando con ver donde en la pierna usted obtiene lo mejor de la lectura. Inicialmente, pensé que la parte posterior de la pierna produce la mejor lectura, pero con el peso de la parte posterior de la batería y todos los componentes añadidos, creo que el lado de la pierna mi producto una mejor lectura. Así que ¡ experimenta!

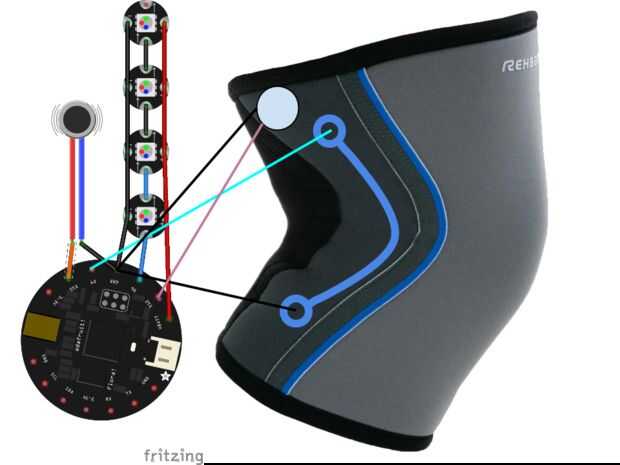

Con hilo normal, cosa el sensor de curva vertical interior de la rodillera (lado dorsal, para que quede contra la parte posterior de la rodilla). Con el hilo conductor, coser en los extremos de la tela conductora, conectar un extremo al D9 y el otro extremo a GND.
Con hilo normal, conecte el pulsador a la rodillera. Con hilo conductor, conecte un lado del botón con D12 y el otro a GND. Nota: Asegúrese de no cruzar los cables, o el botón no funcionará!
Cosa RGBs en secuencia a lo largo del lado de la rodillera. Para su primer RGB, utilice hilo conductor para conectar DIN (flecha que apunta hacia el RGB) a D9. Conecte el (+) a VBAT y (-) a tierra.
Conecte sus RGBs restantes. Para cada adicional RGB, coser su estruendo al duda de RGB anterior (flecha de la RGB). Coser el anterior RGB (+) (+) y (-) a la anterior (-).
Aplique la pintura puffy en el interior de la rodillera, aislar todos los cables. Déjelo secar.
Aplique pintura hinchada en el exterior de la rodillera, aislar todos los cables. Déjelo secar.
Cubrir sus RGBs (opcionales) con la tela.
Añadir código a la Junta. Ahora estás listo para comenzar a ponerse en cuclillas!
