Paso 4: operación
Las imágenes de esta sección ilustran el funcionamiento del ascensor. Mi encantadora ayudante Liz apropiadamente vestidas con ropa hogar ayudó a modelar esta sección.

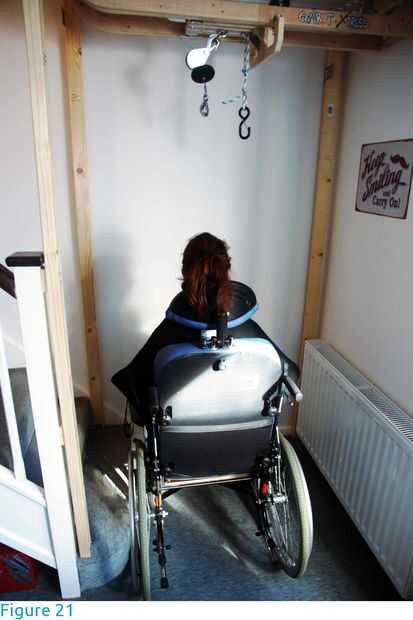

- La silla se ruedas debajo de la pista de cara a la pared (figura 21), esto permite la remoción posterior de la silla.

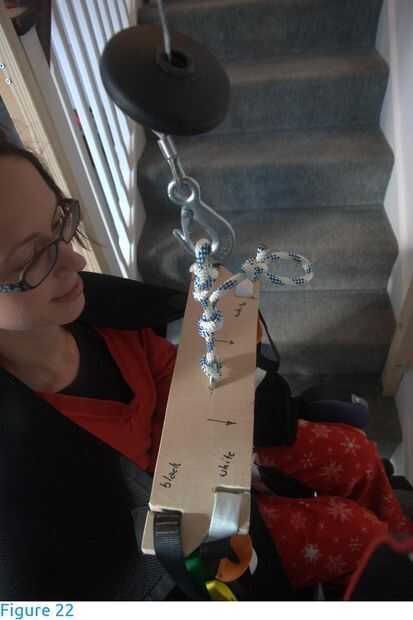

- La cinta está conectada a un tablero del separador, que tiene dos circuitos de línea de diferentes longitudes (figura 22) - el separador es una parte común de los sistemas de alzamiento y mantiene la eslinga de cierre sobre el individuo.
- El bucle de línea más corto se une al gancho del cabrestante. El gancho de la carabina de retención está conectado a una línea de la viga de pórtico más bajo (figura 15), esto mantiene el carro durante el levantamiento posterior.

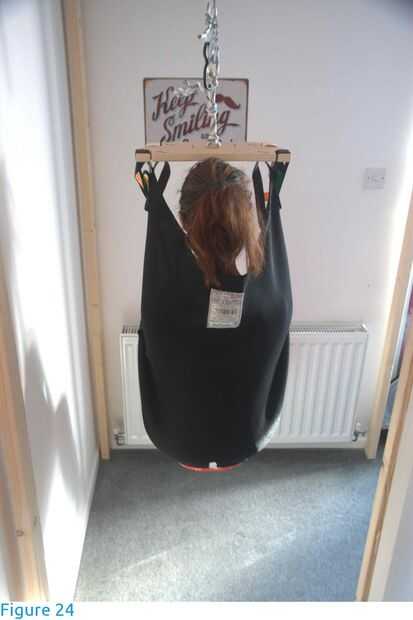

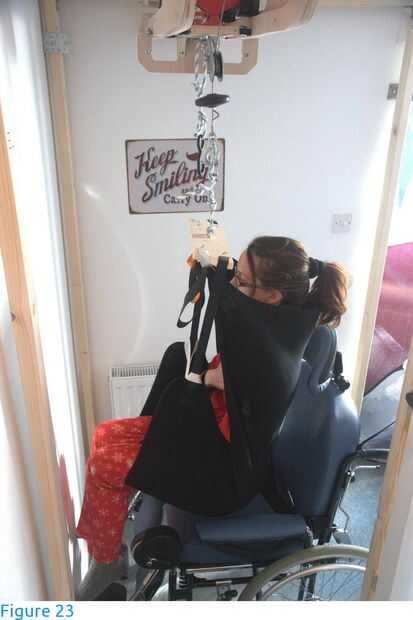

- El individuo se alzaron con el cabrestante (figuras 23 y 24). Se quita la silla de ruedas.

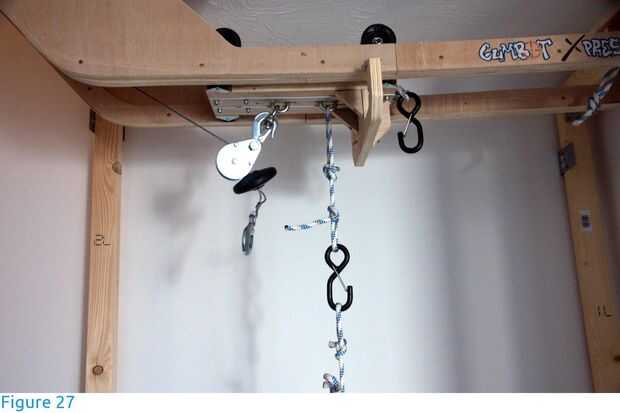

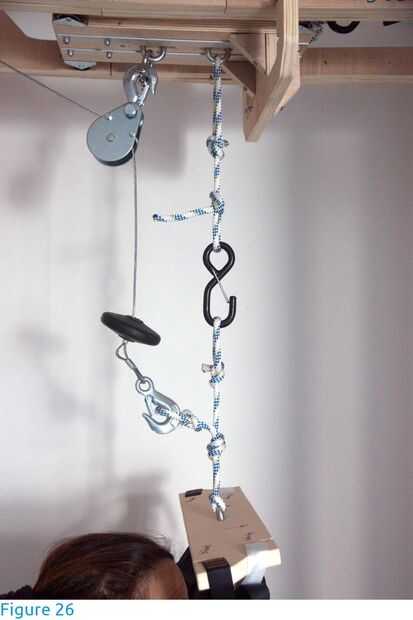

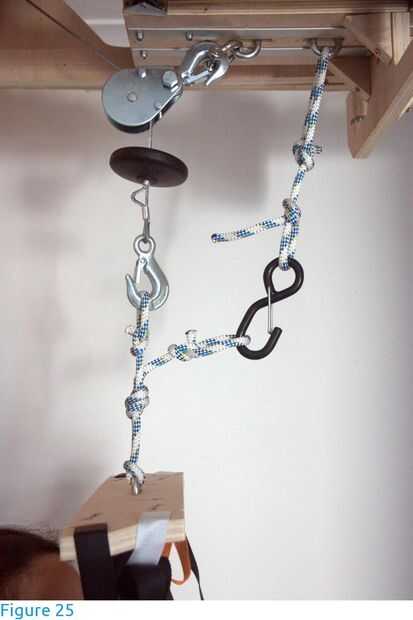

- El gancho de la carabina de transporte se une al loop más largo (figura 25). El gancho del cabrestante es baja (figura 26) y separadas (figura 27). El gancho de la carabina de retención se desconecta.

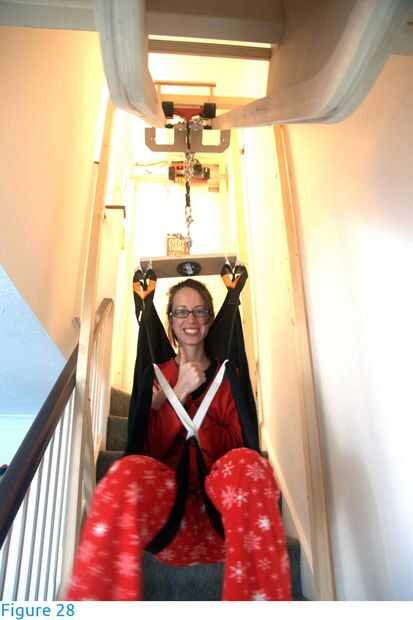

- El individuo es transportado por las escaleras (figura 28).

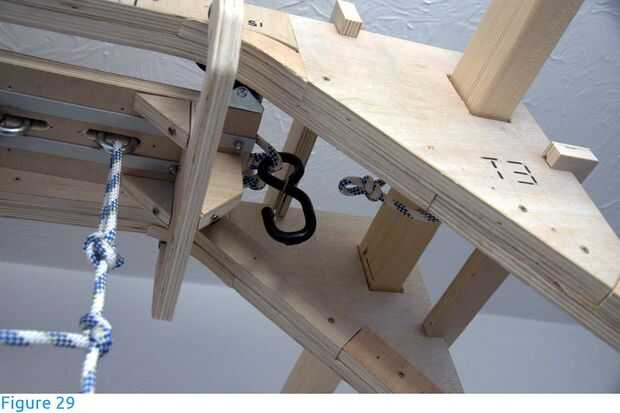

- El gancho de la carabina de retención está conectado a una línea de la cuarta viga de pórtico (Figura 29). El carro se suelta hasta que esta línea esté en tensión. Un gancho de seguridad también es adjunta (figura 17) - esto es para evitar cualquier indeseado deslizamiento hacia abajo.

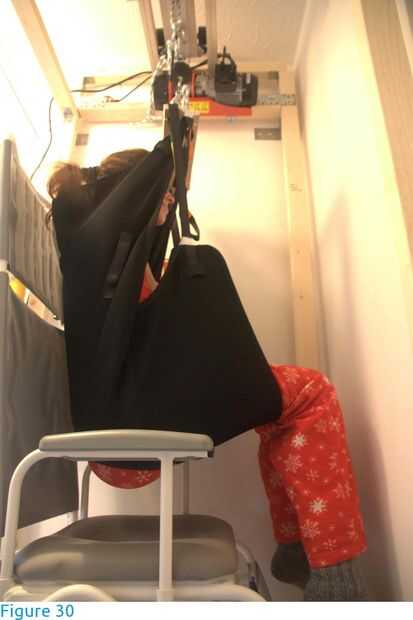

- Se baja el gancho del cabrestante, atado al lazo de más corto y el individuo se alzaron para arriba. Se libera el gancho de la carabina de transporte (figura 30).

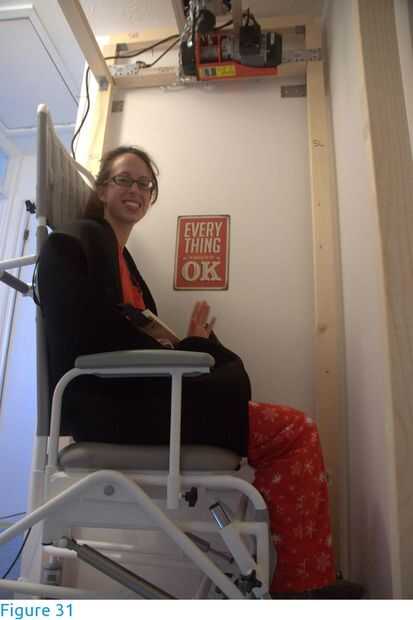

- La silla se ruedas en posición y el individuo se izó hacia abajo en él (figura 31).
Transporte en la dirección opuesta sigue la secuencia inversa de los pasos.
En conclusión, debe señalarse que la estructura es muy flexible y se dobla durante la operación, un comportamiento que se espera que con los materiales utilizados y no un problema. El viaje no es muy suave debido a la función abrupta del cabrestante, pero este no ha sido problema con mi pariente.
