Paso 1: El concepto
Las escaleras para negociar tienen una curva de 90 grados en la meseta superior y un aterrizaje más bajo lo suficientemente amplio. La altura del techo exceda 2,3 m (7 pies 6 adentro). Esto se presta para construir una pista rectilínea de suspensión para el transporte de la persona en el cabestrillo de elevación entre dos sillas de ruedas, uno colocado en el rellano más bajo y el otro con ruedas en una simple plataforma en la parte superior.

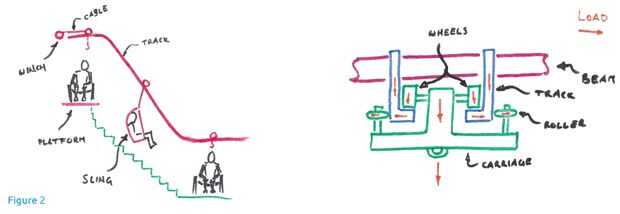

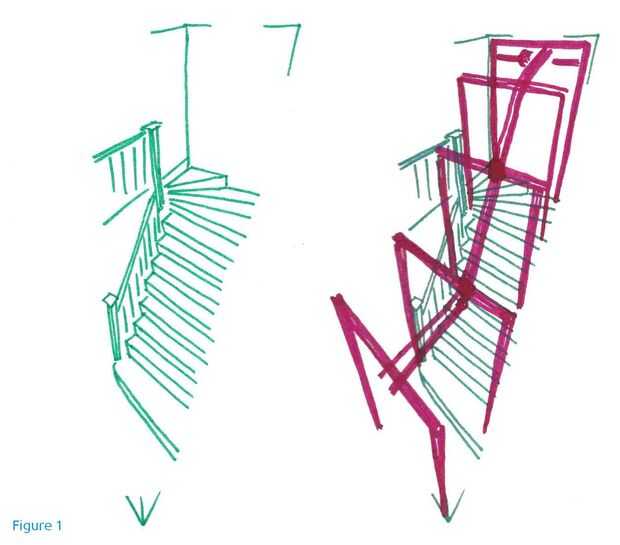

La estructura de soporte consiste en cinco pórticos a los pisos y la escalera (figura 1). Un torno proporciona ambos elevadores de y para las sillas y la traducción a lo largo de la pista (lado izquierdo de lafigura 2 ). Los componentes críticos, permitiendo realizar esta solución con piezas estándares justo y madera son los carros y las ruedas de una patineta. Un carro, muy parecido a un monopatín al revés, se ejecuta en una pista en forma de L, suspendida de los pórticos (figura 2 derecha).
La filosofía de diseño con bisagras en tres principios:
- Elección de componentes y el dimensionamiento se basaban en las propiedades mecánicas en otras aplicaciones, por ejemplo, trucks de Skate están diseñados para soportar fuerzas de choque, superando con creces nuestras necesidades.
- Un diseño simple con un mínimo de componentes del sistema transparente y el esfuerzo de fabricación punto bajo guardado. El método de diseño fue heurístico con muchos detalles están elaborando durante la fabricación.
- El enfoque de validación fue empírico, lo que significa que las piezas y conjuntos fueron probados durante la construcción con dos veces la carga de servicio (equivalente a 125 kg).
Tenga en cuenta que se está aplicando un cuarto principio fundamental: puesto que el dispositivo ha estado en servicio es monitoreado de cerca y regularmente inspeccionada.
Así la elevación podría ser construida con un presupuesto de materiales 450GBP y en poco tiempo utilizando herramientas de mano sólo DIY (Sierra de mano, Sierra caladora, Sierra, taladro, taladro, archivos, cincel de madera, martillo, destornillador, cinta de medir y nivel).
