Paso 2: Pórticos y pista

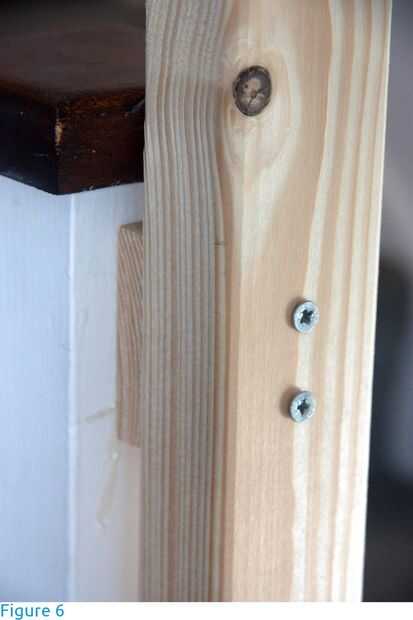

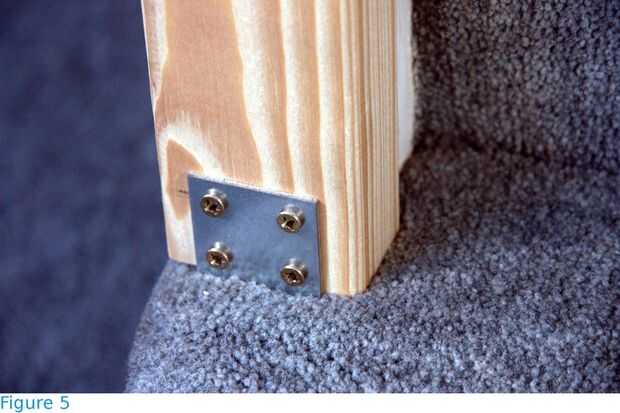

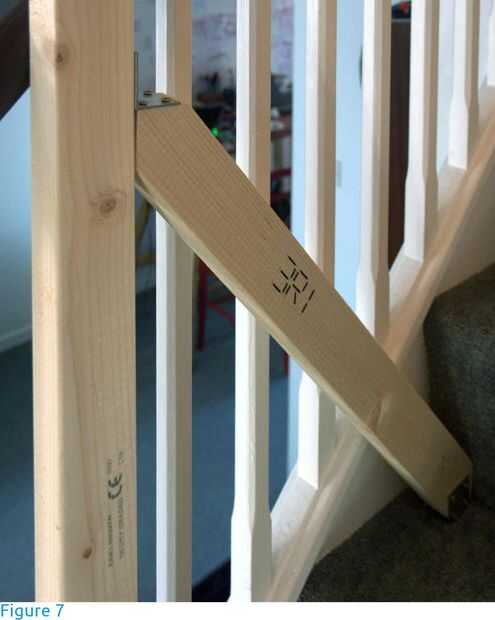

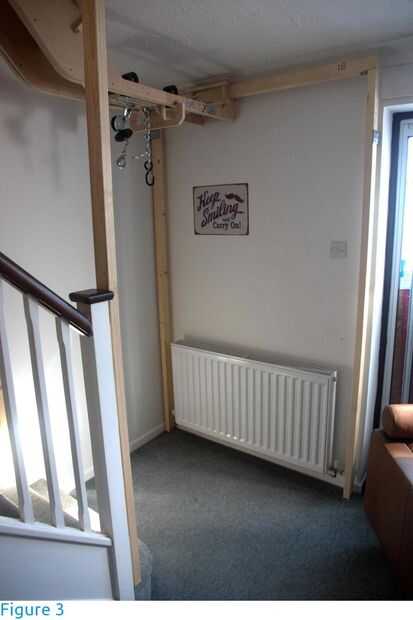

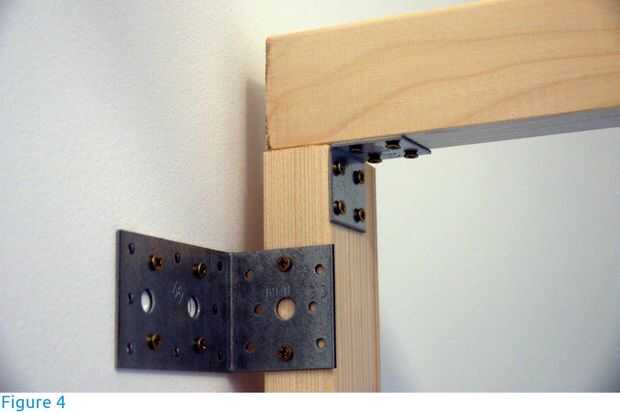

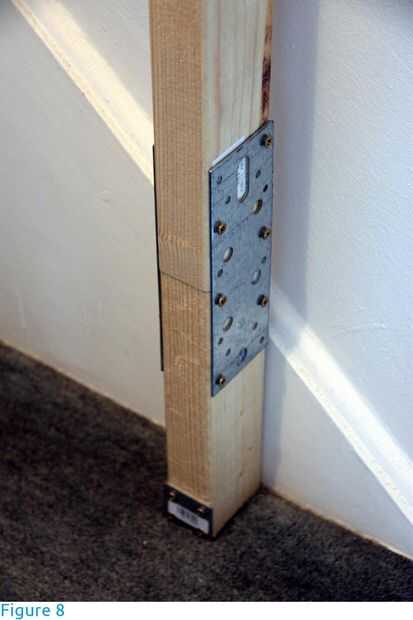

Se construyeron los pórticos de vigas de madera (abeto) de sección transversal de 38 X 63 mm (1.5 en X 2.5 en) y 2,4 m de longitud. Para las vigas transversales, fueron elegidas las secciones con como poco nudos e irregularidades como sea posible. Las vigas descansan en los postes de pórtico (figuras 3 y 4), se llevan a cabo en lugar por acero L-brackets Unido con tornillos en los agujeros pretaladrados y son libres de la curva. No hay otros agujeros debilitan las vigas. Los postes se fijan al piso y escalera con soportes y tornillos (figuras 4 a 6). Si ningún punto de anclaje estaba disponible, el post fue estabilizado con un apoyo de 45 grados (contrafuerte - figura 7). Si la longitud de los postes fue insuficiente, una extensión fue unida con soportes lineales a cada lado (figura 8).

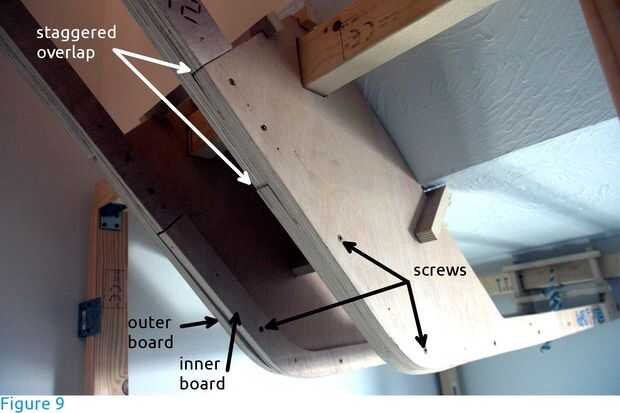

La pista fue construida en tablero contrachapado de madera de 18 mm de espesor (densidad > 400 kg / m ^ 3), tornillos 3.5mmX30mm para madera y pegamento de madera. Perfil de la pista es en forma de L y obtenido uniendo la franja de 40mm ancho interior a la franja de ancho exterior de 50mm de tablero contrachapado con pegamento (aplicado en compresión) y los tornillos a intervalos de 100mm (figura 9). La orientación de los tornillos es alterna (de interior y exterior) y fueron perforados previamente orificios de 3mm de diámetro. Las tiras de tablero interior y exterior fueron escalonadas para proporcionar un área de solape 150mm largo entre diferentes secciones de la construcción.

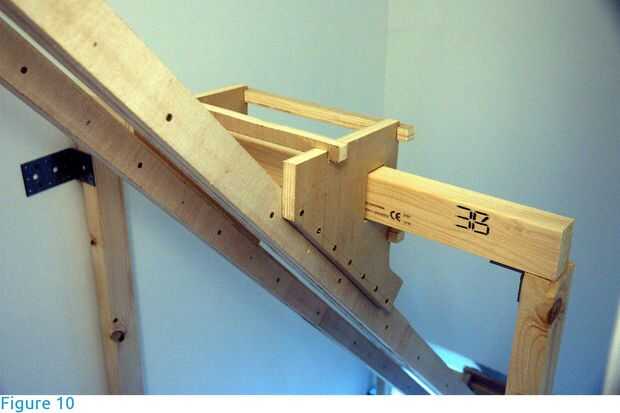

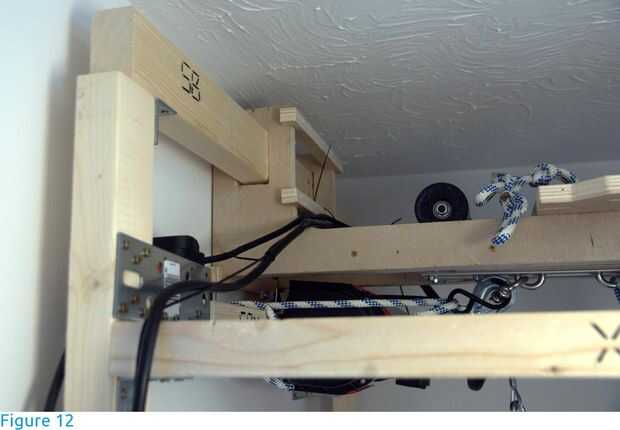

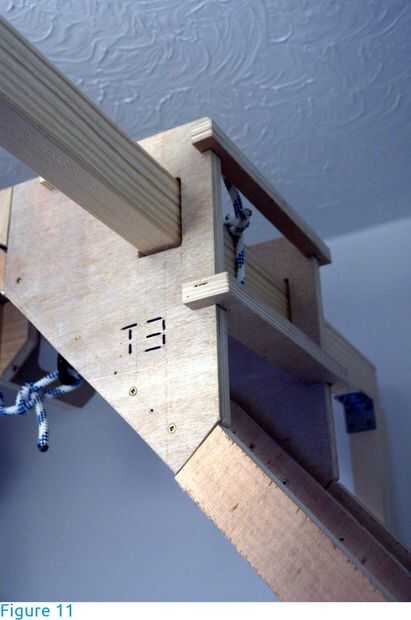

La pista se suspende a las vigas de pórtico con construcciones parcialmente abiertas, en forma de C de la caja (figuras 9 a 12), que están libres de resbalar a lo largo de la viga. La suspensión se obtuvo directamente formando la Junta exterior de la pista con un perfil de suspensión (figuras 9, 11 y 12). La suspensión para el pórtico medio (tercero) diferenciaron levemente por ninguna otra razón que la practicidad de la tabla para cortar recto. Una abertura en forma de la viga de pórtico pero 6 mm más grande (44 mm X 69 mm) se perforó hacia fuera. La anchura mínima del perfil colgar alrededor de una abertura fue de 30 mm. Todas las esquinas eran redondeadas para reducir concentraciones de tensión. Donde la pista cambia de inclinación (de piso a 50 grados) el perfil fue redondeado con un radio de 100 mm (figura 9).

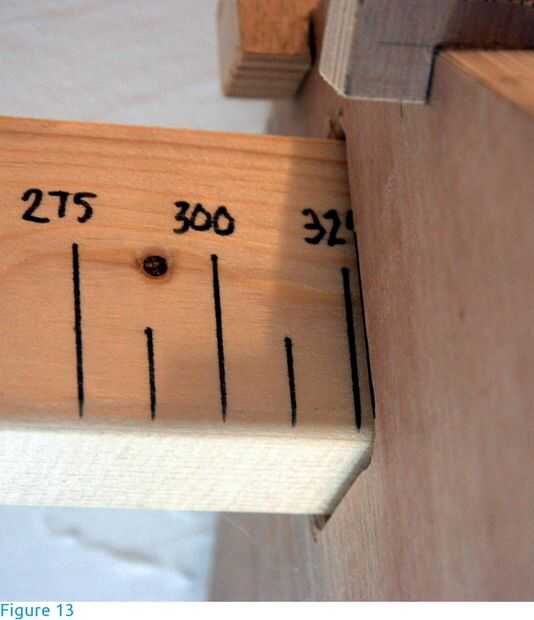

La pista se puede ajustar para acomodar el espacio disponible y otras limitaciones (por ejemplo, diferentes sillas de ruedas - figura 13). También y muy importante, cabe destacar que el diseño demostrado ser bastante indulgente con respecto a las tolerancias de fabricación y medición y errores (leves).
La pista se montó en tres secciones, todo previamente ensamblados con cola y tornillos. Estos se resbalaron en las vigas de pórtico y entonces todo se levantó en su lugar y conectado a los postes del pórtico - de alguna manera logré hacerlo por mi cuenta, por lo que dos personas pueden conseguirlo fácilmente. Las diferentes secciones de la pista se unen entonces las secciones superpuestas, que se unen con tornillos de 50 mm. y sin cola.
Finalmente, la sección más larga de la pista entre dos pórticos es de 1650 mm de largo.
