Plexi Bot: Inalámbrico brazo robótico (3 / 10 paso)

Paso 3: Montaje de las piezas

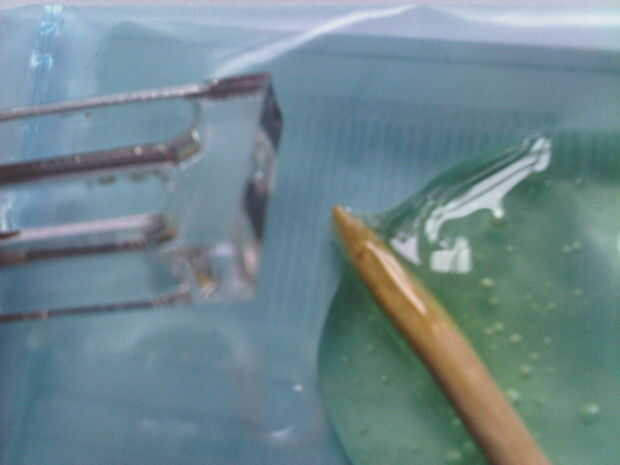

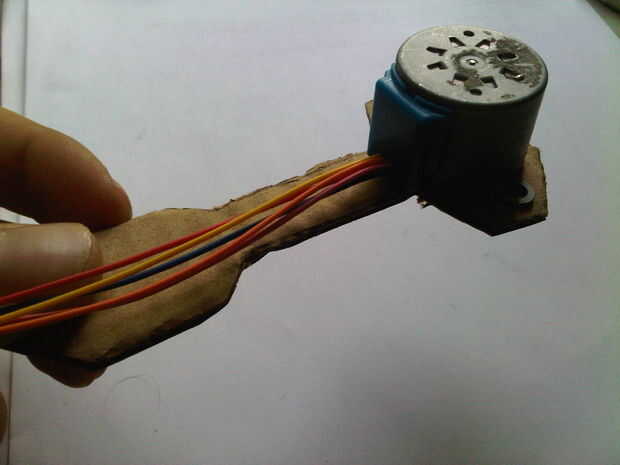

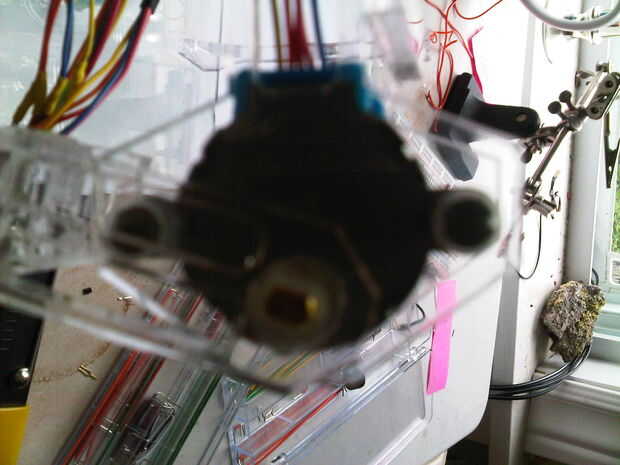

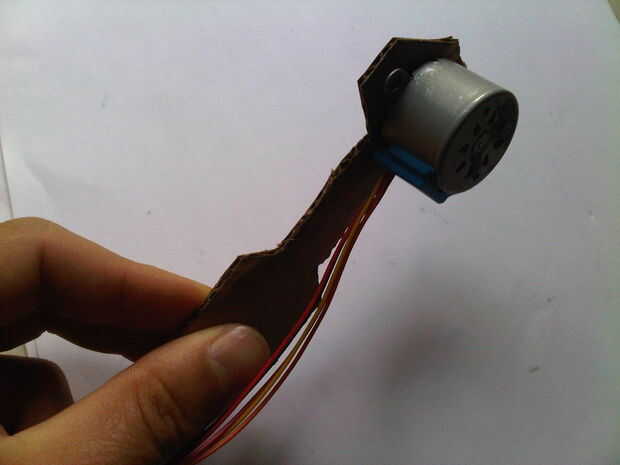

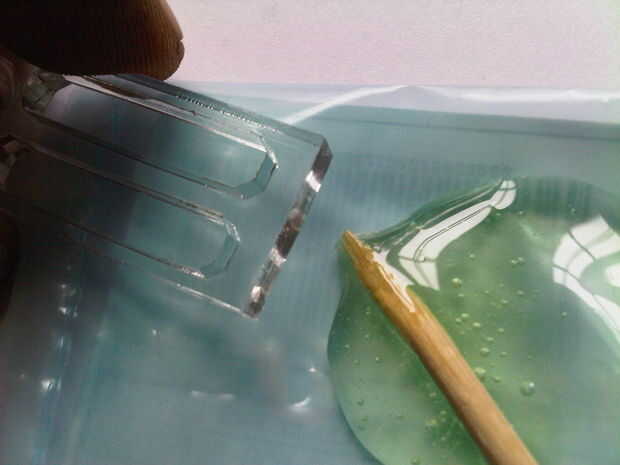

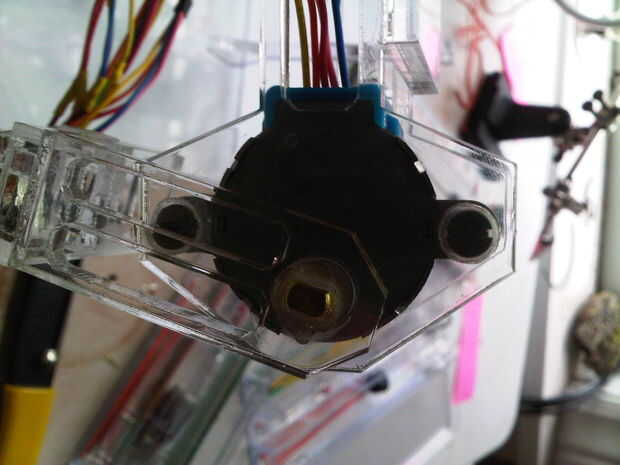

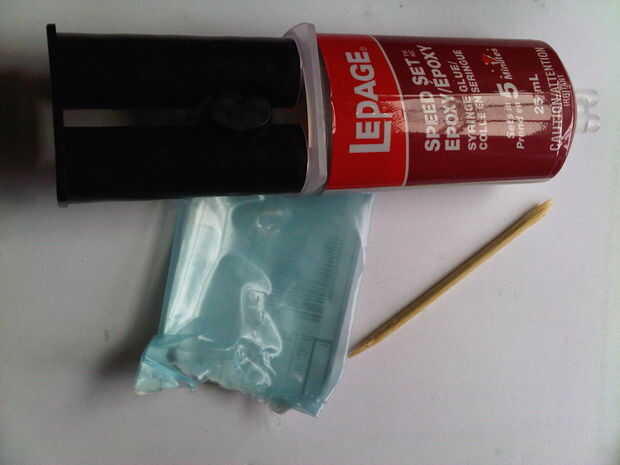

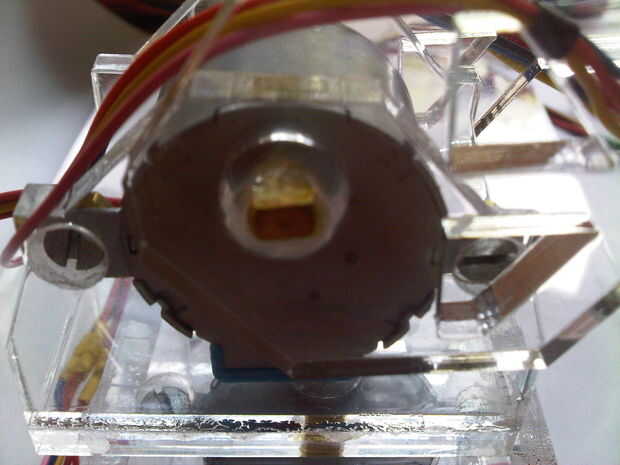

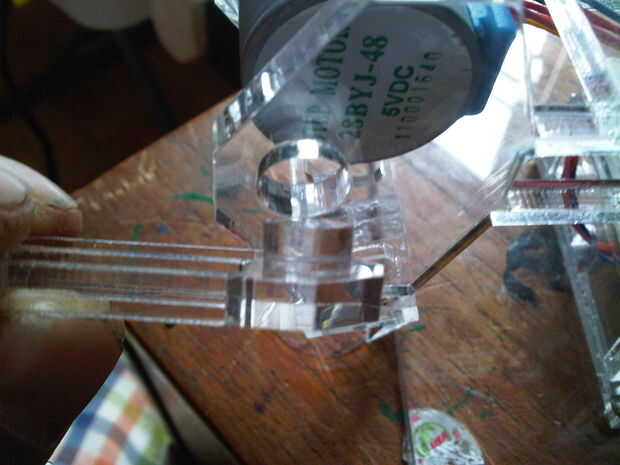

Antes de empezar a Asamblea el motor Asegúrese de tener algunos velocidad set epoxy y súper pegamento (guantes también no hacen daño porque es desordenado). Si nos fijamos en la imagen final del robot que se dará cuenta de que no pueden desmontarse sin romperlo. Esto demuestra que los motores no pueden ser insertados después de que el robot está montado, así que los motores son nuestro primer paso. Como ves en la imagen de arriba primero hay que atornillar los motores piezas introduzca números de parte. Puede ayudar si aplique locktite a estas tuercas para evitar que vibre apagado. Luego tomar piezas de insertar piezas y poner los ejes de motor en los orificios como se muestra en la imagen de arriba. Sostenga firmemente en su lugar y aplique algún pegamento (epoxi) en el eje y el agujero de la parte, una vez que esto establece, verá cómo funcionarán los brazos del robot.

ADVERTENCIA: Si se aplica a mucho pegamento y derrames hasta donde el eje del motor va en el motor (por encima de la imagen) el motor pueden agarrar. Si esto sucede, retire el motor de la y limpiar pegamento todos de inmediato.

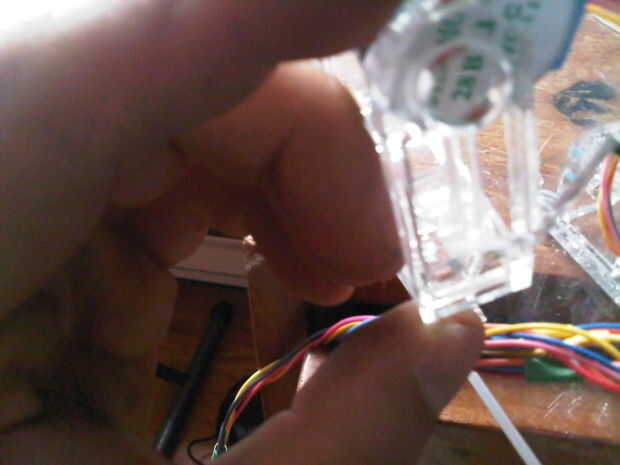

Permiten que los montajes de motor antes de continuar. Montar el resto de las piezas se realiza con algún pegamento y mucha paciencia. El orden de montaje no es crítico después de los motores, así que usar las imágenes de arriba y complete el montaje. Recuerda no bloquear los cables al montarle, es bastante difícil de hacer pero todavía posible. (si eres un verdadero go getter usted podría añadir leds en el robot base para que sea luz para arriba)

Después de todo lo que usted debe tener un robot está listo conectar.
