Planta de Arduino controlado de riego sistema y personalizados salidas de receptáculos de CA (3 / 5 paso)

Paso 3: Conecte el resto de los componentes protectores de relé y sensor de humedad del suelo.

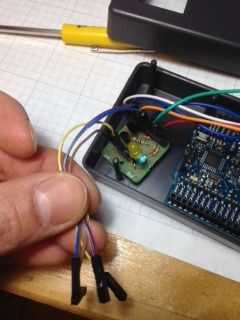

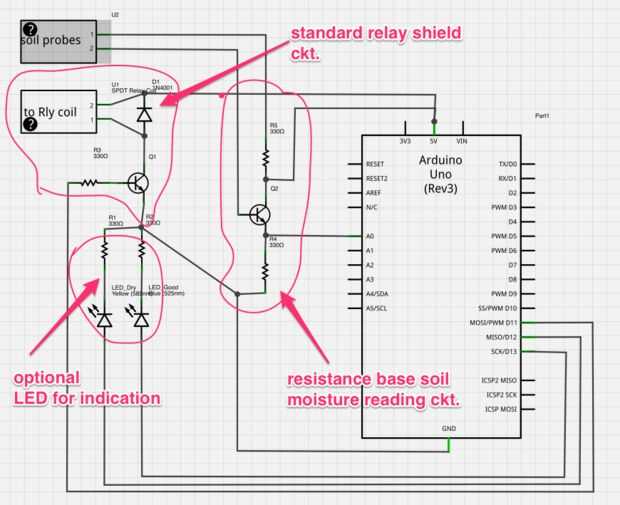

El siguiente paso es obtener tu protoboard y los circuitos del alambre como se muestra en el esquema adjunto.

Otra vez crear el esquema usando Fritzing puede ignorar el número pin en los componentes. Utilice el número de pin según el número de parte de su equipo que tienes.

También se incluyen un circuito de humedad de suelo simple (creo que he seguido una instrucción de MAKE Magazine).
De todos modos, el archivo .ino para Arduino también se incluye para su uso. Puede cambiar los tiempos y todo.
Yo he marcado la variable al principio así que está claro lo que usted necesita para cambiar.

Los escudos de relé esencialmente utilizan pin digital 11. Resulta alta cuando se cumple una cierta condición. En este ejemplo se basa en el voltaje en el pin A0.

PIN A0 es una lectura de voltaje basado en el nivel de humedad del suelo.

Cuando la lectura es inferior a 2,5 v, indica que hay demasiada resistencia entre las sondas de 2 suelo, y cuando usted encienda pin 11 a alta a la planta de agua.

Puse un retardo de tiempo antes de la bomba y y sólo encienda la bomba por algunos segundos a la vez. Quiero para asegurarse de que el agua es absorbido por el suelo antes de reanudar el riego.
