Planta de Arduino controlado de riego sistema y personalizados salidas de receptáculos de CA (2 / 5 paso)

Paso 2: Cableado en el relé

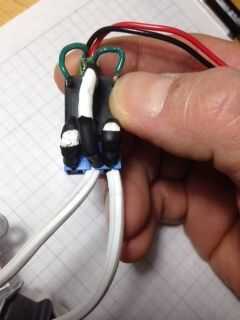

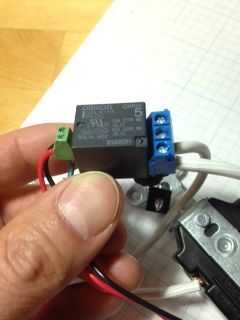

Utilizan bloques de terminales porque quiero poder cambiar el cableado para utilizar en el futuro el contacto normalmente. Me parece también reducir la tensión en los pernos en el relé de sí mismo.
De todos modos, usted puede hacer esta parte muchas maneras. Puede poner el relé en un tablero del PWB y de la soldadura o conéctelos.

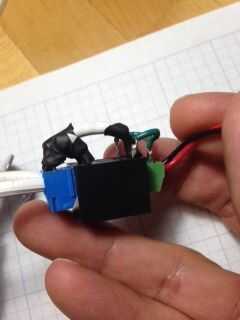

También puede utilizar el tubo del encogimiento del calor para hacer las conexiones.
La regla importante aquí es asegurarse de que usted recuerde usted proveer suficiente aislamiento entre los contactos del relé como no quiere que se toquen cuando la caja se cayó por accidente.

Eso es todo, usted puede poner todo en la caja azul ahora.

Esta conclusión de la sección de salida de AC. El siguiente es el circuito en el lado del microcontrolador.
