El circuito que usé no es poco común, muchos ejemplos en internet le mostrará cómo cablear un circuito de relé.
La base del proyecto es utilizar una salida digital del microcontrolador para suministrar 5V en la bobina de un relé de AC.
Un relé para los que no conocen es un dispositivo que tiene el contacto que puede cerrar o abrir la corriente que fluye en la bobina en el relé.

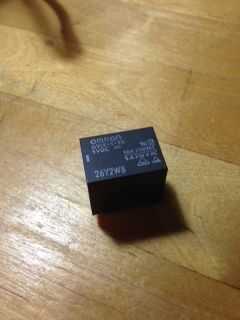

Se incluye una imagen de un relé.

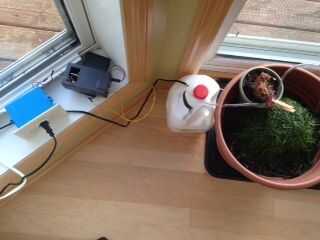

Esta medida de corriente se utilizará para la impulsión de una bomba de agua que va a ser activar o desactivar la base en el nivel de humedad del suelo.
Materiales necesarios para los escudos de relé y sensor de humedad:

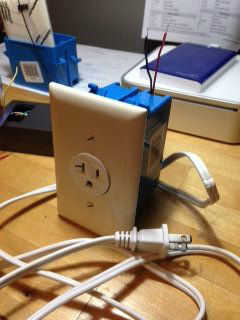

1. típica toma de corriente doméstica. Utilizar una sola salida, se puede utilizar doble salida.
2. una caja que esta salida generalmente. No estoy seguro exactamente lo que se llaman, pero su sección de ferretería eléctrica esto venderá sobre 25 centavos.
3. la cubierta de la salida del single/doble.
4. un relé SPDT. Mina es un propósito general p/n Z2560-ND 14 G5LA DC5 Omron. Lo compré de Digikey.
Preste atención para asegurarse de que los contactos del relé están clasificados para operación de A120VAC y pueden llevar suficiente corriente (amperios) para funcionar lo que enchufas en esta toma modificado para requisitos particulares.
5. un diodo. Parte número 1N4148. Otra vez de Digikey.
6. utiliza cable cable de alimentación CA de dispositivos y/o equipos viejos que ya no necesita.
7. unos pequeños bloques de terminal, no necesarios pero bonito que se.
8. un tubo termocontraíble.
9. dos transistores (NPN 2N3904)
10. 2 destornilladores metálicos
11. algunos cables
12. viejo envase leche o jugo.
13. una bomba de agua. Yo uso una antigua bomba de agua interior.
14. algunos tubos de plástico y convertidor si el tubo de plástico no va en la salida de la bomba justo.
Costo total ($5,00-$10,00).
Herramientas que usted necesita:
1. soldador
2. cortador de alambre
3. manos
Vamos a comenzar.
