Planificación de circuito: Crear una doble parpadeando el LED del circuito en Protoboard con temporizador 555 (7 / 7 paso)

Paso 7: Generar archivos de fabricación para la fabricación de

Ahora es el momento de la ruta y terminar el diseño. Si estábamos construyendo para un entorno comercial, esperamos para que el equipo mecánico que nos dé la luz verde en las pruebas de ajuste de forma en su extremo (suponiendo que hay un equipo mecánico, como en última instancia, probablemente quieras una vivienda para él).

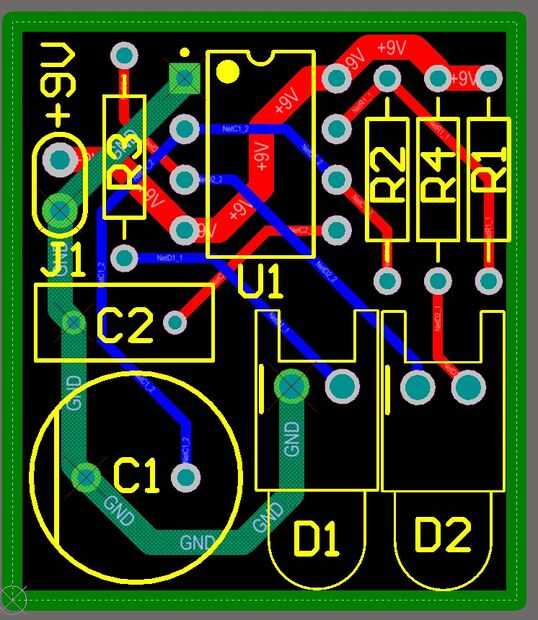

Esto muestra lo que parece un diseño distribuido. Nota la huella de los LEDs. Esto le permite doblarse los LEDs en un ángulo de 90 grados para una interfaz horizontal.

El último paso es generar archivos de fabricación y enviarlos a un proveedor de tablero de fabricación (y montaje si es necesario).

Con estos pasos, tiene un LED flasher personalizada que usted puede hacer varias copias para cantidades de producción.
