Planificación de circuito: Crear una doble parpadeando el LED del circuito en Protoboard con temporizador 555 (5 / 7 paso)

Paso 5: Montar el doble LED Flasher

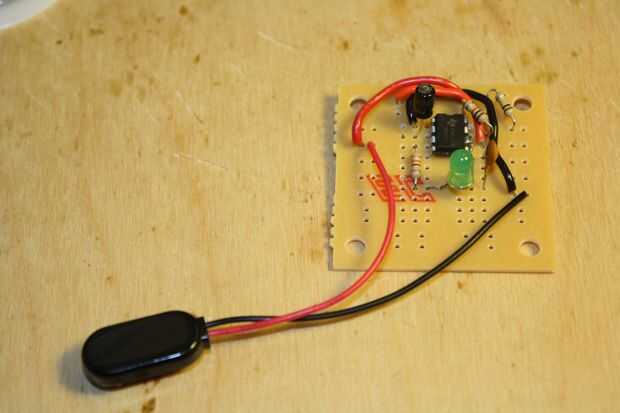

Siguiendo el esquema en el paso 3 te llevará la Asamblea aquí, que es un LED que parpadea solo en 1 Hz.

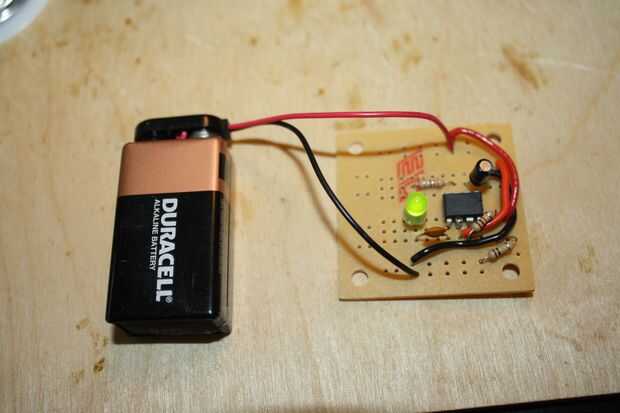

Conectar la batería y disparar para arriba! Y cuando usted confirma que funciona, R4 y D2 tal como se muestra en el esquema en la figura 2 para obtener su configuración de doble LED.

Ahora usted tiene un dispositivo de interruptor intermitente LED festivo que puede ser utilizado en una variedad de productos finales. Es bastante voluminoso y necesita una pequeña optimización en cuanto a tamaño (y tal vez selección de batería).
