Placa hackeable prototipos basados en Arduino (6 / 6 paso)

Paso 6: PCB con escudos

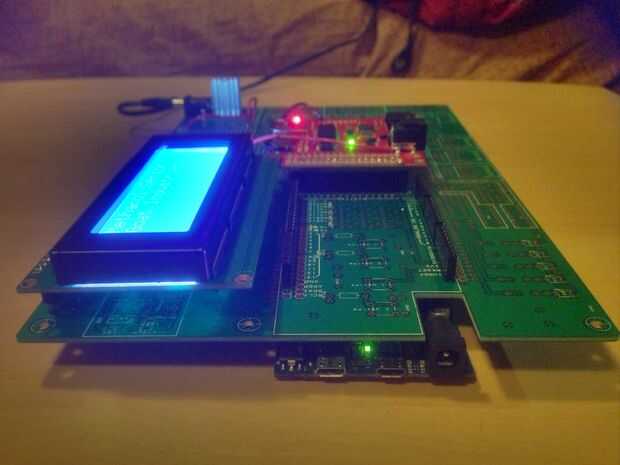

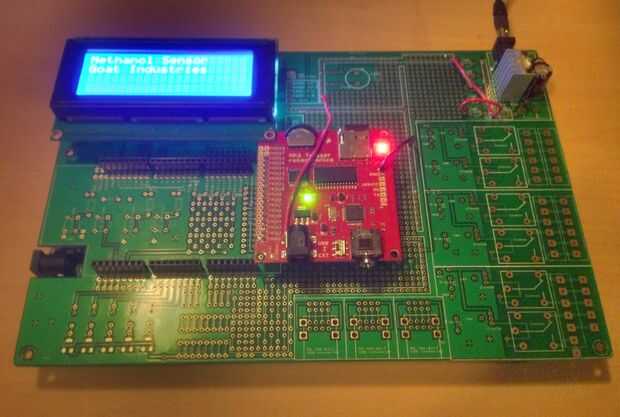

Aquí hay un par de fotos del PCB haciendo algunos trabajos. Por debajo de la placa Arduino es una debida y está provocando un escudo de gatillo MP3 (rojo) a través de la fila de las conexiones digitales en la parte posterior.
