Sondeo y fresado de un PCB con un CNC basado en Arduino

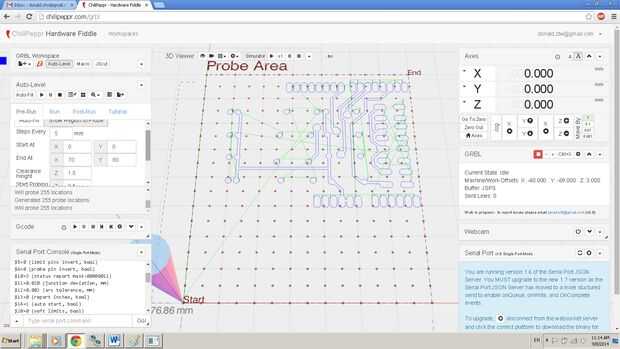

Hasta recientemente PCB sondeo utilizando un Arduino basado en CNC de la máquina era un mero sueño. Gracias a la gente de Chilipeppr.com que ahora tenemos un banco de herramienta basada en web para todos de nuestro Arduino productos basados en CNC. La mejor parte; es gratis y que también viene con un auto a bordo-nivelador para esos trabajos de PCB que queremos hacer.

Materiales necesarios:

  • PCB de cobre en blanco
  • Un esquema de la PCB en G-Code
  • Una máquina de CNC basado en Arduino como el Zen Toolworks 7 x12
  • Lleva doble cinta adhesiva y cinta de enmascarar para la sonda
  • Dos cables de los conductores.
  • Versión GRBL 0,9 g
  • El gestor de JSON para Chilipeppr

Nota:

Para este tutorial voy a utilizar la máquina CNC de Toolworks Zen 7 x 12 mencionada con el paquete motor paso a paso de Arduino, que se puede comprar en Amazon.com o en Zentoolworks.com. Teóricamente este tutorial se puede seguir usando cualquier máquina CNC basados en Arduino pero especificaciones de la máquina y kilometraje pueden variar.
