Paso 2: Crear tu cama G-code de nivelación
Ahora tenemos que crear el código G para asegurar que tenemos una cama nivel para moler nuestro PCB en. Porque estamos quitando pistas delgadas de la superficie a aislar áreas de cobre como pistas, la Junta debe ser perfectamente plana como sea posible. Primero moliendo un bolsillo plano en la cama nos aseguramos de que la superficie montamos la PCB para material es exactamente plano y perpendicular al eje que crea la superficie plana.

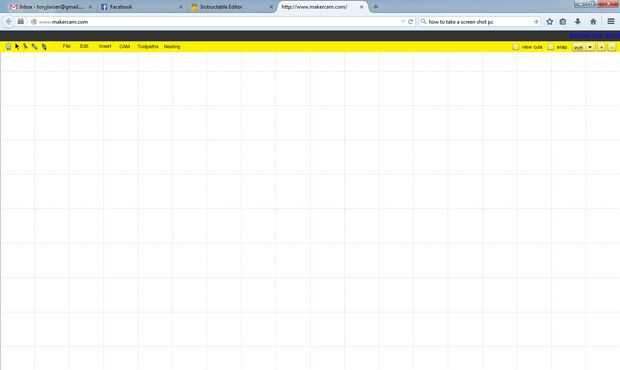

1. vaya a makercam.com, esta aplicación online que crea trayectorias de G-code es donde empezarás.

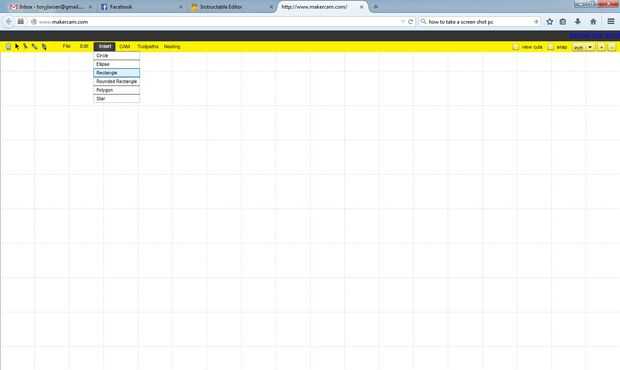

2. Haga clic en Insertar y desplazarse al rectángulo.

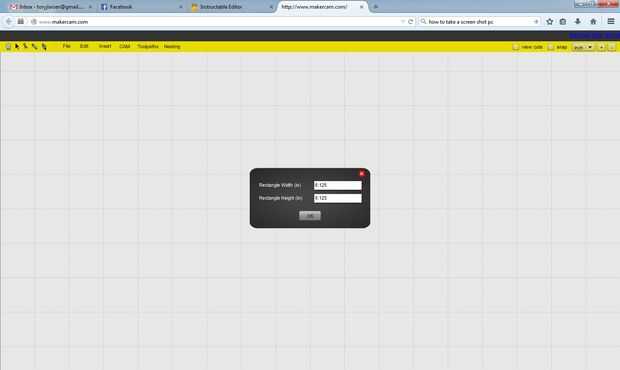

3. Elija el tamaño de su rectángulo, mio es realmente un cuadrado que va a ser 6,125 "X 6,125" porque nuestro PCB es 6 X 6.

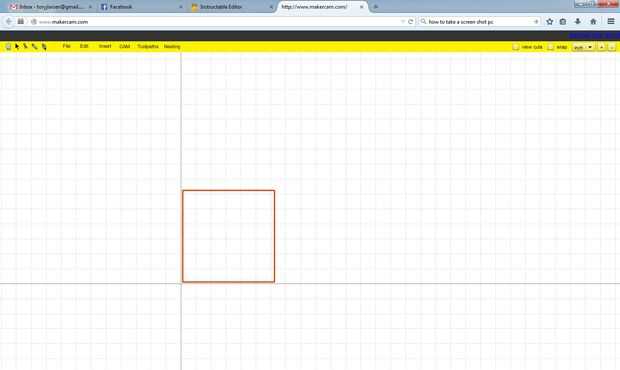

4. Seleccione el rectángulo (se ilumina en rojo) y haga clic en el botón de cámara y desplazarse a operación de bolsillo.

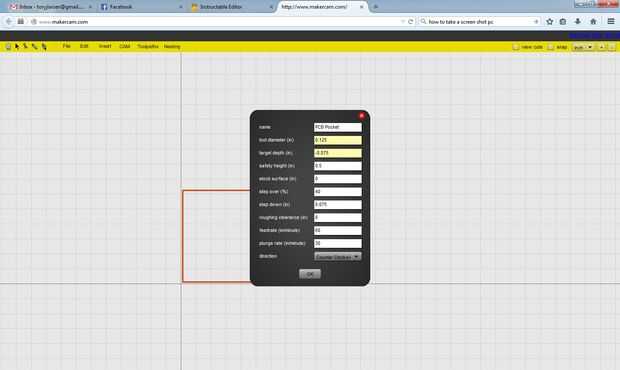

5. ahora seleccione la configuración que desee para que coincida con su poco tamaño, profundidad, paso, etc.. Mi configuración es mostrar en las fotos anteriores.

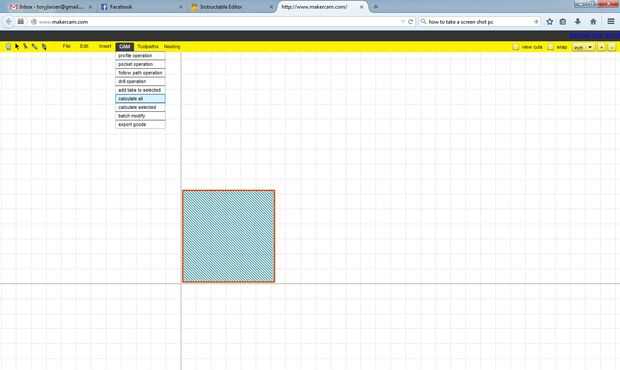

6. Seleccione cámara y desplazarse para calcular todos.

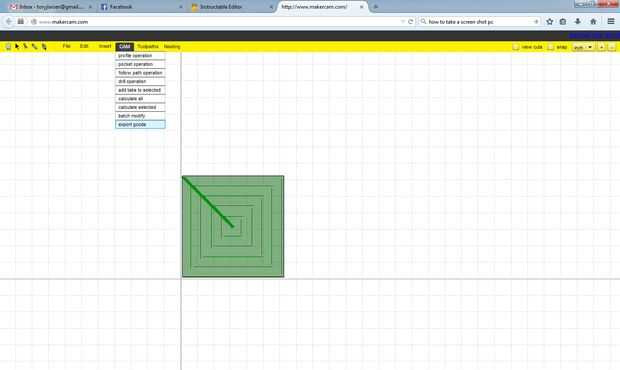

7. Seleccione Cam y desplácese a la exportación G-code. Asegúrese de nota donde guardaste el archivo de código G.

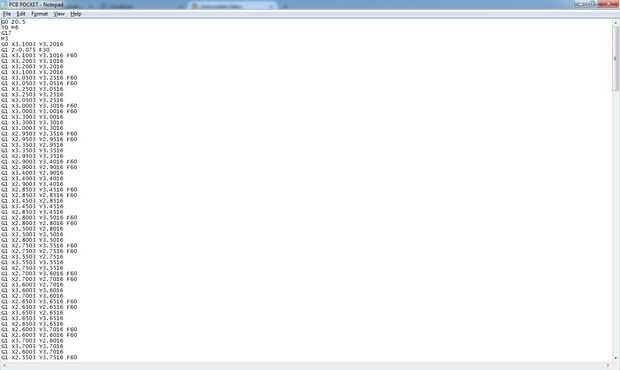

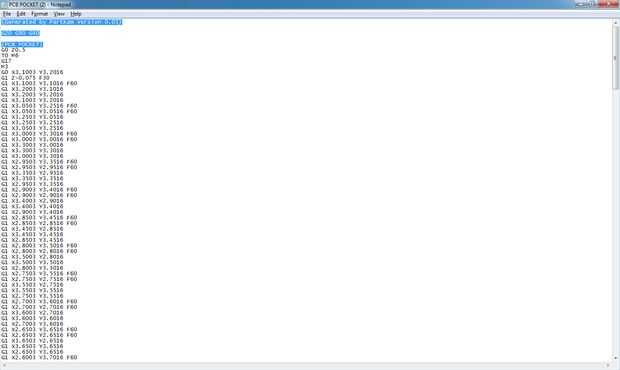

8. por último debe editar cualquier comentario adicional en el archivo de código de G, esto se puede hacer abriendo el archivo de código G en cualquier editor de texto. Desafortunadamente Makercam no tiene una opción para desactivar Comentarios. Ver los comentarios resaltados en la imagen, editar hacia fuera. Los comentarios adicionales son innecesarios y pueden inhibir FabCam desde el código.
Ahora que tienes tu código de G salvado estás listo para pasar!
