Pista de aislamiento PCB fresado con máquina CNC de escritorio MyDIYCNC (1 / 7 paso)

Paso 1: Reúna los suministros!

Primero, permite obtener todos los materiales listos. Esto es lo que necesitamos:

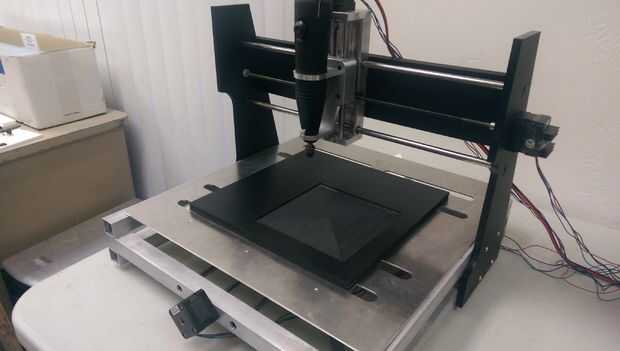

Su máquina CNC, estoy usando mi máquina CNC de escritorio MyDIYCNC.

Un poco de forma de V, estoy usando un grado de 20 bits, me gusta este otro para las pistas finas que produce.

Un extremo molino una cama nivel, estoy usando un router de 1/8 bits.

Una pieza sacrificial del tablero para una cama de fresado, estoy usando un pedazo de tablero de la espuma del PVC.

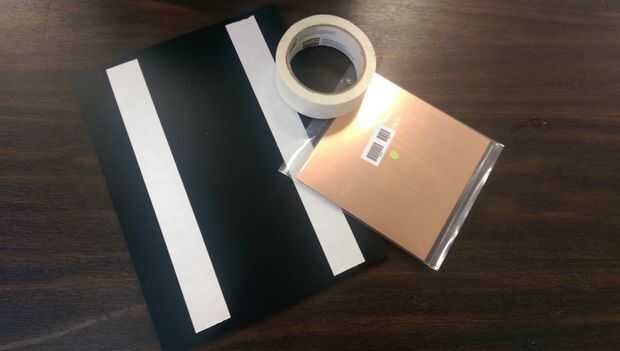

Una cinta adhesiva o algún tipo de manera de montar la cama de fresado para su máquina CNC y su PCB para la cama de fresado. Cinta de la alfombra es lo que usamos, funciona muy bien y puede encontrarse en la mayoría de las ferreterías. Te aconsejo que no use standard cinta de doble cara, esto no sería lo suficientemente fuerte para mantener el material en su lugar durante el proceso de beneficiado. No utilice cualquier cinta doble cara espuma ya sea como esto creará una montura sin incluso para el PCB y derrotar el propósito de moler hacia fuera una cama perfectamente plana (llegaremos a eso en un momento).

También por supuesto su blanco material del PWB.

Vamos a pasar el siguiente paso!
