Pista de aislamiento PCB fresado con máquina CNC de escritorio MyDIYCNC (5 / 7 paso)

Paso 5: Instale el material del PWB.

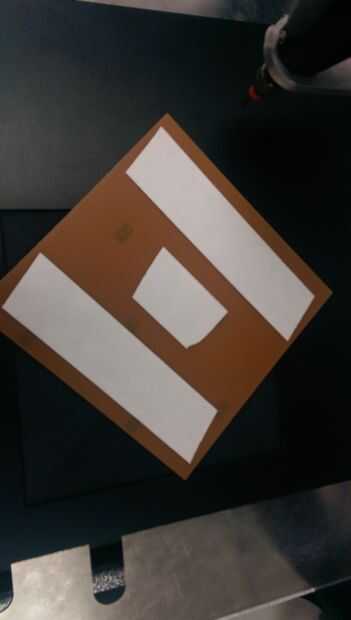

Ahora toma el material del PWB y aplique la cinta adhesiva y u otra opción de montaje en el PCB. Alternativamente puede utilizar tornillos sujetador para sujetar los bordes de la Junta, pero asegúrese de que no tan fuerte como el material del PWB de la curva y que la fresa no puede contactar con ellos cuando muele su PCB.

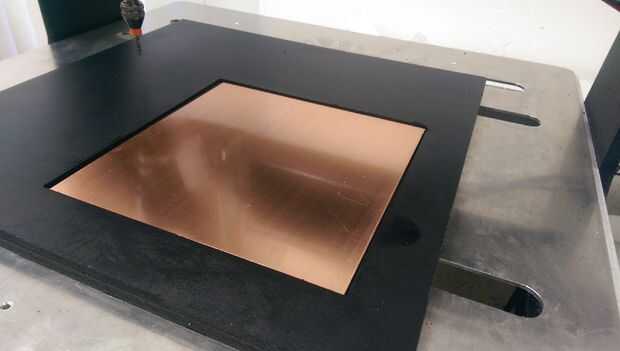

Una vez que se hace y luego colocar el PCB con el lado adhesivo hacia abajo en la cama nivel, asegúrese de obtener la PCB tan cuadrada como sea posible para asegurar un buen corte limpio paralelo. Como usted no mover el material de cama ya que muele el nivel bolsillo, los lados de la bolsa será exactamente cuadrado a los ejes de la máquina CNC, así meta su PCB perfectamente en la esquina del bolsillo como una manera fácil de mantener cuadrados.

Siguiente...
