PIR Motion Sensor Tutorial (6 / 8 paso)

Paso 6: Cambio de longitud del pulso de tiempo y tiempo de espera

Hay dos tiempos asociados con el sensor de PIR. Uno es el tiempo de espera de "Tx" : por cuánto tiempo el LED está encendido después de que detecta movimiento. El segundo es el tiempo de espera de "Ti" que es cuánto tiempo el LED está garantizado a estar apagado cuando no hay ningún movimiento. Estos no se cambian fácilmente pero si usted es práctico con una soldadura iton es dentro de lo razonable.

En primer lugar, permite echar un vistazo a la hoja de datos BISS nuevo (ver imagen abajo)

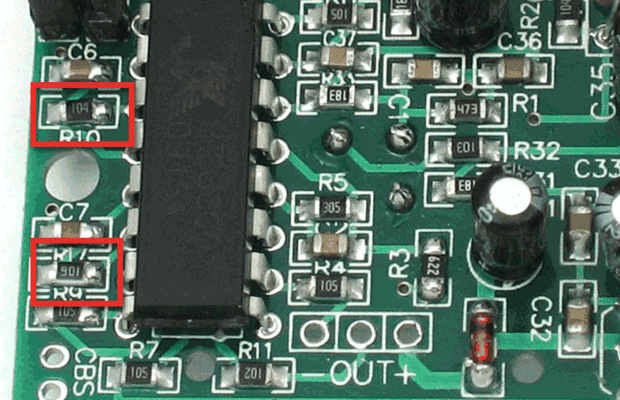

Determinación de R10 y R9 no es demasiado duro. Lamentablemente este sensor PIR abajo es incorrecta (se ve como intercambian R9 R17). Puede rastrear los pines mirando la hoja de datos de BISS001 y averiguar qué pines son - R10 se conecta al pin 3 y R9 se conecta al pin 7. los condensadores son un poco más difícil de determinar, pero se puede 'ingeniería inversa' del sensor de la sincronización y de problemas!

Para el sensor en la tienda de Adafruit:

TX es = 24576 * R10 * C6 = ~1.2 segundos
R10 = 4,7 K y C6 = 10nF

Asimismo,

TI = 24 * R9 * C7 = ~1.2 segundos
R9 = 470 K y C7 = 0.1uF

Puede cambiar el tiempo intercambiando diferentes resistencias o condensadores. Para un buen tutorial sobre esto, consulte la Página hacking de Keith PIR
