PIR Motion Sensor Tutorial (3 / 8 paso)

Paso 3: Conectar a su PIR

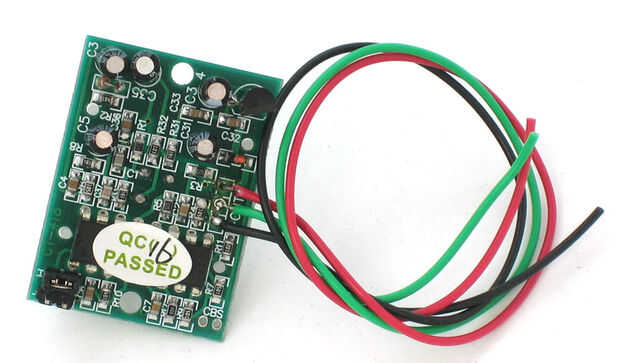

Mayoría de los módulos PIR tiene una conexión de 3 pines en la parte inferior o lateral. El pinout puede variar entre módulos tan triple comprobación el pinout. A menudo es serigrafiado en justo al lado de la conexión. Uno de los pines será tierra, otro será señal y la final será poder. Poder es generalmente 3-5 VDC de entrada pero puede ser tan alta como 12V. Módulos más grandes a veces no tiene salida directa y en su lugar sólo operar un relé en cuyo caso allí es tierra, el poder y las conexiones del switch de dos.

La salida de algunos relés puede ser 'open collector' - que significa requiere una resistencia pullup. Si usted no está recibiendo una variable de salida Asegúrese de tratar de fijar una subida de 10K entre la señal y potencia.

Una manera fácil de prototipos con sensores PIR es conectarse a un protoboard ya que el puerto de conexión es 0,1" espaciado. Algunos PIRs vienen con cabecera en ellos ya, los de Adafruit no como el encabezado es generalmente inútil para enchufar un protoboard.

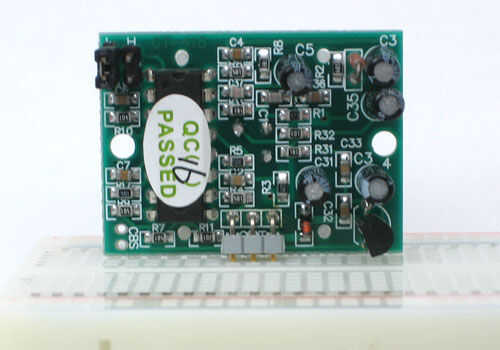

Por soldadura en ángulo recto encabezado de 0,1", un PIR se instala fácilmente en un protoboard!
