Paso 12: Herramientas y lista de piezas
Medio fino con punta de soldador y soldadura
Programador de circuitos (Jameco #156734)
Grabador de PCB (Jameco #616438)
Lata de Platting Kit (Jameco #2097088)
Rompecabezas
Pinzas
Clip del disipador de calor
Alicates de nariz de aguja / pelador de cables / cortadores de alambre
Papel de lija
Pintura en aerosol
Negro, marrón y naranja acrílico
Cinta de enmascarar (Nichiban #241)
Pegamento estupendo
Lámpara que magnifica (opcional, pero muchacho howdy querrá uno cuando llega el momento de la soldadura!)
Algún tipo de abrazadera de la placa de circuito
Pintar el trapo / toallas de papel
Bombilla de 100W con una campana reflectora
Transparencias de inyección de tinta. (Si el servicio de impresión no venderlos individualmente puedes comprar un paquete para su impresión en).
8.5x11in placa de vidrio de 1/4 de espesor
Limpiadores y solventes
Alcohol isopropílico
Removedor de esmalte de uñas
Amoniaco
Alcohol desnaturalizado

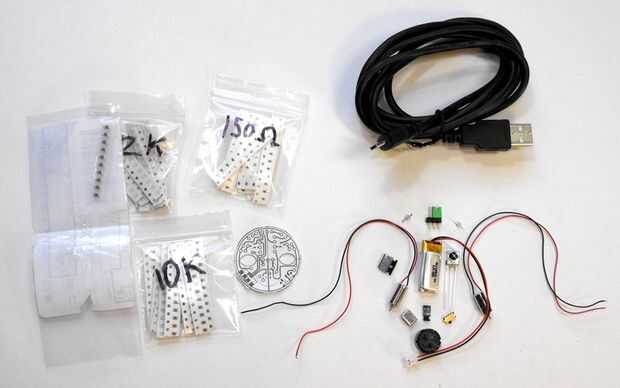

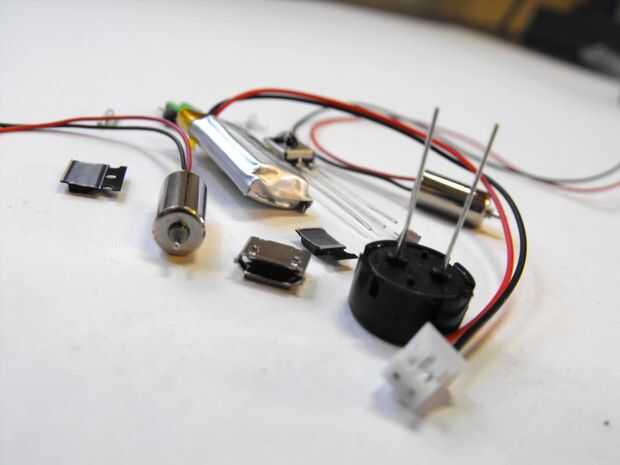

Piezas
1 x 08M 2 PICAXE microcontroladores (Solarbotics #28412)
1 Cable de programación de PICAXE x USB (Solarbotics #28405)
1 x 3,5 mm estéreo (conector PICAXE) (Solarbotics #17850)
2 x 3904 superficie NPN transistores de montaje (# de Jameco94967)
2 motores Pager pequeña (Radio Shack #273-107)
2 x 3.3K ohmios SMD resistores (paquete #0805)
1 x 10 k Ohm Resistor SMD (paquete #0805)
1 x 22 k Ohm Resistor SMD (paquete #0805)
3 x 150 Ohm Resistor SMD (paquete #0603)
1uf x 3 SMD condensador de cerámica (Digikey #445-1592-1-ND)
Diodos de rectificador 1N4004 x 2 (Jameco #35991)
1 x receptor IR 38KHz (Jameco #2109691)
x USB 1 micro USB conector hembra de SMD (Sparkfun #PRT-08533)
1 conector hembra x USB 2.0
1 x USB microB - Cable de 6 pies (Sparkfun # 10215 CAB)
1 x interruptor de ángulo recto (Sparkfun #10860 COM)
1 x puente /.1 pulgadas recta masculina 1Row 3Pin encabezado (Jameco #109576)
1 x batería de Ion de litio polímero - 3.7V 110mAh (Sparkfun #PRT-00731)
1 x MAX1555 - cargador de batería de litio Ion/Polymer USB IC (Sparkfun #COM-00674)
1 x Piezo zumbador Ø12.5mm (Solarbotics #17855)
Superficie x 2 montar 1,90 LEDs mm verdes (Jameco #1555104)
Montaje de la superficie de x 1 1.90 mm rojo LED (Jameco 1584976 #
1 x previamente sensibilizado, solo echado a un lado circuito (Jameco # 156751)
