Paso 23: Batería baja Hardware detectar poder guardar

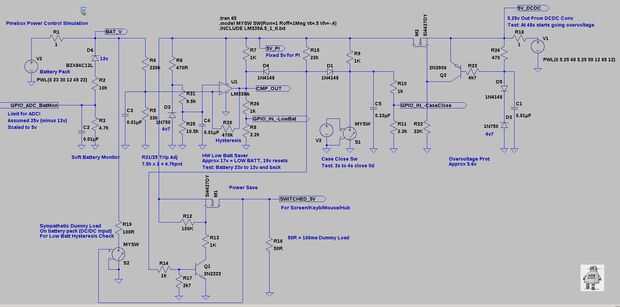

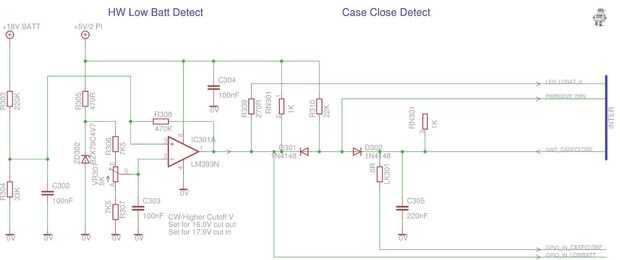

Cuando el nivel de batería empieza a "baja" (1.0v / celular = 16V) este circuito detecta esto. Cargas no esenciales se abandonó para preservar la energía restante en la batería, y el Raspberry Pi está indicada para saber comenzar una parada sincronizada (p. ej. alto en 5 minutos). Los rangos de entrada "Baja bat" GPIO 0.9V a 4.4V
Otras técnicas de software podrían incluir la reducción del número de núcleos en uso, alterando la velocidad de sincronización de la PI, suspender ciertas tareas, apagar el wifi, nada para ahorrar energía!
Además, se enciende un LED de "batería baja" (LED404 no se muestra) para explicar por qué la pantalla y el teclado sólo dejó!
Histéresis (R308) se agrega para detener el poder de ciclismo y cuando se eliminan las cargas. Puede necesitar ajustar aún más...

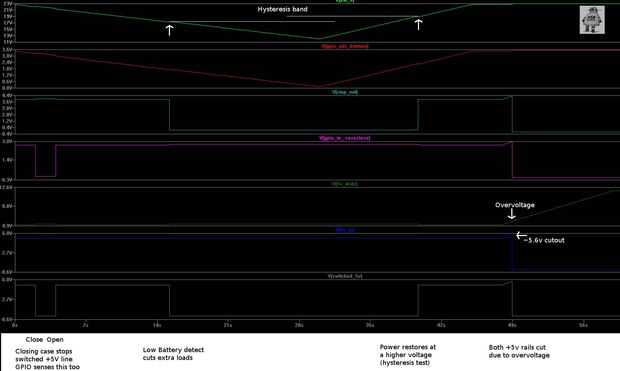

Medida: con caída de voltaje: 16.0V "Batería baja" activa, tensión aumentando 17.9V "Power OK", que da a 1.9V histéresis. ¿Lo suficientemente?
Ajuste VR301 pote para 16.0V corte (al caer), otra vez un banco externo fuente de alimentación se utiliza para ajustar esto, en vez de baterías.
Conectar una fuente externa anula la advertencia "Batería baja". El cargador fácilmente elevará el voltaje de la batería a más de 18V. Este cambio será detectado por la línea GPIO, y un cierre inminente puede ser cancelado en el software. El teclado de pantalla se podrán volver a potencia, y otro software cambios deshacer.
También conectado aquí es el "caso tapa cerrada" interruptor S403 (no mostrado). ¿Cierre del caso colocar la misma carga apagado, pero es señalada por separado para el PI--cierre del caso no disparará un apagado y podría probablemente también evitará caer WIFI etc?
Interruptor en caja estrecha GPIO gamas 5.2v a 0.0v. Cerca lo suficiente como para ser compatible con TTL.
