Paso 11: En/de/suspender/alto cambio
El punto de partida de este módulo es la Prensa ON - Hold OFF de nota de aplicación de circuitos de enganche aquí.

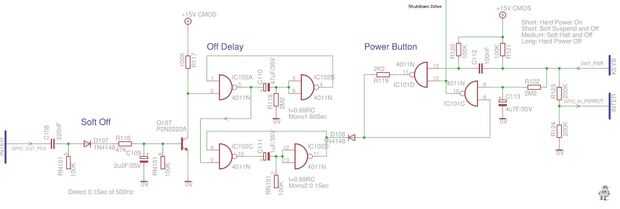

P10/12 de IC101 activar el poder cambiar de línea (circuito que se muestra más adelante)
Un botón de acción momentánea S402 (no se muestra, en el teclado) conecta SWT_! PWR a tierra.

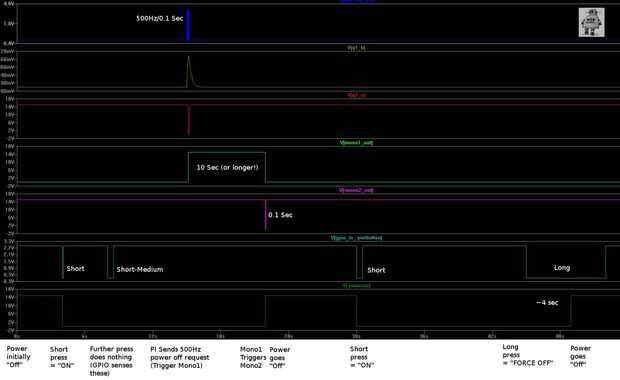

Para los primeros 10 segundos después de aplica la energía de la batería, permanecerá desactivado y no se enciende.
Una pulsación breve Conecte la alimentación.
Prensas de breve corto de medio posterior no va a cambiar el estado de energía, pero puede detectar por el IPC en el software, por GPIO, a solicitud de suspender (corto) o las operaciones de cierre (medio). Esta entrada GPIO compatible TTL de gamas de interruptor de alimentación: 0V a 4.9V
Pulsando y manteniendo pulsado S402 durante más de 4 segundos le fuerza el poder de apagar (con posibles consecuencias para la corrupción de stick de memoria de la tarjeta SD, normalmente no se necesita, pero si es estrellarse...)
Una vez que el IPC ha tomado nota de una solicitud de suspensión o apagado, todo en software, señal de que el poder deberá estar apagado en sus secuencias de comandos de cierre final. Ver "Suave" apagado. También tiene que haber un retraso de hardware para evitar un apagado inmediato durante el apagado.
Se utiliza una señal de la unidad de AC, por lo que no accidental "Hola" o "baja" GPIO de salida cortes en error. C108-Q107 detecta y acumula una señal AC, si dura lo suficiente.

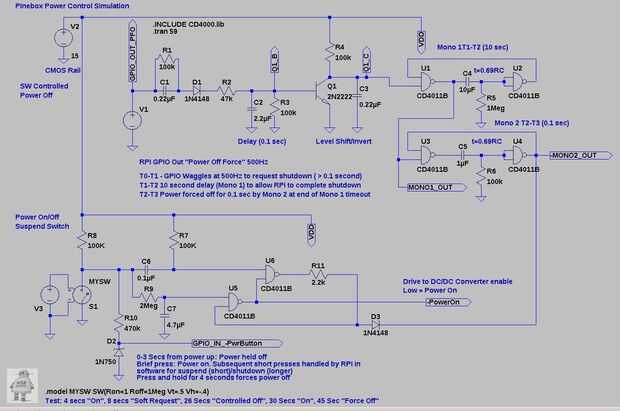

Dos monostables (IC102A-D) poner en práctica la demora: 1 Mono es 60 segundos y Mono 2 es 0,1 segundos, para que unos 60 segundos después de las señales de la Pi, un breve pulso de cancelar (0,1 seg) se aplica para el seguro de energía a través de D108.
LED401 (no se muestra) indica que está encendido, se conecta en el riel de 5V.
