PICAXE - responsivo de música, producción de niebla, Show de luces de LED y amplificador de Audio todo en uno (2 / 12 paso)

Paso 2: Electrónica - diseño

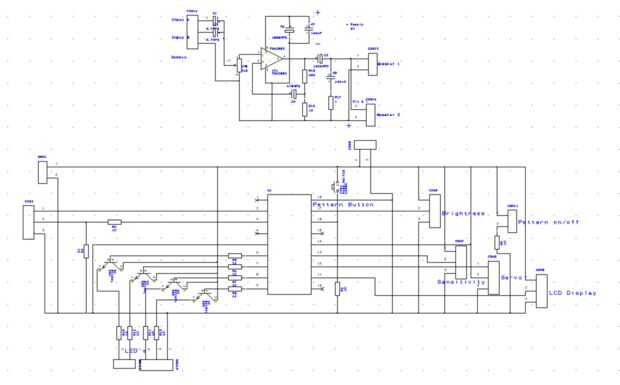

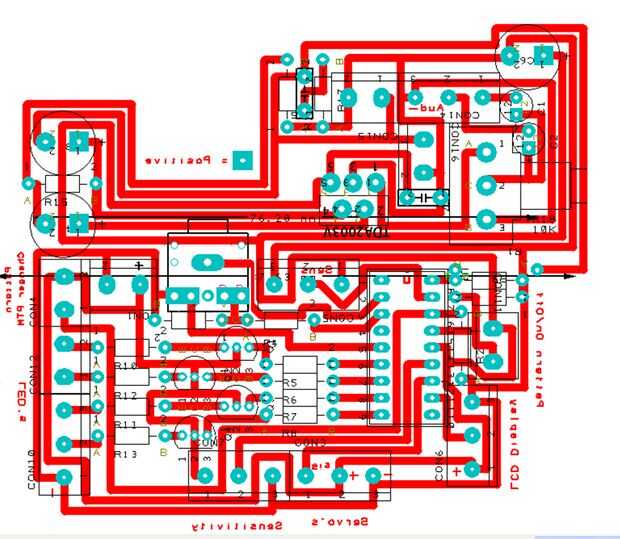

El hardware dentro de este circuito implicado un IC de Picaxe de 18 M 2 que es el microcontrolador programable en mi diseño que puede ser programado usando un PC, un IC TDA2003V también se utiliza en el circuito que se utiliza como un amplificador de audio para amplificar la señal de audio procedente de un reproductor de música conectado a través de un conector de audio de 3,5 mm. Hay también muchos de los componentes de la placa como un módulo de pantalla LCD y 3 potenciómetros conectados a la placa de circuito usando conductores volando. Este circuito fue diseñado en el software llamado "Easy PC" primero como un diagrama a continuación como un diseño de PCB, esto fue un largo proceso para diseñar el circuito como compacto como sea posible sin necesidad de cables de cualquier puente en el diseño pero creo que el diseño como compacto como sea posible sin necesidad de cables de puente adicional.
