¿Persianas de la ventana automático regulador (PICAXE)

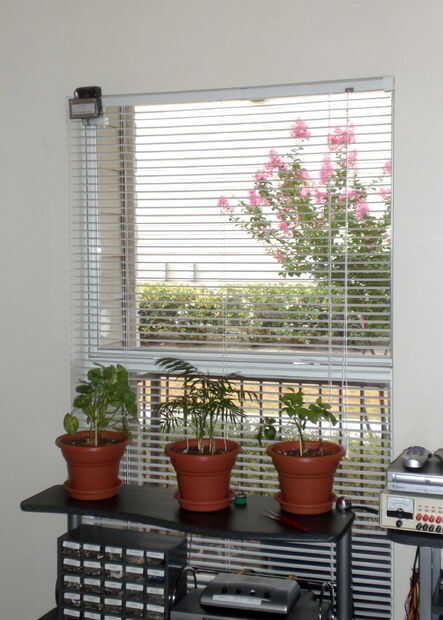

desea construir una ventana motorizada persianas regulador por unos $15.00? Aquí es cómo. Me gusta tener macetas plantas y verlos crecer, pero asegurándose de obtiene suficiente luz puede ser un desafío. Tengo una librería frente a la ventana de mi dormitorio con varias plantas en el estante superior. La ventana caras noreste y se abre a un patio pequeño para que las plantas no reciben ninguna luz del sol directa. Sabiendo esto, elegir plantas que no requieren mucha luz. Sin embargo, necesitan algunos por lo que siempre he intentado mantener las persianas abiertas tanto como sea posible. Mi problema es que tengo a menudo cosas inesperadas surgen en las noches y no siempre llegar a casa antes de que anochezca. Presenta un problema. Tengo varios relojes, un reloj de tubo nixie y un par de otra luz produciendo proyectos alrededor de mi casa. No son visibles desde el exterior durante el día, pero en la noche brillan como faros brillantes al mundo a través de la persianas de la ventana abierta. Sé que esto es un riesgo para la seguridad y la sensación como tener las persianas abrir después de oscuro es como pedir problemas.

Durante mucho tiempo sólo esperó hasta que llegué a casa por las tardes para abrir mi persiana, pero mis plantas sufrieron de una carencia de la luz. No morían por cualquier medio, pero no eran sanos, y su crecimiento fue severamente atrofiado. Necesitaba encontrar una manera de abrir y cerrar mis persianas automáticamente cuando no estaba en casa.

Un automatismo ciego no es un invento nuevo. Han estado disponibles por años. Sin embargo, incluso el costo de modelos de gama baja más de un centenar de dólares por la ventana. Algunos modelos y estilos pueden costar diez veces que mucho. La mayoría utilizan mandos a distancia IR. Otras opciones de activación disponibles incluyen temporizadores, interfaces RS-232 y la luz sensores. Necesitaba un controlador con un sensor de luz que abra mis persianas por la mañana y luego cerrar la noche. Sin embargo, no estaba dispuesto a pagar lo que me pareció un precio razonable para un simple motor de luz activado. Ser el que soy, sabía que podría diseñar y construir lo que sea necesario y hacerlo por mucho menos dinero que lo que cualquier costo de unidades comerciales.

Porque soy un gran fan de los microcontroladores PICAXE versátiles y baratos, era un dado que quisiera diseñar y construir mi ventana persianas controlador alrededor de ese chip. Decidí usar el PICAXE-08 M que es un 8 pin DIP con un montón de características, incluyendo varias entradas y salidas, análogos a convertidores digitales, un modulatior de ancho de pulso, una opción de receptor de IR, y más funciones y extras que usted pensaría que encajaría en su pequeño paquete.

Si no ha utilizado microcontroladores PICAXE antes de que sugiero comprar el pack de Inicio M 08 para alrededor $12,95. Se trata con el micro controlador, un CD de software, un cable serial descargar, un tablero de proto, un portapilas y partes básicas que necesitas para empezar con el sistema PICAXE.

PICAXE 08M Starter Pack

El sistema PICAXE se diseñó originalmente para uso educativo y es. Es un sistema excelente para principiantes y expertos por igual. El software PICAXE es simple de aprender y usar. Utiliza comandos básicos simples que son fáciles de entender porque realmente hacen sentido. Incluso tienes la opción de escribir programas utilizando diagramas de flujo. Yo usualmente comienzan mis proyectos con opción de diagramas de flujo y posteriormente convertirlos a comandos básicos cuando empiezo a ajustar el programa. Lo mejor de todo, el software PICAXE es freeware. Puede descargar y todos los manuales de la página oficial de PICAXE.

Sitio de Web oficial PICAXE

Debo admitir que tengo orugas de lado un poco al principio de este proyecto. Decidí jugar un poco con las opciones de control remoto IR incorporadas en el PICAXE-08 M. Era aseado utilizar un vieja televisión universal mando a distancia para abrir y cerrar mis persianas a voluntad, pero que no hizo nada para ayudar a resolver mi problema. Finalmente mi enfoque a encontrar y fue a trabajar el diseño de este proyecto.

Después de varias semanas de hardware electrónico, software y ajuste mecánico finalmente surgió este diseño. Es simple, fácil de construir, hace un gran trabajo y es simplemente cool. Si tienes partes repuestos o rescatados, ahí pueden construir todo por mucho menos de $15.00. Si tienes que comprar todo todavía puede construir este proyecto para alrededor $20,00 incluyendo las baterías.

Me gustó mucho el diseño, construcción y afinar este proyecto y he aprendido mucho en el proceso. Ahora mis plantas la luz que necesitan, mis otros proyectos no están brillando a través de las persianas de la ventana abierta por la noche, y me siento mejor sabiendo que las persianas se cerrarán en la noche si estoy o no.

***************************************************************
Asegúrese de las ideas "Tener más" en el paso 12.
Están seguros de despertar su imaginación y hacer que
Quiero arrancar ese viejo soldador y ponerse a trabajar
en un proyecto realmente divertido y práctico.
***************************************************************

Biochemtronics
.
