Paso 7: Alambre y soldar los LEDs
Preparar los LEDs

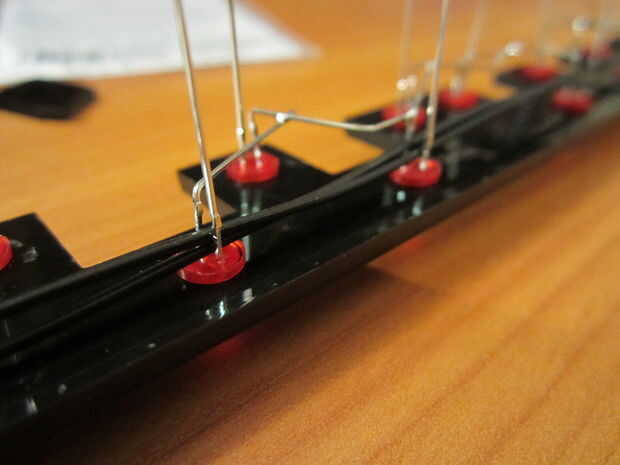

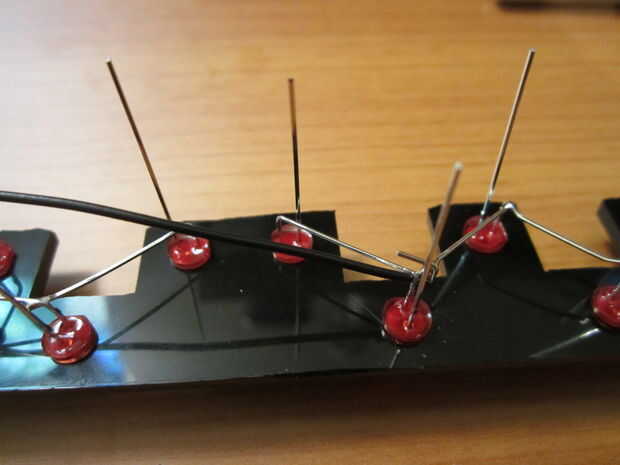

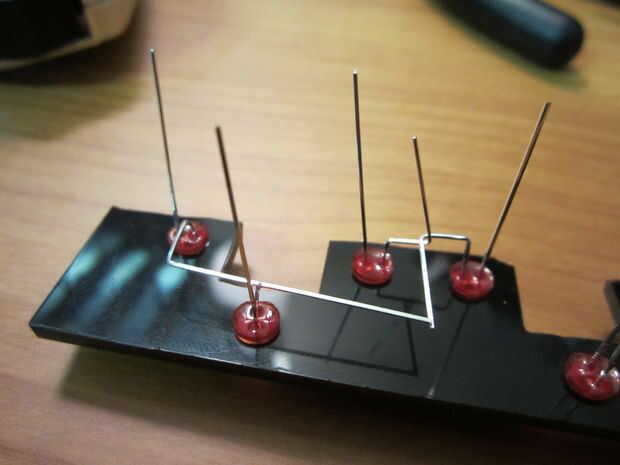

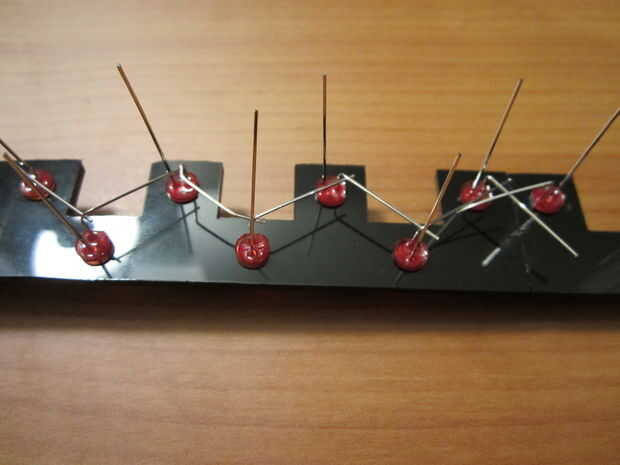

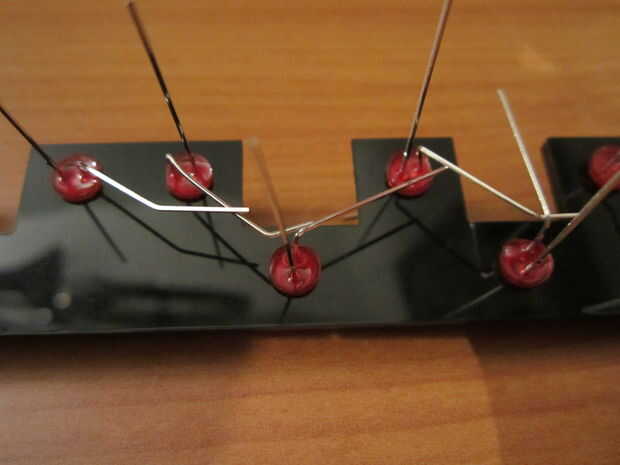

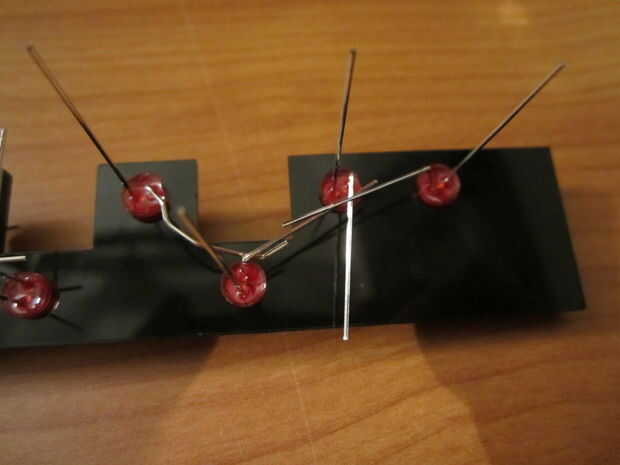

Una vez que has insertado los LEDs en las tiras de acrílico, ya sea directamente o utilizando soportes LED, que necesita para organizar los cables para facilitar la soldadura tanto como sea posible. La primera manera pensé intentarlo fue doblar las puntas en ángulo de 90 grados para bloquear de alguna manera (ver foto 1). Esto puede haber trabajado, pero como lo estaba haciendo me encontré sólo doblando las puntas más directamente a uno otro (ver fotos 2-5). Alguna forma de que funciona funciona! Sólo ten en cuenta que vas a tener un montón de cables que salen a través de, y los conductores positivo obviamente necesitan para no entrar en contacto con los cables negativo y viceversa.
Para resumir la explicación de la introducción, estamos cableado los LEDs como si están en una cuadrícula cuadrada a pesar de que están en una fila larga en realidad. Así que imagínate cada 8 LED ' s (para el primer 64) o 5 LEDs (para los últimos 24) son un grupo separado - tipo incluso poner un pedazo de cinta adhesiva o algún otro quizás del divisor entre los grupos para ayudar a recordar. LED dentro de cada grupo Coloque sus cables negativos dobladas y soldadas entre sí (tierra común). Entonces, el positivo del primer LED de cada grupo está conectado al positivo del primer LED en todos los otros grupos dentro de cada chip (es decir, solo el primer LED en los 8 primeros grupos está conectado juntos ya que completa la parrilla de 8 x 8 para el primer chip. Entonces usted alambre el primer LED en cada grupo de 5 para los 5 grupos restantes.)

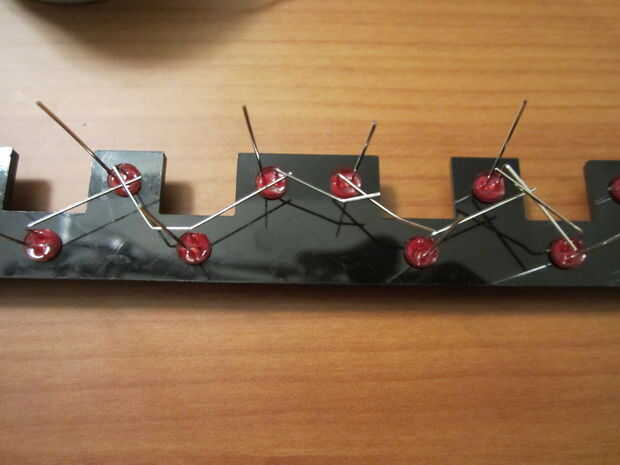

Los primeros 8 LEDs son fila 1, columnas 1-8. El siguiente 8 son fila 2, etc.. Una vez que a través de 8 grupos de 8, empezar a contar filas y grupos de 5 (si desea utilizar una cuadrícula de 5 x 5 como yo lo hice. Sin duda puede hacer otro 8 x 8; a no ser tan completo y usted necesitará modificar el código). Los cables negativos (más cortos) deben doblarse para conectar el LED adyacente - LED en la misma fila comparte un común "tierra". Los cables de positivo deben permanecer en posición verticales porque usted va ser cableado cada uno de ellos a los espacios 8 LED (para el primer 64) o 5 espacios (para los últimos 24). Para repetir, cables negativos conectarse con LEDs adyacentes hasta que se crea un grupo de 8, momento en el que empiezas una nueva agrupación (fila). Cada positivo se conectará a los positivo 8 (o 5) en LED. Sé que lo he dicho en tres maneras diferentes, pero manteniendo todo que este derecho fue el aspecto más confuso del proyecto.

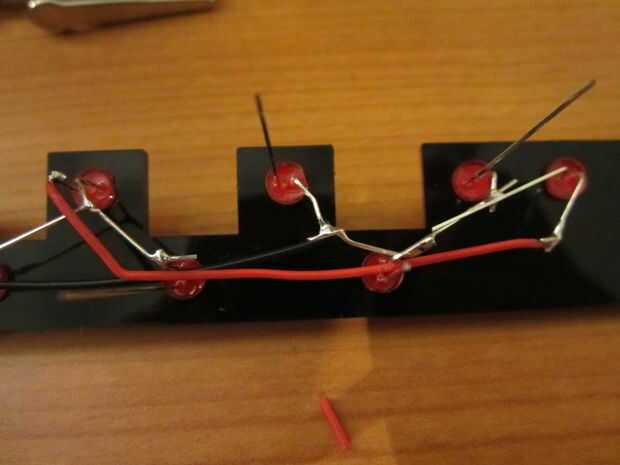

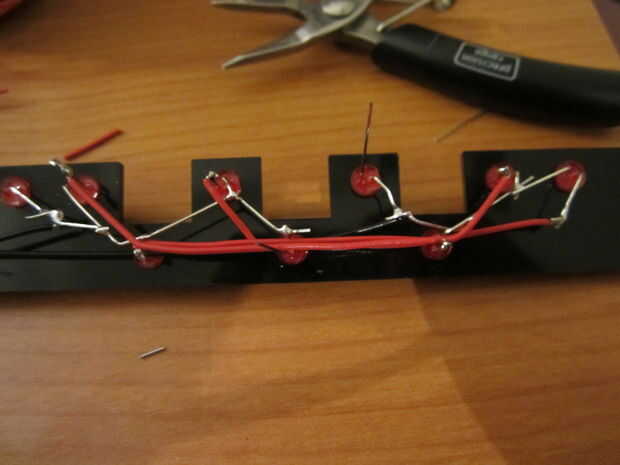

Soldar los LEDs y añadir los cables

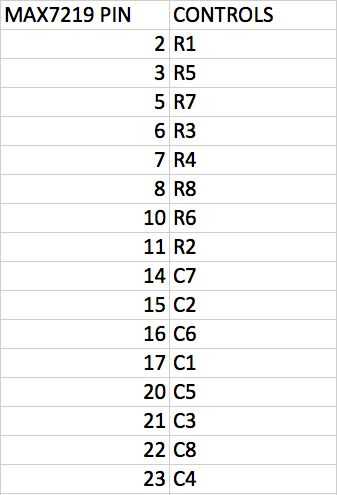

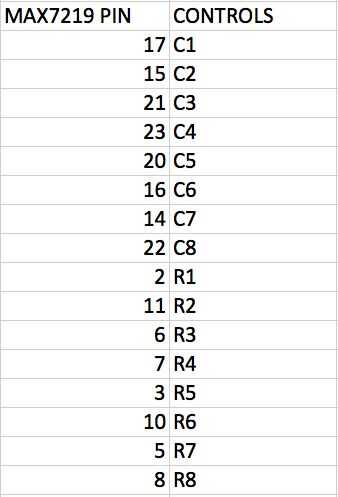

Coge la bobina de alambre negro y su bobina de alambre rojo y comer unos plátanos (supone para ayudar con la función de cerebro/foco, derecha?). Hora de salida los dos excel capturas de pantalla para ver exactamente qué pines de chip corresponden a que fila o columna. Ordenan un conjunto de pines del chip y el otro conjunto números de columna y fila. Utilizar éstos cuando usted está cableado hasta los LEDs a la placa. Tienen cortadores de alambre, strippers y aguja fina nariz alicates en mano para esto - usted cortar y pelar un montón de cables y las pinzas ayudará a hacer pequeñas curvas gancho en los extremos del alambre para soldar más fácil.
Para los primero 64 LEDs, te recorren todas las 8 filas y 8 columnas todos. Para los últimos 24, sólo utilizarás las patillas del chip que corresponden a 1-5 de columnas y filas 1-5, con LED (5,5) ausente.
LEDs son bastante sensibles al calor de un soldador, por lo que añadiendo incluso un pequeño disipador de calor puede ayudar a evitar dañarlos. Mientras se suelda, lancé una pinza entre el bulbo y donde yo estaba para soldar el plomo - incluso mucho más metal que la masa puede disipar el calor antes de que llegue a la bombilla.
Como usted está de soldadura, asegúrese de super derretir no accidentalmente a través del aislamiento de los cables que ya has previsto y crea una corto de la Cruz. El único error de hardware que había ocurrido porque lo hice solo, lo que significa los Estados de las columnas 2 y 6 - el 2 º y 6 º LED en cada grupo/fila de 8 fueron atados juntos. Una vez encontré el patrón, tardó sólo una búsqueda breve para encontrar donde se cruzaron los cables.

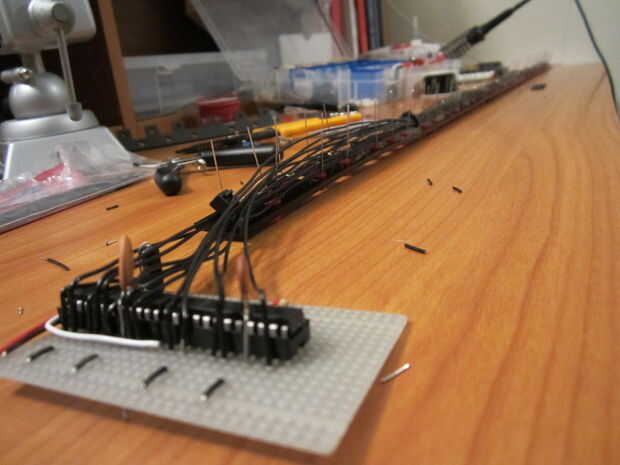

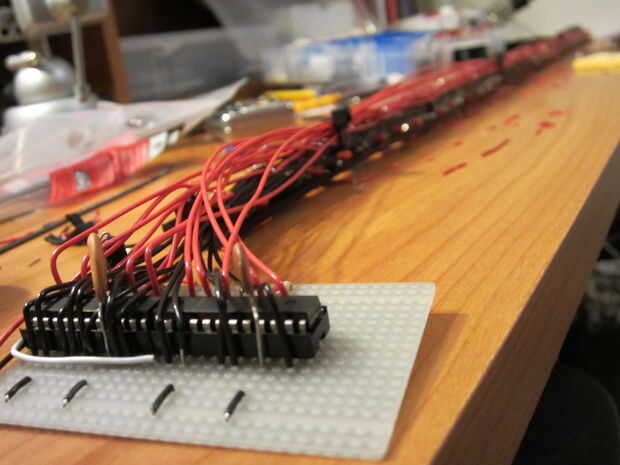

Cuando haya terminado la soldadura, tiro algunos lazos zip todo el manojo de alambre de cada pie o así que para mantenerlo organizado.
Cableado final
Cuando esté completamente terminado de poner todos los cables donde tienen que ir, todo debe ser conectado como sigue:
Chip - pin de salida del Arduino 2 - 1, el pin 1
Chip - Arduino salida pin 3 - 1, pin 12
Chip - pin de salida del Arduino 4 - 1, el pin 13
-Arduino entrada pin A0 - pin medio de potenciómetro
chip - chip 1, pin 24 - 2, el pin 1
-ambos chips, pines 4 & 9 - tierra
-ambos chips, pin 18 - alimentación a través de la resistencia de 18 k
-ambos chips, pin 19 - poder

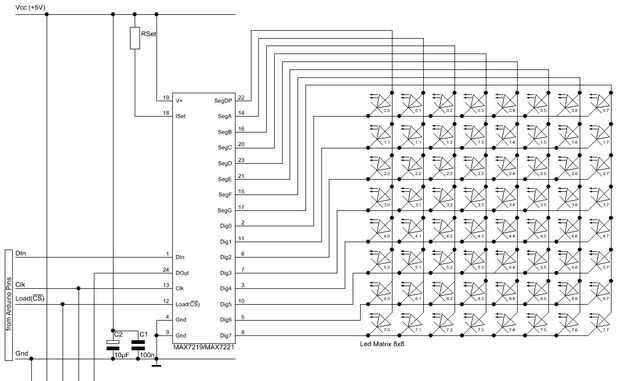

-Cableado de fila o columna LED se muestra en las tablas adjuntas y esquema (Nota: la forma en que lo hice, las columnas son espejado derecha-izquierda en relación con el esquema. Esto era porque conté LEDs de la izquierda del piano, para leer los números binarios de la izquierda tenía sentido en el contexto, por lo que intercambiar las columnas de esta manera. También tenga en cuenta que este esquema es fácil de encontrar en Internet si busca MAX7219 esquema.)
