Paso 5: Conecte el PCB

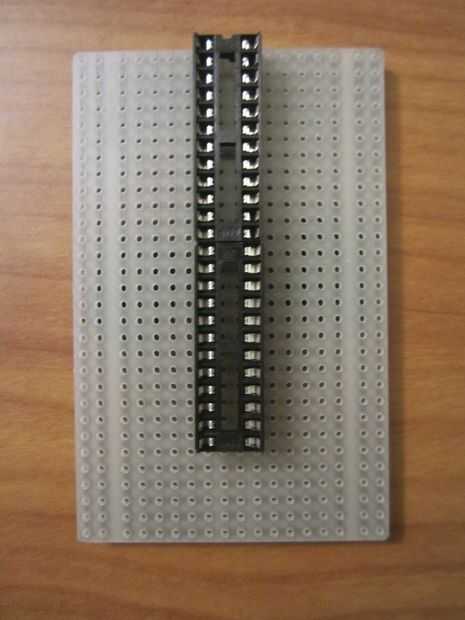

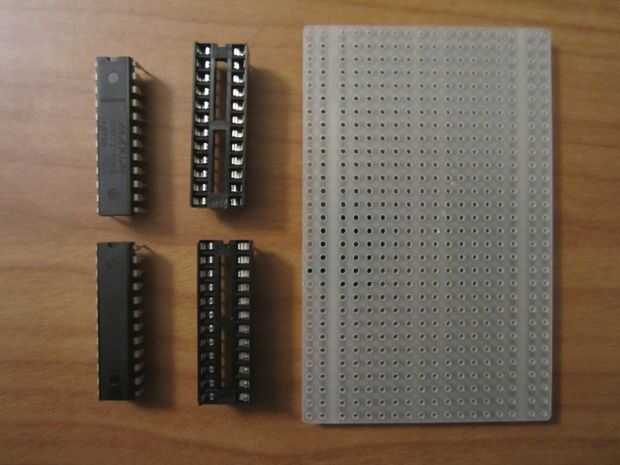

Paso 1 - las fichas. Ya que cada chip puede controlar 64 LED, necesita dos. Y porque virutas pueden se lastime por el calor de soldadura, debe tener un zócalo de 24 pines para cada uno también. Mezcle en la Junta, soldarlos y luego insertar las fichas. Puede dejar una fila o dos entre las tomas, pero ten en cuenta que necesita tres filas por el potenciómetro en un extremo. Recuerda que el "top" de los chips (y tomas) tiene ranuras semicirculares y el pin 1 es justo a la izquierda y están numerados aumento CCW desde allí.

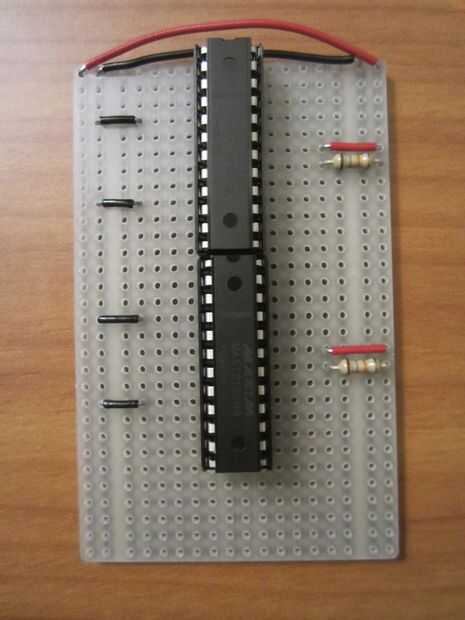

Paso 2: conexiones de alimentación. Conecte los pines 4 y 9 a tierra y pin 19 al poder en cada chip. También conectar el pin 18 al poder pero en lugar de utilizar un cable, use un resistor - utilicé un 18 k para cada uno. Esta resistencia controla la cantidad de corriente que fluye a cada LED. También conectar las columnas de alimentación y tierra en la parte superior o inferior; Me gusta tener tierra en su interior y poder en el exterior. En un cable largo negro y un cable largo rojo a un lado de la soldadura - éstos eventualmente se enchufa en el Arduino, que entrega la energía a su sistema.

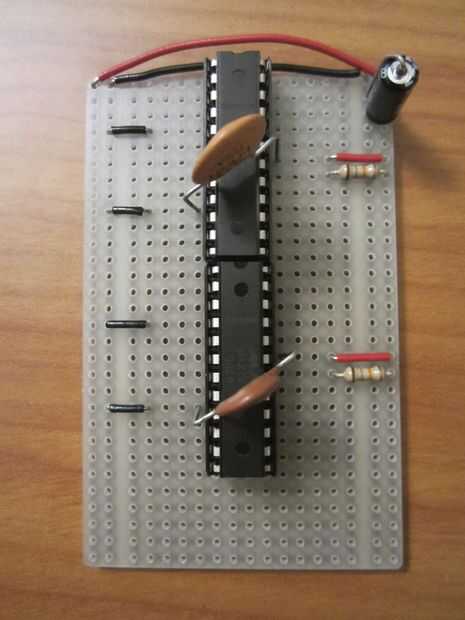

Paso 3 - condensadores. Conecte un capacitor de 10mF entre alimentación y tierra en un lado y dos capacitores de 100nF en los chips, también entre alimentación y masa.
Paso 4 - potenciómetro. La soldadura de la maceta sobre el tablero con tres filas vacías. La manera se muestra en la foto, el pin de la izquierda va a tierra, la derecha al poder y la mitad a la clavija de entrada de Arduino de la opción.

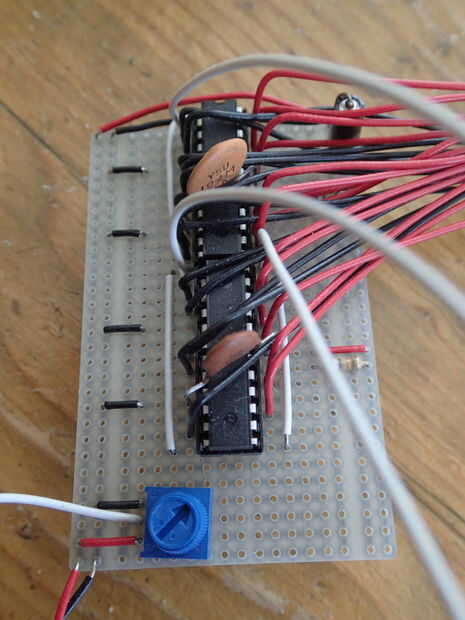

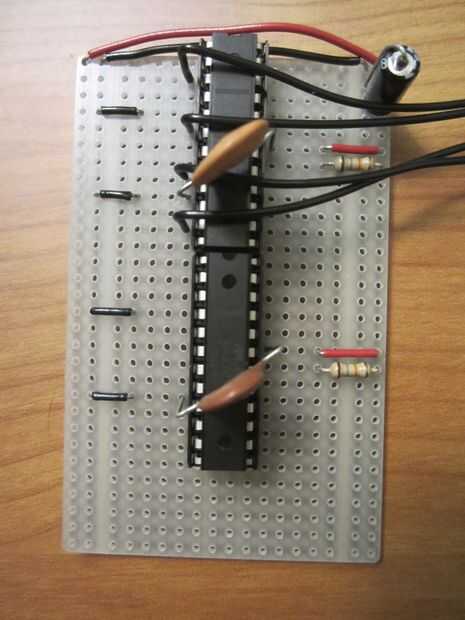

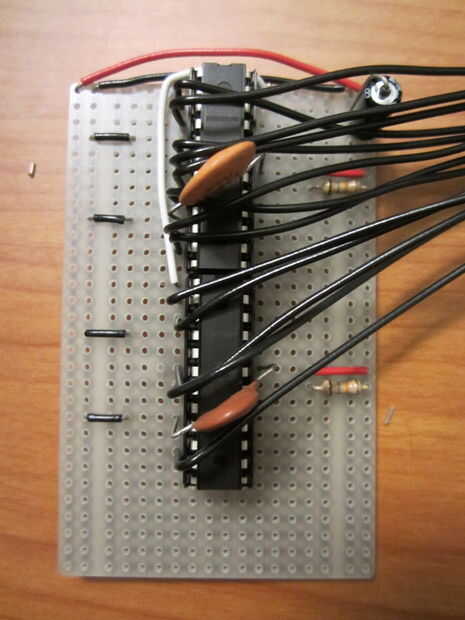

Paso 5 - cables de Control (blanco). Conectar el pin 12 en el chip 1 al pin 12 en el chip 2, luego soldar un alambre largo que finalmente irá al pin 3 de salida del Arduino. Lo mismo con perno 13 en cada chip - esto eventualmente se conectará al pin 4 en el Arduino. Por último, conectar 24 en chip 1 al pin 1 en el chip 2 - este es el cable de comunicación entre los chips.
Paso 6 - LED cables. Ahora viene la parte "divertida"... en el siguiente paso!
