Piano de LED tira de aprendizaje (3 / 9 paso)

Paso 3: Cortar el acrílico

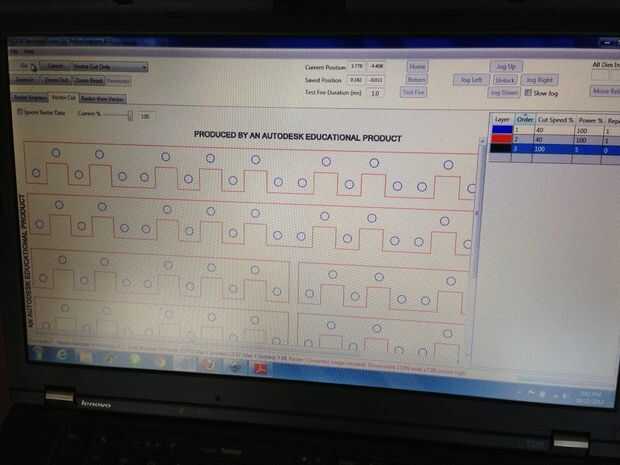

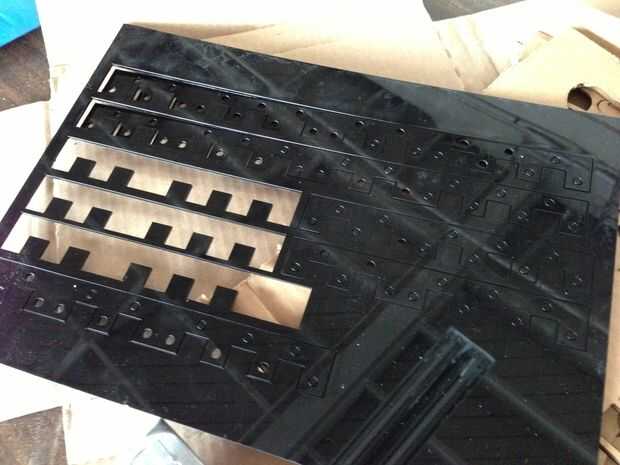

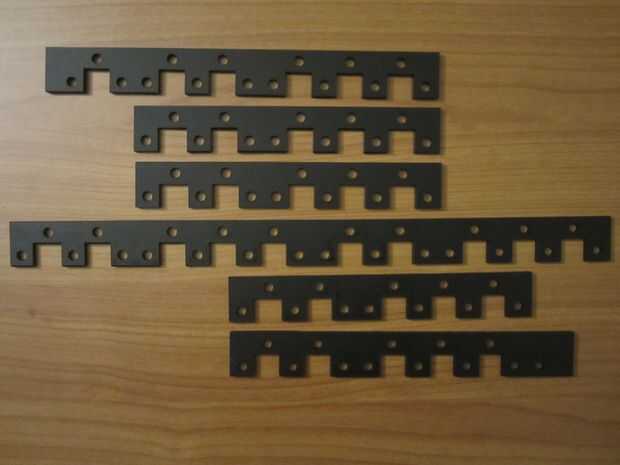

Cortaron todas las piezas, le sugiero que corte un orificio de prueba y colocar unos LEDs para ver si es el ajuste correcto.  Porque se trabaja con diámetros pequeños, los lados de encasements los LED no son totalmente paralelos (que están afilados hacia adentro hacia la punta) y el diámetro del orificio de corte real puede variar de diámetro que asignar en su programa de CAD, un par de intentos pueden ser necesarios para encontrar el ajuste correcto.  Ya que el acrílico no es muy grueso, grietas es algo a ser consciente de Cuándo averiguar los tamaños - la primera vez que comencé a empujar LEDs en los agujeros demasiado pequeños había agrietado una pieza o dos y que coinciden.  Si evitan estos problemas, has eliminado una de las mayores frustraciones que tenía...

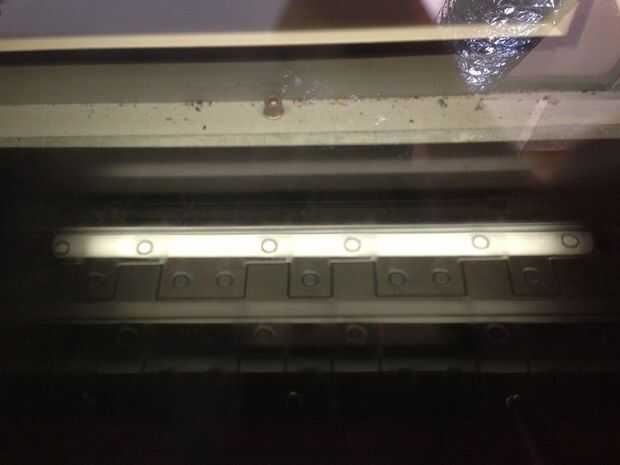

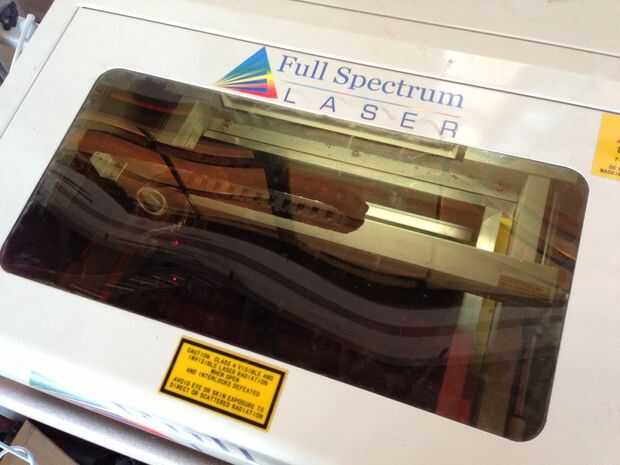

El láser que utilizan es necesario más de un paso a cortar completamente a través de la hoja de acrílico - si este es el caso para asegurarse de que la pieza no mueva en todo durante el corte!
