Personalizado LED táctil luminaria (6 / 11 paso)

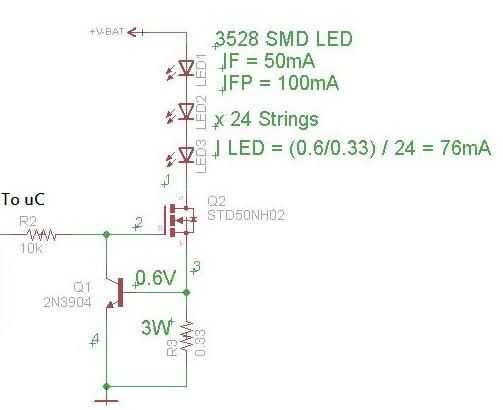

Paso 6: Resumen esquemático 4 - controlador de LED

El LED es una fuente de corriente constante muy simple con un ancho de pulso modulado (PWM) de la uC para controlar el brillo del LED. El funcionamiento es bastante sencillo. Cuando un voltaje en el gate de Q2, el MOSFET se enciende, permitiendo que la corriente a pasar a través de como un interruptor de relé. El transistor utilizado determinará el nivel de voltaje necesario, pero mina enciende completamente con los 3, 3V suministrada de la uC. Corriente fluye a través de los LED y el resistor R3. Esto es donde se pone un poco interesante. Q1 también se encenderá y a hacer todo lo posible para mantener una constante base a nivel de la tensión de emisor de 0.6 v. Otros transistores pueden ubicarse en un nivel de tensión diferente. Este voltaje constante a través de R3 las fuerzas de una corriente constante a través de las resistencias. La corriente es esencialmente V-Q1, B-E / R3, o en este caso 0. 6V / 0.33ohms que equivale a 1,81 amperios. Por supuesto, esta corriente es compartida por muchas cadenas de LEDs, 24 para ser exactos, lo que significa cada LED tendrá un lleno en la corriente de alrededor 76mA. La hoja de datos de 3528 SMD LED indica que una corriente directa constante de 50mA o un pulso de corriente de 100mA es aceptable, por lo que debemos tener claro como se pulsan los LEDs.

El control de brillo proviene de la pulsación. Si se utiliza un ancho de pulso de 50%, de los LEDs serán sólo el 50% del tiempo y aparecen en alrededor del 50% de la luminosidad total. Esto es porque el ojo humano tiene una tasa de actualización más lenta que la frecuencia del pulso, y el LED conserva a algún resplandor en estado apagado. Una frecuencia de Hz 122 fue usada para el pulso de LED.
