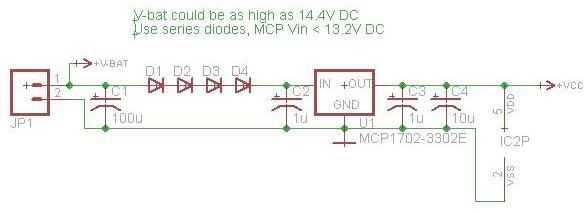

Paso 3: Descripción esquemática 1 - fuente de alimentación
![]()
Este circuito está diseñado para funcionar con 12V DC, pero realmente podría ser procedente por cualquier cosa (incluyendo la red eléctrica) mientras se utiliza la adecuada regulación. Elegí una tensión lógica de 3, 3V en lugar del más ampliamente utilizado nivel de 5V ya que los componentes que consumen menos energía. El regulador MCP1702 viene en un 3, 3V del paquete, pero sólo puede aceptar entradas de hasta 13,2 v. Sin embargo, un cargador de baterías 12V realmente alcanzará un nivel de alrededor de 14,4 v DC, y por esta razón, puse 4 diodos de la serie antes del regulador para el voltaje de entrada no exceda este nivel. El primer condensador, C1, es ayudar a suministrar los LEDs con potencia de inmediato cuando se encienden. Los condensadores circundantes son necesarios para la estabilización de salida y voltaje regulador apropiado. Si este circuito debían ser utilizados en una casa típica usando un voltaje de CA, un transformador y rectificador circuito tendría que utilizarse para crear un DC adecuado nivel para los LEDs, así como un nivel aceptable de entrada para los 3, 3V se muestra regulador.
