Personalizado LED táctil luminaria (1 / 11 paso)

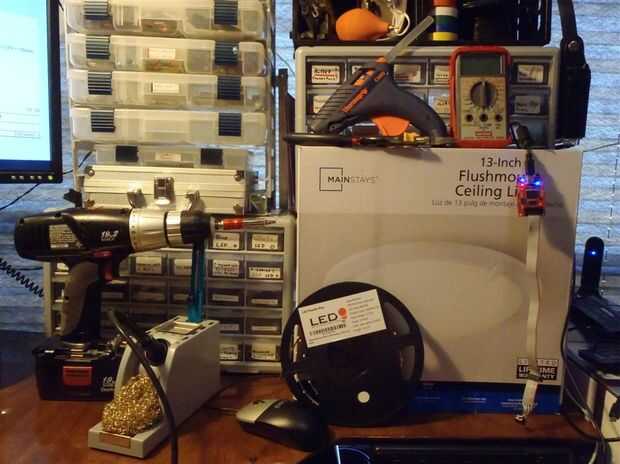

Paso 1: Reúna sus materiales

Normalmente, yo diría que el primer paso es averiguar lo está queriendo hacer, pero de ya hice eso para usted! Por lo que sólo podrá saltar directamente a las herramientas y componentes necesarios. Creo que he enumerado todo lo que he usado, pero en caso de que echaba de menos algo, todas las piezas deben etiquetarse en el próximo esquema, y qué herramientas pueden necesitar o desear utilizar realmente dependerá de su estilo de hacer las cosas y el aparato que decide usar!

Herramientas
Tamaño de taladro con varios bits y controladores y
Alicates de punta
Cortadores de alambre
Peladores de alambre
Cautín y soldadura eléctrica
Pistola de pegamento caliente

Electrónica
Ordenador - ver Instructable, mira en diseños y programa de descarga
Programador AVR - usar el programador de bolsillo de Sparkfun
Multímetro - siempre útil al construir circuitos!

Programas de ordenador
Eagle PCB Designer - archivo PDF de visualización y edición (opcional)
WinAVR - para instalar el código fuente (AVR Studio también debería funcionar)

Hardware
Luz de la luminaria a convertir - debe ser conductor en la base, pero puede tener un revestimiento no conductor.
Tornillos para montar la luminaria - debe venir con el accesorio
Pequeño tornillo y tuercas unas - para conectar nuestro sensor de toque y la armadura
Pedazo de cartón resistente - aproximadamente del tamaño de la lámpara
Papel de aluminio

Componentes eléctricos - en Digikey
Pequeña placa Perf para soldar componentes, el tamaño depende de tu habilidad para soldar y lo que se adapta a su accesorio
Alambre de calibre pequeño para las conexiones del circuito - usé calibres 30 y 22
Varias tapas de alambre para conexiones seguras
Alambre de calibre grande para la energía y las conexiones del LED - utilicé alambre de calibre 10
Rollo de cálido blanco LED de montaje superficial - mina encontré en Amazon
1 x Microcontrolador AVR ATtinyx5 - "x5" significa cualquier uC en eso línea funcionará: 15, 25, 45 y 85 [ ficha técnica ]
1 x Atmel AT42QT1010 monocanal toque Sensor [ ficha técnica ]
zócalo de 1 x 8 Pin DIP chip uC
regulador de 1 x 3, 3V (podría funcionar a 5V, pero quería menos consumo de energía) - utilicé el MCP1702 [ ficha técnica ]
1 x alimentación lógica nivel MOSFET del canal N, debe encender completamente en el nivel de voltaje regulado! -Utilicé el STD50NH02 [ ficha técnica ]
1 x NPN Transistor - usé 2N3904 común [ ficha técnica ]
Borne de tornillo de posición de 1 x 3 para las conexiones de alimentación y LED
Diodo rectificador de 4 x 4001
Condensador electrolítico de 100uF x 1
1 x 10uF condensador electrolítico
2 x 1uF Capacitor electrolítico o cerámica
Condensador de cerámica 0.1uF x 1
Condensador de cerámica de 1 x 0.01uF (opcional)
Condensador de la película de poliéster o cerámica 1 x 47nF
7 x 10 k Ohm Resistor
1 x resistencia de 0.33 Ohm - deben estar clasificados por lo menos de 1,5 vatios!!!!!!
