Personalizado LED táctil luminaria (4 / 11 paso)

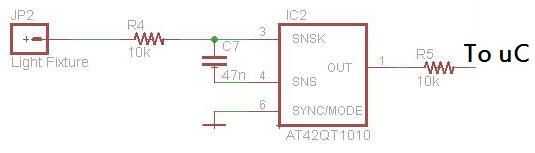

Paso 4: Esquema Resumen 2 - Sensor de contacto

Este es el componente central de todo el circuito. Usé un solo canal touch sensor chip de Atmel - AT42Qt1010. Lo único malo de este chip es que no viene en un agujero a través de parte, así que tuve la alegría de soldar un componente de montaje superficial pequeño Comité perf... pero más que más adelante. El sensor funciona a través de la capacitancia, y es importante obtener un adecuado valor de C7. Sin estar conectado a la luminaria, los LEDs aleatoriamente encender y apagar solo por caminar por el circuito, pero este colmo de una capacitancia era necesario para el accesorio grande ser lo suficientemente sensibles como para trabajar. Una lámpara tamaño diferentes puede requerir un condensador de tamaño diferentes. Las dos resistencias se muestra existen sólo para que el sensor no está conectado directamente a la lámpara o dos el microcontrolador.
