Paso 3: Conseguir comenzado - Hardware

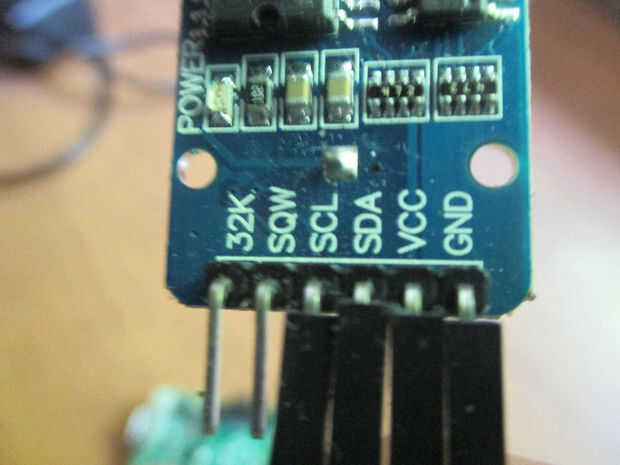

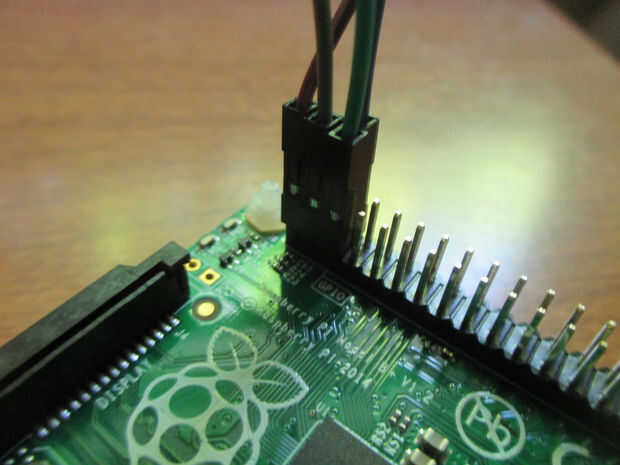

¡ Buenas noticias! El cableado es bastante simple. Por supuesto, asegúrese de que el Pi está apagado mientras que conectar. La primera etiqueta es la RTC y la segunda es el pin en el Pi. Consulte las fotos de arriba:
- VCC va a 3, 3V en Pi (mirar en la parte inferior de la pi, el cojín de la soldadura cuadrada es el)
- GND va al Pin 6 en Pi
- SDA va al Pin 3 en Pi
- SCL va al Pin 5 en Pi

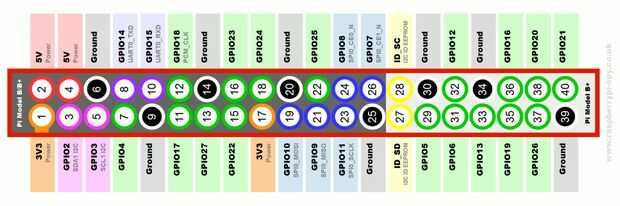

Mira la imagen de diseño arriba y voltear a ver donde va cada uno. Debe formar una "L" si conectado correctamente. Haya cableado el RTC! Ahora para la antena, la parte difícil! Simplemente añada un cable al pin 7 del Pi: -). Se refieren a la numeración en el diagrama. No tengo la antena conectada en la imagen. Por último, añadir una batería a la RTC.
Quizás se pregunte qué son los pines SDA y SCL. Los pernos son protocolo llamado I2C (pronunciado yo-cuadrado-ver). Permite el Pi para "hablar" con varios dispositivos en el mismo dos espigas (como un Arduino, RTC, etc.). El pi se llama al maestro, porque controla las otras. El RTC y nada más que añade a los pines son llamados a los esclavos. Para contar a los esclavos apartes, cada esclavo tiene una dirección. Más sobre esto más adelante. Si quieres saber más, mira este.
Antes de continuar debe tener el RTC y antena con cable y la batería en el módulo RTC.
