Paso 1: Barebones Arduino No FTDI

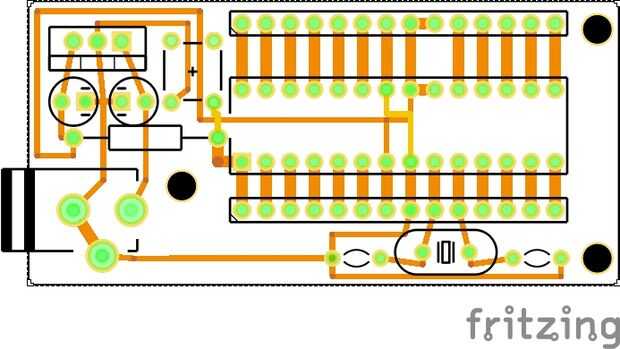

Empecé con el Barebones Arduino protoboard - FTDI No que viene con Fritzing e hizo algunos retoques como me di cuenta de que, por un lado, los condensadores de 10 uF fueron por el camino equivocado. A continuación, mover las piezas alrededor de un poco y había hecho algunos cambios en el diseño y los rastros.
Normalmente, yo no se moleste con el botón reset... Decidí mantener el botón "" para este proyecto.

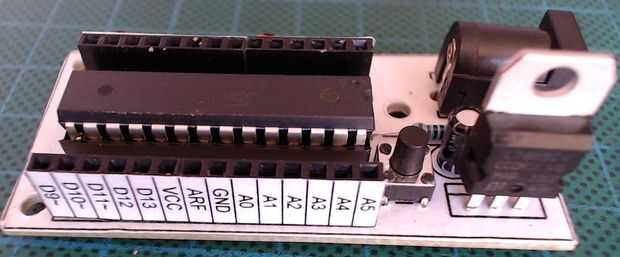

Como hay muy poco espacio en el tablero de etiquetas, he compuesto por dos pequeñas etiquetas en MS Word para los pernos y pegados directamente sobre los cabezales de perno femenino de la.

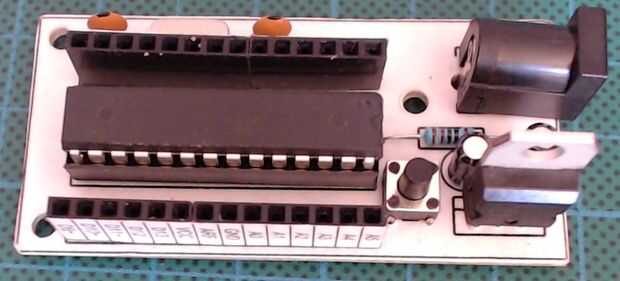

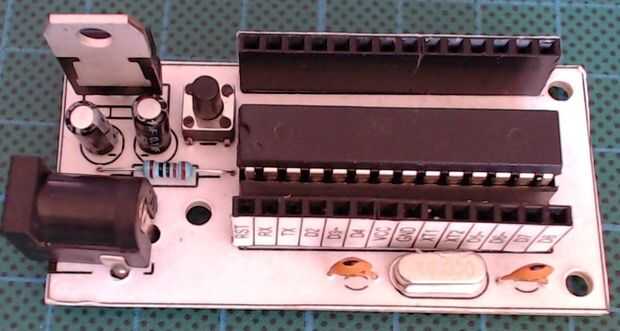

Como de costumbre, soldadura menor de piezas, resistencias, cristal, condensadores de cerámica y entonces las partes más altas, los condensadores electrolíticos, zócalo DIL, headers hembra, toma de corriente y entonces el LM7805.
Una vez que estas en el lugar, los dos puentes están conectados entre el interruptor y el reset (pin 1) y entre los pines 8 y 22 (GND).

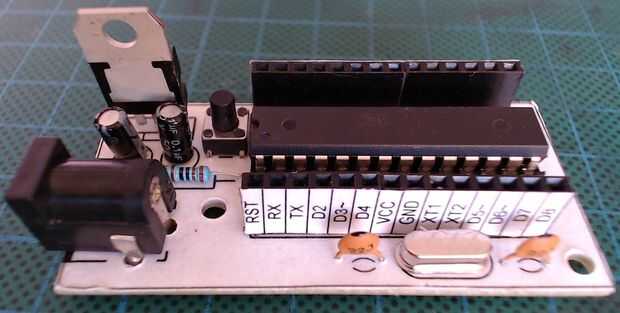

En este punto, debe salir su multímetro y prueba la continuidad del seguimiento a través de la Junta y luego, con el poder conectado (pero sin el chip ATMega328P instalado) probar la funcionalidad del regulador de tensión. Cuando has probado el tablero y todo OK... puse el chip de ATMega328P en el zócalo.
