Penetración de Arduino-principiante LED y (contador binario 16) (6 / 7 paso)

Paso 6: Salida de PWM (modulación de anchura de pulso)

Arduino UNO tiene alrededor 14 de entrada y salida pines de los cuales 6 son salidas analógicaspines (PWM). y hay cerca de 6 entradas analógicas, que son de ADC. Los pines PWM darán salida analógica que se utiliza en la mayoría de los proyectos. En este tutorial vamos a demostrar con la ayuda de LED.

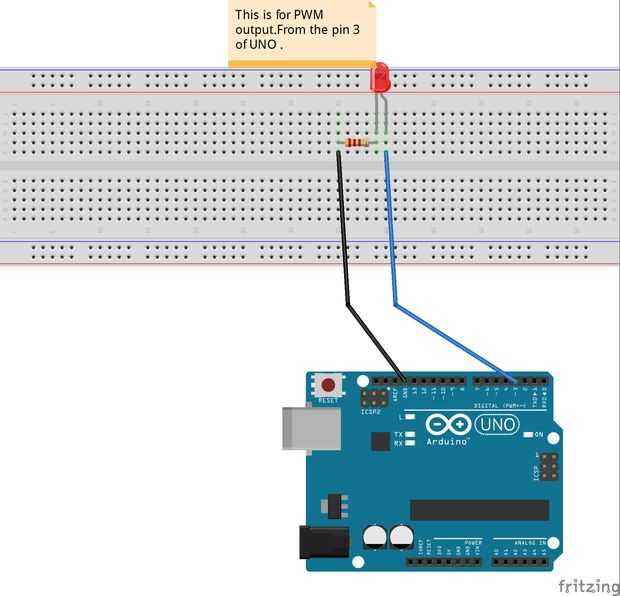

  • Variando el brillo del LED con modulación por ancho de pulso:
    En lugar de solo encender LEDs y apagar rápidamente a través de digitalWrite(), podemos definir el nivel de brillo de un LED mediante el ajuste de la cantidad de tiempo entre de cada LED encendido y apagado los Estados utilizando modulación por ancho de pulso (PWM). PWM se puede utilizar para crear la ilusión de un LED estar en diferentes niveles de brillo por encendiendo y apagando el LED rápidamente, en alrededor de 500 ciclos por segundo. El brillo que percibimos está determinado por la cantidad de tiempo que la clavija de salida digital está en comparación con la cantidad de tiempo está apagado, es decir, cada vez el LED está encendido o apagado. Porque nuestros ojos no pueden ver parpadea más rápido que 50 ciclos por segundo, el LED aparece tener un brillo constante.

OK amigos creo que he dado todo lo que usted debe saber acerca de la programación de LED. La siguiente parte va a ser muy intresting que vamos a hacer un proyecto basado en las cosas que hemos aprendido. :)
