Controlado por Arduino UV LED PCB exposición caja

¿por qué hacer un cuadro de exposición?

Como muchos amantes del Arduino, una vez que comenzó a crear proyectos más grandes obviamente no quería mantenerlos en un protoboard frágil.  Como mucha gente, empecé a armar mis proyectos en placas de prototipo barato.  Mientras que estas placas eran bastante robusta, sus diseños eran confusos por lo menos y básicamente organizado caos! Así que aprendí a grabar mis propios circuitos.  Si bien hay varias maneras de ir sobre la fabricación de sus propias tablas, los dos más populares siendo método de transferencia de tóner o foto-resist... Decidí ir con foto-resist usando tablas previamente sensibilizados.  Esto implica el diseño de la placa en software como CAD Eagle, imprime tu circuito en película de transparencia con una impresora láser, exponiendo y desarrollando la junta con una fuente de luz y finalmente grabado la junta con solución de cloruro férrico.  Mi primer Consejo salió perfecto para mi sorpresa pero fue pura suerte.  Como hecho más tablas rápidamente descubrí que nunca conseguí el mismo resultado dos veces.  Lo que descubrí es que el tiempo de exposición y la distancia entre la placa y la fuente de luz debe ser exacto cada vez.  Estaba encima o por debajo de exponer mis consejos la mayoría del tiempo.  Quería hacer mi propia caja de exposición de la infalible que #1 expondría a cada junta de la misma manera exacta con la luz uniformemente distribuidos y #2 tiempo precisamente la exposición de cada junta hasta el segundo.  También sabía que utilizando luz UV reduciría considerablemente el tiempo de exposición requerido.

Estaba bien vale la pena el esfuerzo!  Me pareció que el tiempo de exposición perfecto para cualquier placa en sólo 2 minutos, 15 segundos para un 4 x 3 PCB, que es generalmente el tamaño máximo de casi todos mis proyectos.  Este cuadro de exposición es fabricado específicamente para los tableros de 4 x 3 pulgadas, pero puede ampliarse si sus proyectos requieren tablas más grandes.

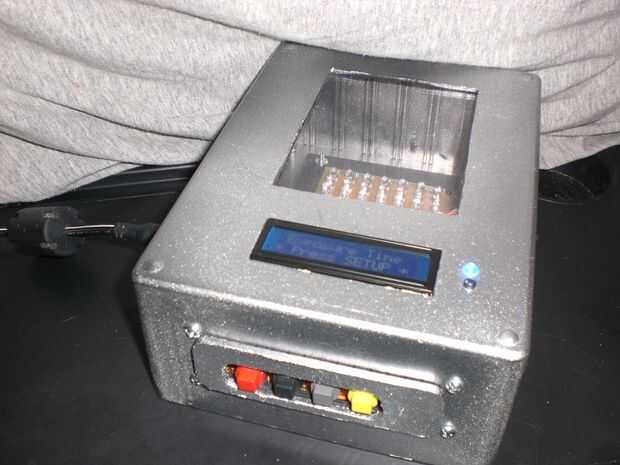

Así que al final simplemente imprimir y cortar la película de transparencia de 4 x 3, establecer el lado brillante de la película en la ventana de exposición, la piel y el lugar mi PCB en blanco en la ventana (que se adapta como un guante), introduzca el tiempo de exposición, pulse START y a pie!

Y otra vez ten en cuenta que he diseñado esta caja especial para tableros de 4 x 3 pulgadas.  Usted puede fácilmente ampliar el proyecto hacia arriba o hacia abajo simplemente ajustando el tamaño de la ventana y el número de rayos UV LED utilizado.  Calculo 9 LED para cada pulgada cuadrada de cobre.
