Paso 3: Programe su Arduino...

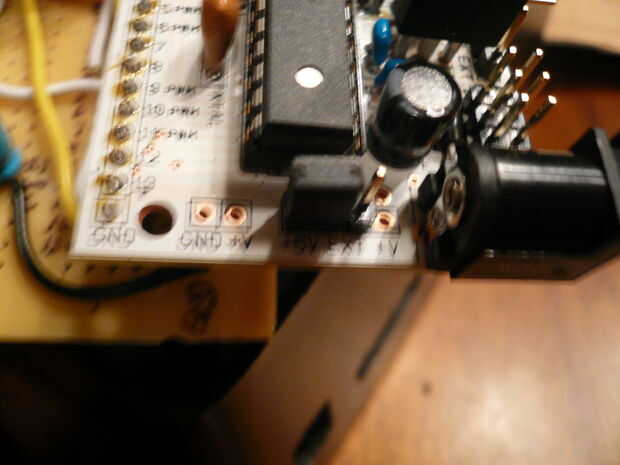

Establecer la USB| Puente EXT en su BBB al USB lateral para que podemos programar con USB-BUB sin proporcionar una fuente de alimentación externa. (O suministrar una fuente de alimentación de 9 voltios en el conector de entrada de D.C. y mantener el puente en el lado EXT.) Cuando haya completado este paso quiere retroceder el puente hacia el EXT.
El otro puente con + 5v| EXT| + V debe estar en los + 5v lado siempre.
FAT16 Instalación de la biblioteca:
A continuación, descarga la librería FAT16 y el archivo de DigitalWindowSticker.pde a continuación. La librería FAT16 necesita ser descomprimido/DESPLACESE en el directorio de bibliotecas de hardware donde se encuentra el IDE de Arduino. En mi sistema de Windows, mantener la versión actual de la IDE de Arduino en c:\temp\arduino-0017\. Una vez la librería FAT16 debe ser un conjunto de archivos en [c:\temp\arduino-0017\\hardware\libraries\Fat16\. La librería FAT16 también está disponible aquí: http://code.google.com/p/fat16lib/. Está escrito por Bill Grieman. Una copia de esta biblioteca que es conocida por trabajar con la etiqueta de la ventana Digital está disponible en los archivos abajo (Fat16.tar.gz o Fat16.zip).
IDE de Arduino:

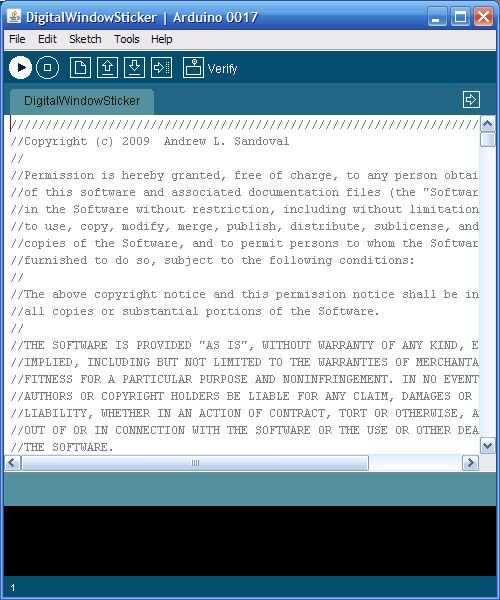

Iniciar el IDE de Arduino.

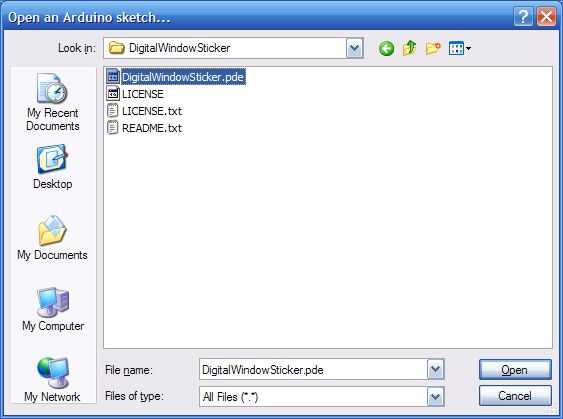

Abra el archivo DigitalWindowSticker.pde utilizando el IDE. Hay dos maneras que usted puede hacer esto:
1) Descargar y abrir el archivo en un editor de texto, copiar el contenido al portapapeles, pegar el contenido en un dibujo nuevo en el IDE de Arduino y guarde el dibujo como DigitalWindowSticker.
2) Descargue el archivo DigitalWindowSticker.zip o DigitalWindowSticker.tar.gz y extraiga los archivos en el directorio que contiene tus bocetos. A continuación, abra el dibujo de DigitalWindowSticker en el IDE de Arduino.

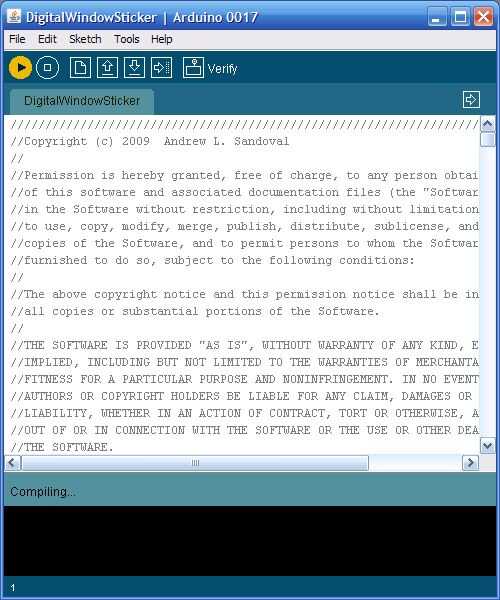

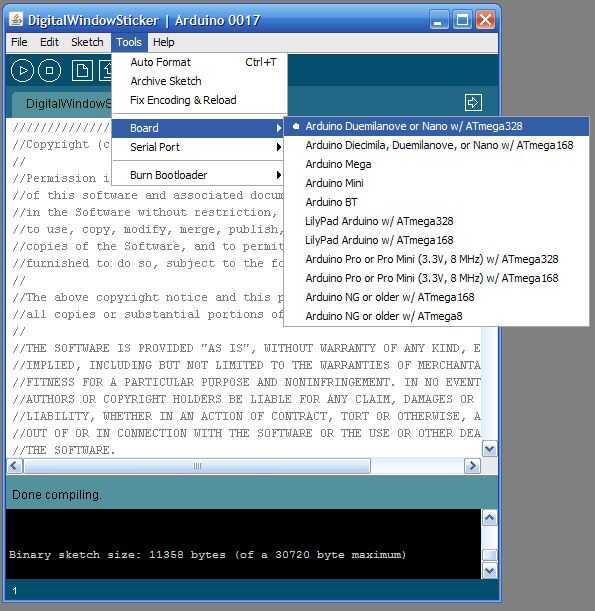

A continuación, compile el bosquejo. Si hay algún error, asegúrese de que está utilizando versión 0017 de la IDE de Arduino, con la Junta del Atmega328 seleccionado (Arduino Duemilanove o Nano w/Atmega328). También asegúrese de que correctamente ha desempaquetado la librería FAT16, en el directorio de bibliotecas de hardware, donde residen otras bibliotecas de Arduino.
Programa de Arduino:

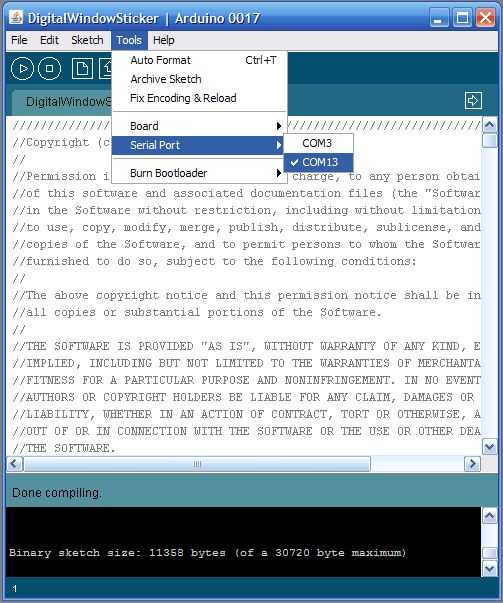

Plug-in USB-BUB y espere para los conductores a instalar, o entrenar su sistema en los controladores de carga. En el IDE de Arduino, un nuevo puerto COM debe aparecer en herramientas| Puerto de serie. Seleccione el nuevo puerto para la USB-BUB.

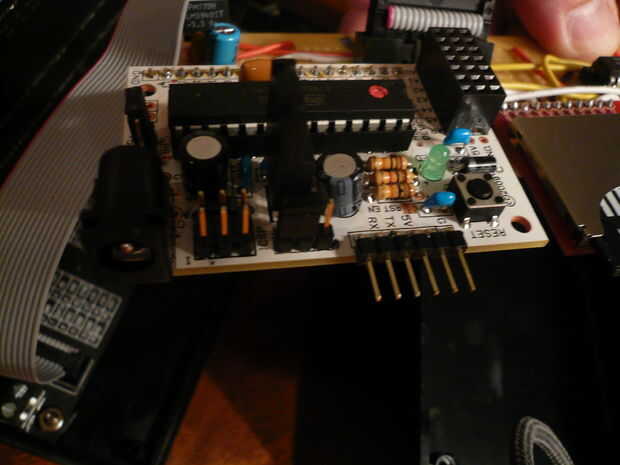

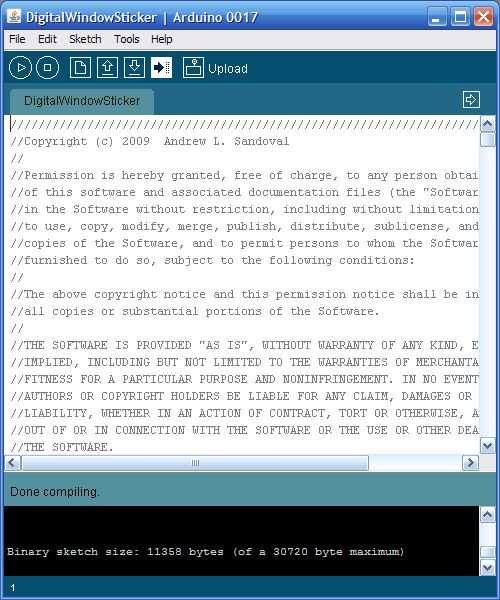

Conecte el USB-BUB el BBB como se muestra en la foto en el paso 2 y cargar el código compilado desde el IDE de Arduino.
Preparar la fuente de alimentación externa:
Ahora que está programado el Arduino, retroceder el puente BBB al EXT lado (no el USB) que serán alimentada por la fuente externa de 9 voltios.
