Pegatina de ventana digital (controlado por Arduino) (4 / 7 paso)

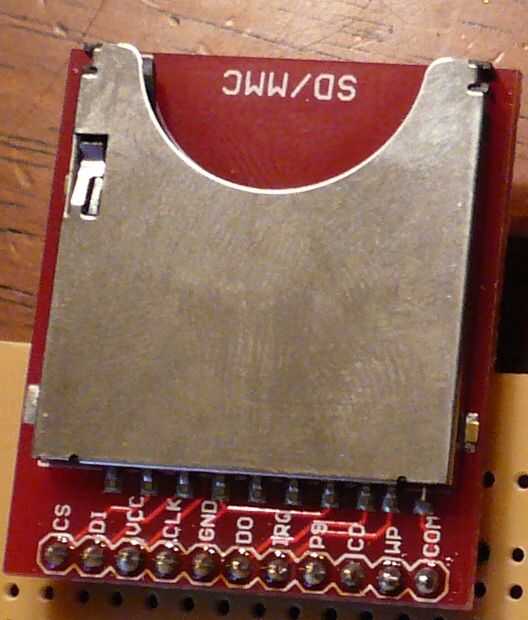

Paso 4: Montar la tarjeta SD-MMC Breakout Junta

Simplemente soldar un conjunto de pines de cabecera a la Junta de arranque de tarjeta SD-MMC.

Alternativas:

  • Utiliza los cables para conectar el tablero de arranque de tarjeta SD-MMC directamente a la placa de circuito impreso en el paso siguiente.  Al hacerlo le dará flexibilidad y donde se encuentra el zócalo de la tarjeta SD en su recinto.
  • Soldar un zócalo desnudo de la tarjeta de SD a la placa de circuito impreso seleccionado como parte del próximo paso.

Notas:
Se utilizan solamente los pines siguientes:

  • CS (para acceso a la tarjeta SD del SPI)
  • DI (entrada de datos para acceso SPI a la tarjeta SD)
  • VCC es el 3,3 v Fuente de alimentación para la tarjeta de
  • GND es la masa común
  • HACER es la salida de datos, que puede ser conectada directamente al pin 12 de Arduino
  • WP se utiliza para detectar una tarjeta que falta.  Esto se conectará al pin 2 de Arduino
  • COM debe conectarse una toma de tierra
