Paso 6: El recinto
Hackear la Junta:
Empezar marcando cada extremo del tablero del circuito impreso de Radio Shack (lejos de cualquier rastro de cobre) y utilizar un par de pinzas para romper el lado innecesario. Cuando haya terminado, la Junta debe ajustarse longitudinalmente contra el lado de 6 pulgadas de la caja.
Preping las pantallas de matriz de LED:

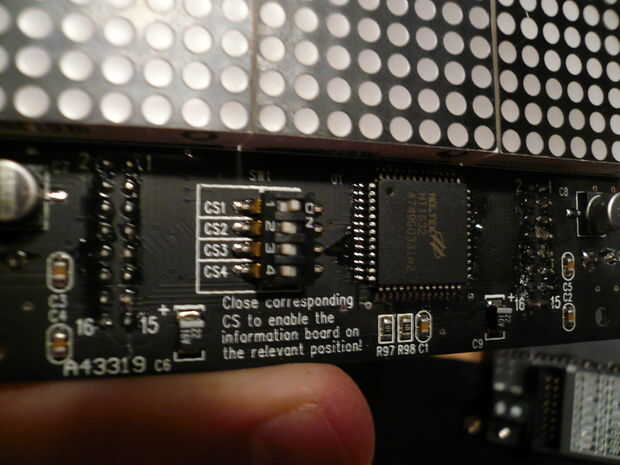

Cada uno de los tableros de pantalla tiene un DIP-switch que controla si o no la Junta responde a CS1, CS2, CS3 o CS4. Asegúrese de que el tablero en el lado izquierdo de la pantalla (cuando es hacia fuera) tiene CS1 encendido, y todos los demás se apaga. Asegúrese de que el tablero de derecha tiene CS2 activado, con todos los interruptores apagados.
Hackear el recinto - tapa:

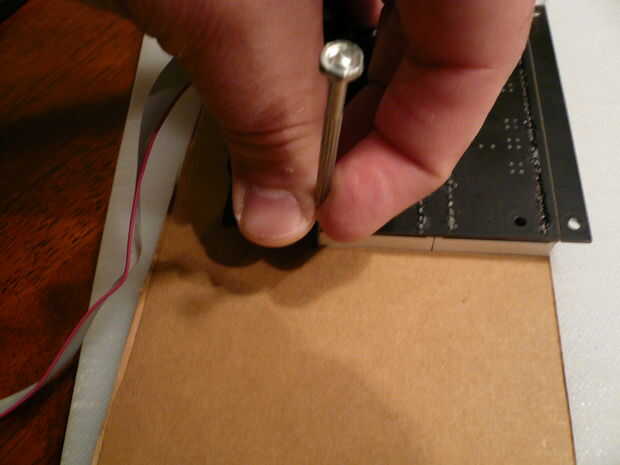

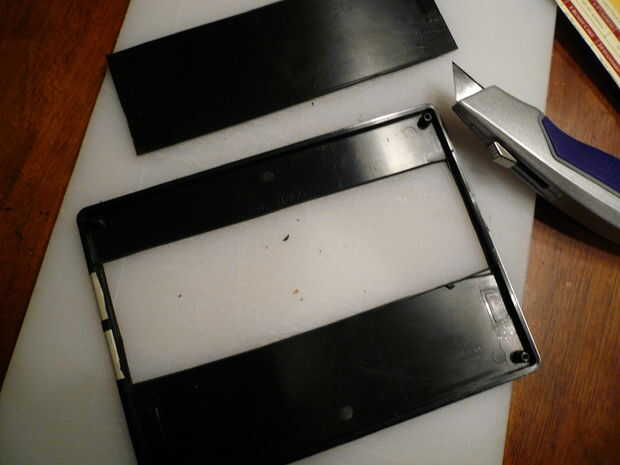

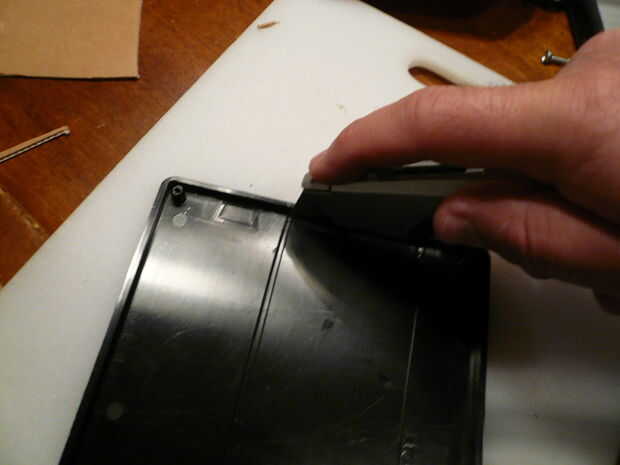

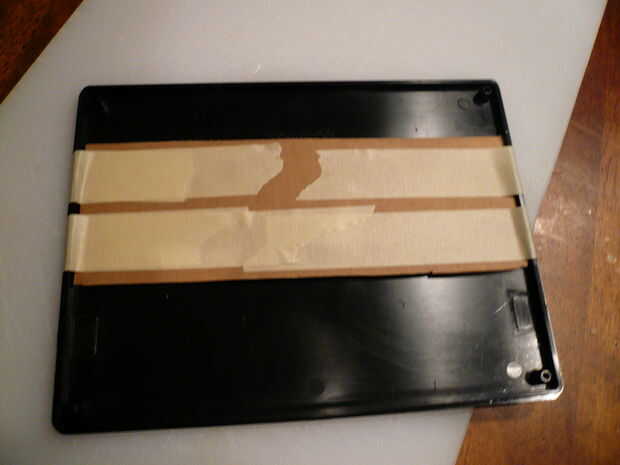

La tapa de la caja se utiliza para unir las pantallas LED. Para ello, necesitan cortar en su totalidad en la tapa exactamente la longitud y anchura de los dos muestra juntos. Yo corte una caja de cartón exactamente el tamaño de las dos pantallas de LED, sin contar con la tarjeta de circuitos que se montan, o los otros componentes en el tablero, el tamaño de los cubos LED. Entonces coloca esto en el interior de la tapa y pegadas en su lugar con cinta adhesiva. Usé un cuchillo de la caja para anotar varias veces la tapa a lo largo de los lados de la cartulina hasta que la corte era completo. Poco de afeitado seguimiento con el cuchillo de la caja siempre una empresa agradable apropiado para las pantallas de LED, con el resto de la Junta tras el plástico.

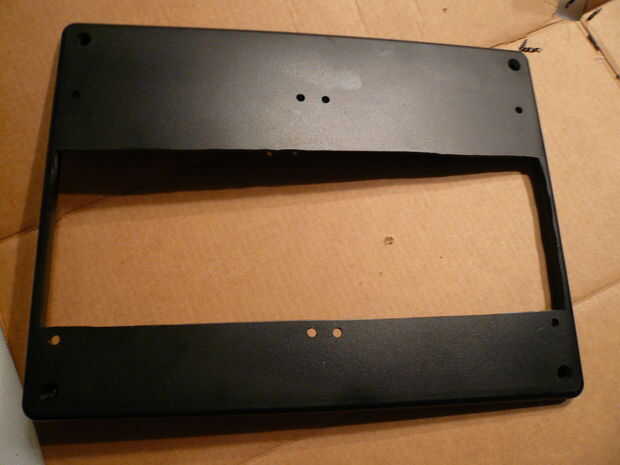

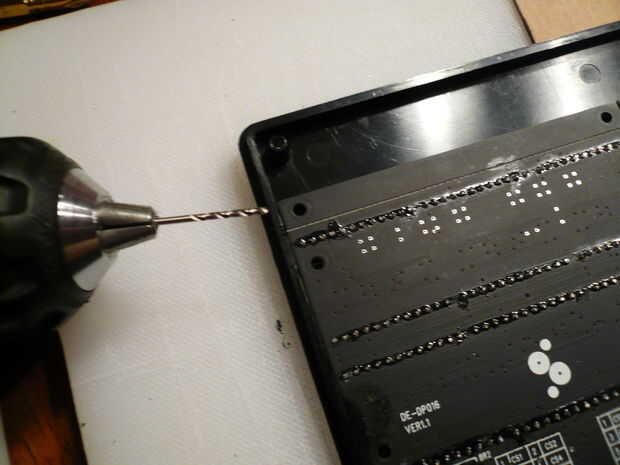

A continuación poner las pantallas de LED en su lugar y utilizar un taladro con un pequeño poco (3/64) para perforar agujeros a través de cada uno de los orificios en las placas de exhibición. (4 por placa, 8 en total).

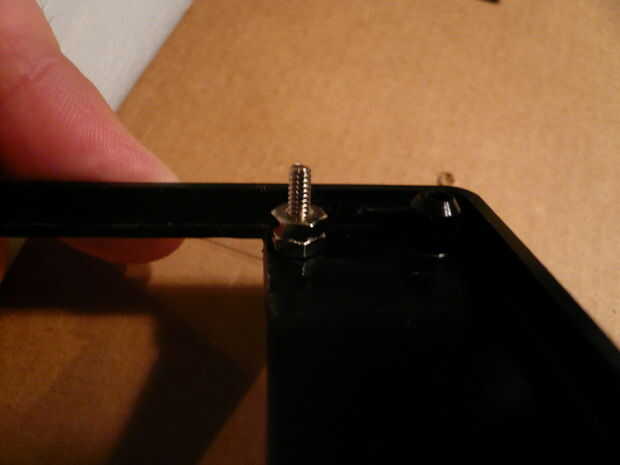

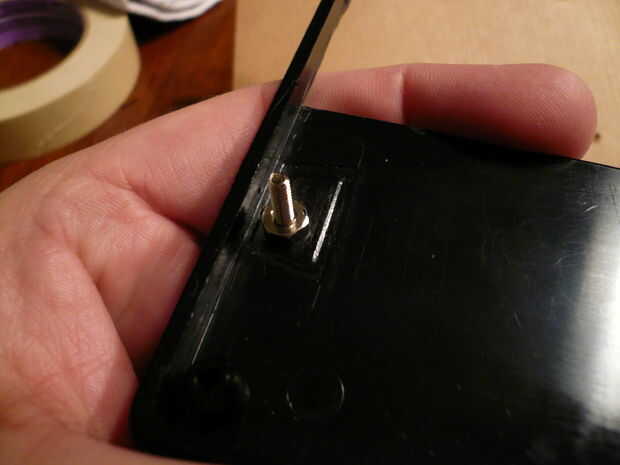

He puesto un 4-40 3/4" tornillo en cada orificio de la parte superior de la tapa. En el interior asegura cada tornillo con una tuerca de 4-40. En los tornillos de arriba coloqué una segunda tuerca para proporcionar un almacenador intermediario equivalente en altura a los transistores en las juntas.

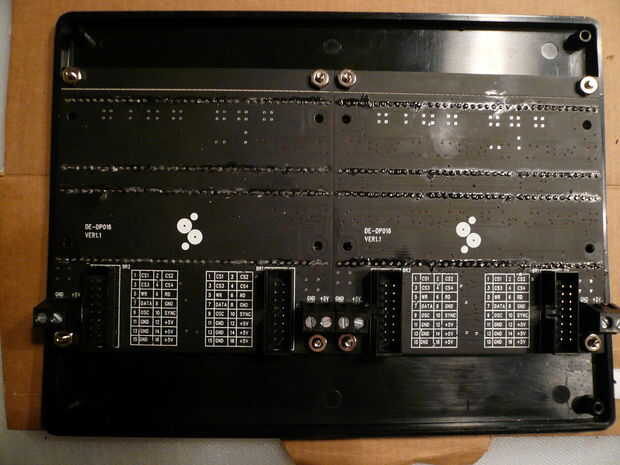

En este lugar, cada pantalla era en la tapa con los tornillos atravesando los orificios de tornillo y tuerca otro añadido para sujetar los tableros en posición.
Hackear la caja - dentro:

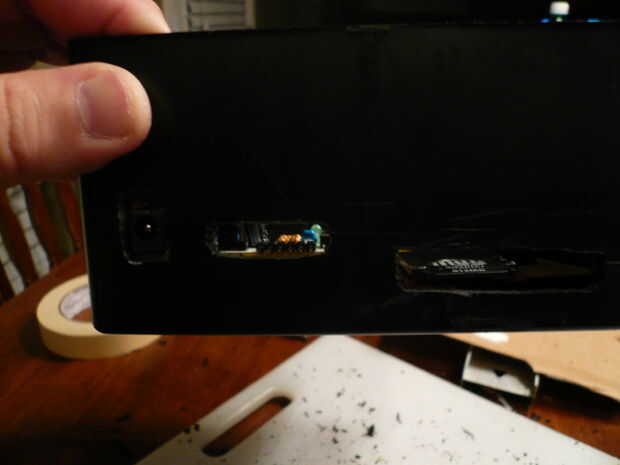

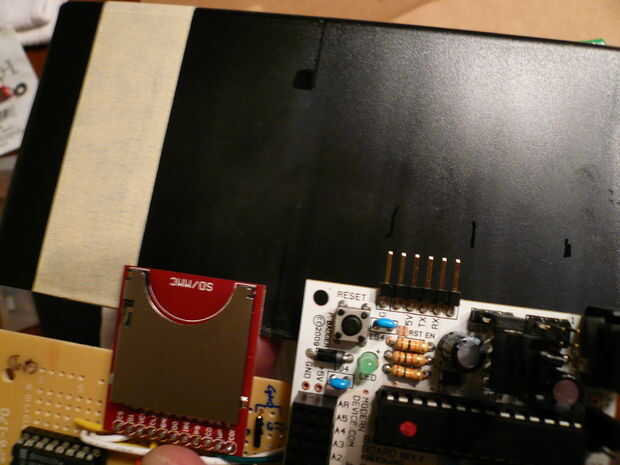

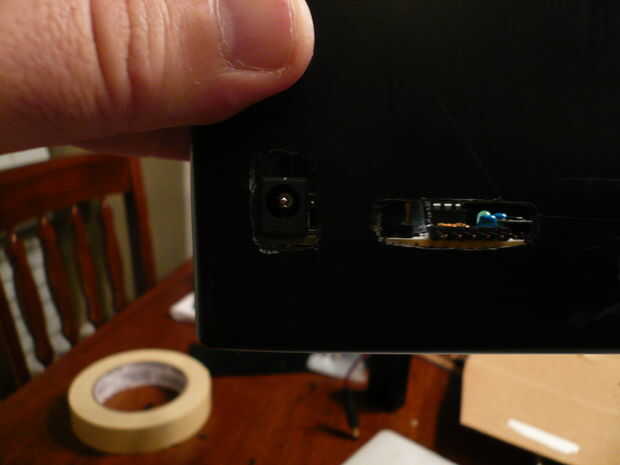

Ahora utilice algún método ingenioso (yo usé cinta de enmascarar para marcar áreas aproximadas) para hacer ranuras en el lado de la caja donde se encontrará lo siguiente:
- El zócalo de la tarjeta SD
- La toma de corriente DC en el BBB
- Los pernos de BUB USB para conectar el monitor serial con el BBB (para la depuración, reprogramación y simplemente porque necesitan sobresalir si la tarjeta SD va a ser accesible, debido a mi falta de esa parte de la ingeniería de antemano. ;)
Para ello, usé una Dremel con un disco de corte. Las ranuras resultantes son mucho más grandes que es necesario y no muy recto. Había pulido un poco. También usé un esmeril para quitar algunos de plástico dentro de la caja para que la toma de DC en el tablero BBB está al ras con el borde exterior del recinto. Encontré que mi toma de entrada de CC no ir lo suficientemente lo contrario. Nota: El disco de corte en los cortes de Dremel, pero también derrite el plástico.

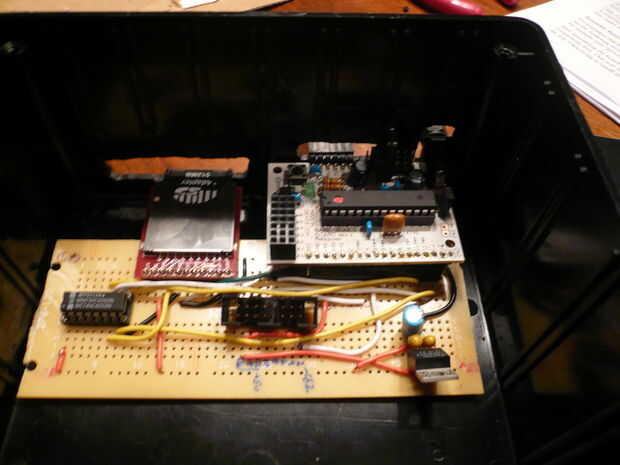

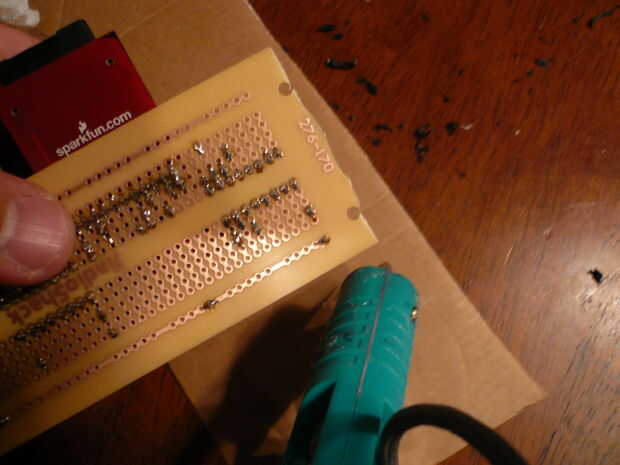

Colocar las placas dentro de la parte inferior de la caja, alineada el DC jack y el zócalo de la tarjeta SD justo donde pensé sería contrario accesible y luego usa una pistola de pegamento caliente para pegar el tablero al fondo de la caja. También he añadido algunos pegamento caliente alrededor de la toma de CC para mantener la presión en el receptáculo de la cabecera al insertar al conector. Coloqué una pequeña cantidad de pegamento caliente en la parte inferior del PCB antes de colocarlo en el recinto y rápidamente Coloque en su lugar. Yo entonces alineado todo el filo de la PCB con pegamento caliente, otra vez, para mantener firmemente en su lugar antes de conectar el DC jack o tarjetas SD.
Conecte el Cable y la tapa:

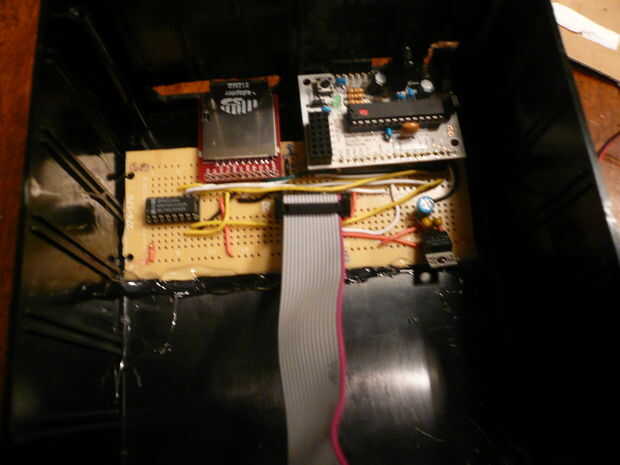

Nosotros podemos ahora finalmente Conecte los cables de cinta que vinieron con el tablero de exhibición. El cable corto debe conectarse las dos pantalla tablas entre sí. El cable más largo puede ir en el otro cuadro de encabezado en cada tablero. (El bus es compartido!) El otro extremo del cable más largo debe conectarse en el cuadro encabezado de nuestra placa de circuito impreso. Asegúrese de que Oriente el cable correctamente alineado con la muesca.

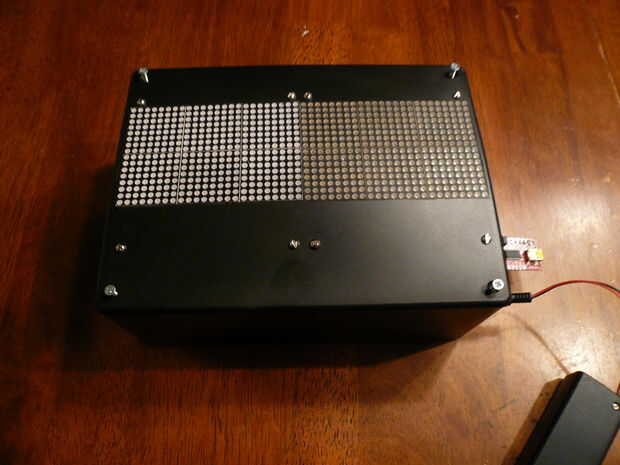

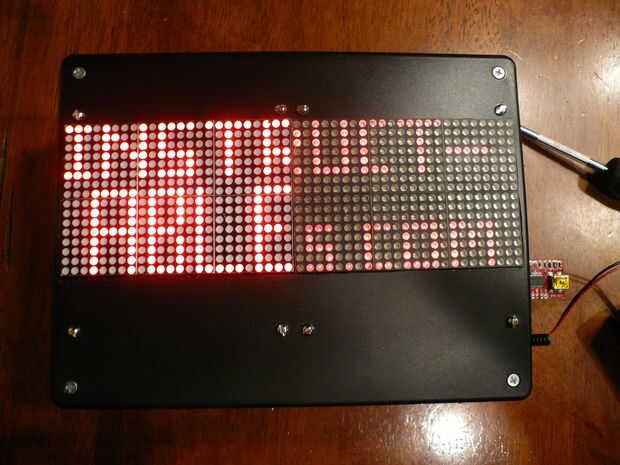

Coloque la tapa a la caja y apriete los tornillos de la 4 esquina. La etiqueta de la ventana Digital es ahora completa. Si quita la tarjeta SD y la fuente de la unidad con un DC de 9 voltios a través de la toma de CC de la BBB, debería ver un mensaje en la pantalla le pide que inserte una tarjeta SD.
Si no ves el mensaje es tiempo de sacar tu multímetro y verifique que no haya cortocircuitos y que cada conexión está cableada correctamente según el esquema.
Felicidades por su nueva etiqueta de la ventana Digital. En el siguiente paso verás cómo colocar imágenes en la tarjeta SD.
