Paso 6: Hacer cinta tela conductora, hilo conductor y conductor

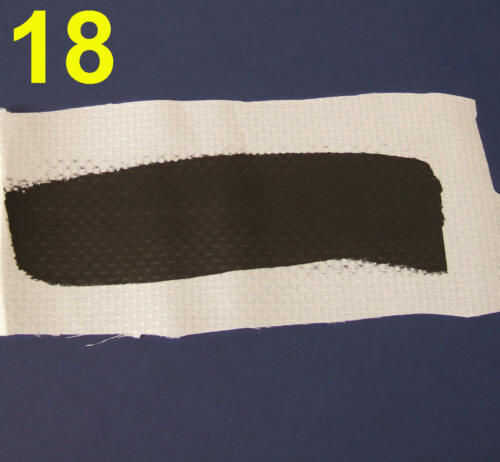

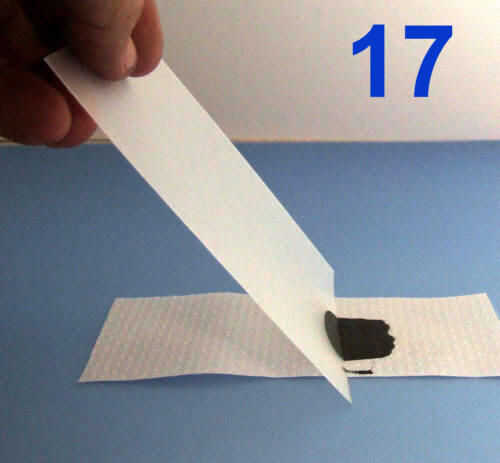

Usted puede hacer varias telas conductoras cubriendo con el método de la espátula. Simplemente tome la mezcla del pegamento conductor #4 y extenderlo finas e incluso en la superficie usando una tarjeta de crédito de plástico o espátula de metal (Foto 17). Foto 18 muestra al resultante entelado que luego se puede cortar a tamaño. Para resistencia mínima normalmente se lleva una segunda capa cuando la primera se haya secado. La resistencia es generalmente alrededor de 300 a 1.000 ohmios por pulgada. Esto es demasiado alto para la transmisión de potencia más baja, pero puede ser útil para el envío de señales a través de juntas flexibles o para la fabricación de interruptores y sensores. También puede tener posibilidades de alto voltaje. No he tenido tiempo para probarlo, pero puede ser posible este tipo de tela conductora de la placa de cobre o níquel y disminuir dramáticamente la resistencia. Foto 16 muestra la flexibilidad de la tela conductiva resultante.
Hacer una tela casi transparente conductora

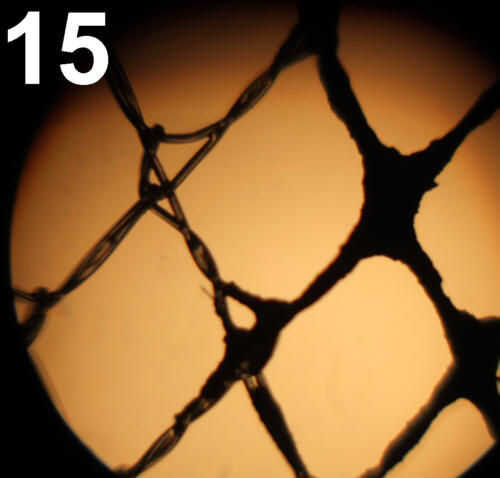

He cubierto con éxito material de jean de algodón, neopreno, nylon y poliéster. Usando el método anterior, puede incluso cubrir a tela de red de nylon o poliéster que resulta en una tela casi transparente. Ver pic14. Foto 15 muestra las 20 plazas por pulgada de tela con un aumento de 50 x. Se puede ver que la capa conductora resultante es bastante delgada.
Si usted está interesado en la compra de metal plateadas telas conductoras que son algo caros pero tienen muy baja conductividad, (.1 ohm a 5 ohms por pulgada) usted debe comprobar hacia fuera: http://www.lessemf.com tienen una gran selección de tejidos conductores.
Hacer de hilo conductor
Ejecutando el hilo a través de la mezcla del pegamento del #1 o #4 y manteniendo en la mezcla con un palillo con muescas de la paleta, puedes más hilos conductores. Ver la figura 19. Para asegurarse de que seque directamente, deberían colgarlos con un extremo cargado hasta que estén secas. He cubierto con éxito línea de nylon, hilo de algodón, hilo de Dacron e hilo de algodón. En general, cuanto mayor sea el diámetro de la rosca, al menos la resistencia final. Con dos capas, la resistencia es alrededor de 700 ohmios a 2k ohmios por pulgada.
Con este tipo de resistencia, esto hacerlo ti hilo conductor no va a sustituir el hilo conductor comercial, lo mejor de la que tiene una resistencia de alrededor de 2 ohmios por pulgada y es más flexible y más fácil de coser. Sin embargo, es útil para transferir las señales y la creación de resistencias de baja potencia fina. También puede ser útil para algunas aplicaciones de alto voltaje. Es posible que este tipo de hilo conductor de la placa de cobre o níquel y disminuir considerablemente la resistencia.
Hilo conductor en Wal-Mart
Wal-Mart vende un hilo en su Departamento de tela que es conductor. Se llama: Coates metálico decorativo del hilo de rosca. Se trata de una plata o color oro pero hemos tenido la mejor suerte con el hilo de plata. Lamentablemente está recubierta con un polímero claro muy fino que aísla el metal fino de la espiral de la herida interior y probablemente impide oxidación. Esto le impide simplemente conectar un medidor para medir resistencia.
He probado raspando la superficie y he probado varios disolventes para tratar de derretimiento de la capa sin mucho éxito. Sin embargo, puede utilizar mezcla del pegamento conductor #1 pegamento alambres o hilo conductor regular a los extremos de una longitud de la rosca de capas. Las juntas de pegamento añadir resistencia, pero que este hilo muy fino (es más delgado que el hilo conductor comercial) utilizable para la conducción de las señales. Ya que están aislados con un recubrimiento plástico puede liar juntos sin cortocircuito y correr como los cables. La resistencia varía dependiendo de la calidad de la articulación del pegamento, pero generalmente resulta en una resistencia de unos 80 a 200 ohmios por pulgada para una longitud de un pie de hilo.
Hacer cinta conductora
Usted puede hacer la parte trasera de la mayoría de cintas, incluyendo cinta conductora cubriendo una o dos capas de mezcla #4 en la parte posterior de la cinta. Si desea utilizar la cinta para protección electromagnética, puede cubrir también la parte adhesiva con mix #4 y luego Envuelva la cinta alrededor de lo es protección antes el pegamento seca. Un poco sucio, pero funciona. Para la cinta del conducto, la resistencia es aproximadamente de 200 a 300 ohmios por pulgada lineal.
Cinta conductora de aluminio

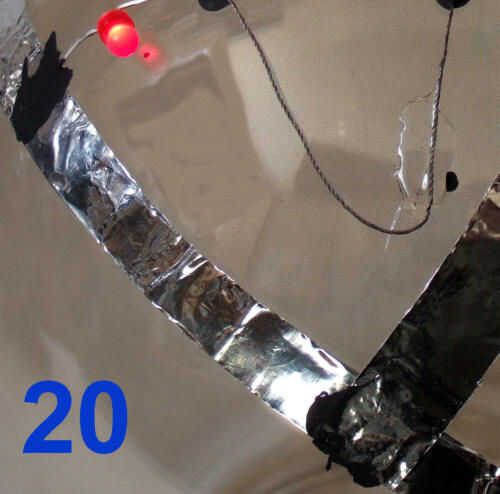

Usted puede hacer una cinta más conductor de aluminio regular (ver foto 20). Por ejemplo, si usted quiere transmitir baja potencia DC a través de una pared, puede cortar la lámina de aproximadamente 1/2" de ancho y pegar con cemento de contacto del Dap o Goop. Cuando usted necesita para unir dos tiras para carreras largas o a las esquinas, puede usar mezcla del pegamento conductor #1. Mientras que 1/2" ancho de aluminio tiene una resistencia de aproximadamente.1 ohmios por pie, empalmes pegados 1" largo y 1/2" ancho tienden a tener una resistencia de 3 a 4 ohms. Luego puede utilizar la misma mezcla para pegar LEDs u otros componentes a la hoja. Si pintan sobre el con una buena pintura de látex, usted puede hacer la mayor parte del circuito casi invisible.
Otra forma que funciona bien y es menos sucio, es para cubrir la cinta adhesiva o papel de aluminio con pegamento conductor #4 y espere hasta que esté bastante seco pero todavía pegajosa y luego presione sobre una superficie. Si pones en el adecuado espesor de pegamento esto puede eliminar el exudado hacia fuera y que funciona similar a una cinta regular.
