Paso 1: Hacer pegamento conductor, pintura conductora y tinta conductora
Para hacer tu propio pegamento conductor, va tomando un aislante (líquido de la cinta goma o cemento de contacto DAP) y convirtiéndose en un conductor eléctrico. Esto se hace mediante la adición de polvo de grafito de carbono que es un conductor. Como se configura la carpeta (LT o DAP), los copos de cristal de carbono pila mutuamente y se entrelazan para hacer el pegamento conductivo. El resultado es un pegamento conductor flexible que se pegue bien a la mayoría de las cosas.

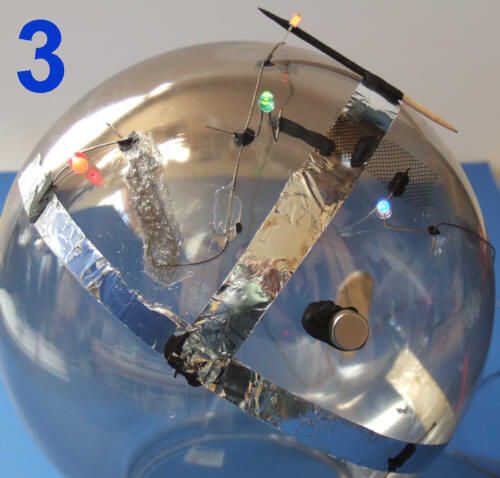

El circuito de vidrio doodle en pic3 a continuación, se utiliza para ilustrar algunas de las formas que pueden utilizarse colas diferentes. Haga clic en los cuadrados de comentario para detalles.
Desde mi primer instructivo sobre cómo hacer pegamento conductivo: yo he estado experimentando con varios materiales conductores. En el proceso, he venido para arriba con unas nuevas mezclas con otras carpetas que tienen características algo diferentes que el pegamento de goma conductora original.
Materiales
Performix (TM) líquido de la cinta, negro disponibles en Wal-Mart o en http://www.thetapeworks.com/liquid-tape.htm
DAP "El Original" contacto cemento - disponibles en Wal-Mart o en la mayoría de las ferreterías.
Carbón grafito, fino polvo disponible en cantidades más grandes en http://www.elementalscientific.net/
Disponible en cantidades más pequeñas en su ferretería local. Se llama lubricante de grafito y viene en pequeños tubos o botellas. La marca que he utilizado se llama grafito Fino Extra AGS, pero sin duda hay otras marcas que también funciona.
Conductor disponible en hilo en bobinas pequeñas en http://members.shaw.ca/ubik/thread/order.html
o en:
http://www.Sparkfun.com/Commerce/Categories.php?cPath=2_135
Limpiar cemento de contacto como soldador en contacto con adhesivo o Goop-disponible en Wal-Mart y ferreterías
Tuloul solvente-disponibles en las ferreterías
ADVERTENCIA - todas estas mezclas implican fuertes solventes que se evaporan en el aire rápidamente. Hacer esto sólo en un cuarto muy bien ventilado. Los vapores pueden ser nocivos. Mejor aún, hacerlo fuera.
Todas las mezclas más abajo son los mejores mezcla en pequeñas cantidades y se utiliza inmediatamente. He intentado guardar en recipientes herméticos, pero todos ellos parecen endurecerse hasta después de unos pocos días. Mezclar en recipiente de vidrio o acero inoxidable. Usted puede mezclar en vasos de plástico, pero tendrás que hacerlo rápido pues la mayoría de ellos disuelve muchos plásticos.

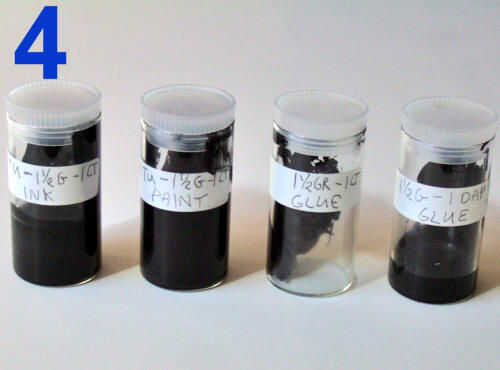

Mezcla #1 de pegamento conductor pegamento usando líquido cinta (LT)
Esta es la fórmula original que utiliza una mezcla de líquido de la cinta y grafito en polvo. Resulta en una goma conductora flexible que reduce realmente como los solventes se evaporan, así lo aprieta todo lo que cubre. Tiene la resistencia más baja de cualquiera de las mezclas unfibered (32 ohmios por pulgada). Para obtener detalles sobre cómo me mide la resistencia ver el instructivo original (enlace) de este pegamento. Resulta mejor para pegar al alambre, o hilo conductor o conductora tela de alambre. También puede ser utilizado para hacer espuma conductora (ver paso 4).
Mezcle el pegamento 1-1/2 grafito al líquido de la 1 cinta por volumen. Mezcle rápidamente en pequeñas cantidades y utilizarla rápidamente ya que tiende a evaporarse y la piel para arriba algo rápidamente.
Yo suelo utilizar 1/4 cucharadita como unidad de volumen.
Mezclar pintura conductora #2 uso de líquido de la cinta
Se trata de la misma mezcla como anteriormente con la adición de solvente extra para hacer que la consistencia de pintura espesa. Porque es una mezcla más fina, tiene una resistencia más alta (60 ohmios por pulgada) que el pegamento conductivo. Es útil para hacer de hilo conductor y conductora tela (ver paso 6). También pega mejor al vidrio de la cola más gruesa arriba.
Mezclar la pintura 1-1/2 grafito 1 cinta líquida a 1 Tuloul por volumen.
Tinta conductora #3 uso de líquido de la cinta de la mezcla
Principalmente utilizo esta tinta para touch up si las líneas de pegamento demasiado descuidado o para volver a cubrir las juntas las juntas. Porque es tan diluido, puede tener una resistencia bastante alta en los cientos de ohmios por pulgada. También puede ser utilizado para crear la película delgada de resistencias de alto valor y puede ser útil para aplicaciones de alto voltaje.
Mezclar la tinta 1-1/2 grafito en cinta líquida 1 a 3 Tuloul por volumen.
Mix #4 pegamento conductor utilizando Dap cemento de contacto
Resulta que cementos de contacto más se convertirá en conductoras si añade grafito. Incluso Elmers pegamento de caucho tiene muy baja resistencia cuando está mezclado con grafito. Sin embargo, un caucho látex crudo ya no confían en su longevidad como caucho crudo tiende a deteriorarse con el tiempo.
El cemento de contacto de DAP es una goma de resistencia más industrial y tenía la resistencia más baja de cualquiera de los cementos de contacto resistente que he probado. Mientras que su resistencia es superiores (62 ohms por pulgada) que el pegamento líquido de la cinta. Su mayor ventaja es que no se encoge tanto como pegamento de la LT. También es mucho más flexible que cualquier otra cosa que he probado. Esto lo hace ideal para el revestimiento de la superficie de los tejidos sin les hacer rizos para crear tomas de corriente, potenciómetros, resistencias, interruptores y tejidos conductores.
Mezcla el cemento de contacto DAP pegamento grafito 1-1/2 a 1 UTA.
Mezcle el pegamento conductor transparente #5.

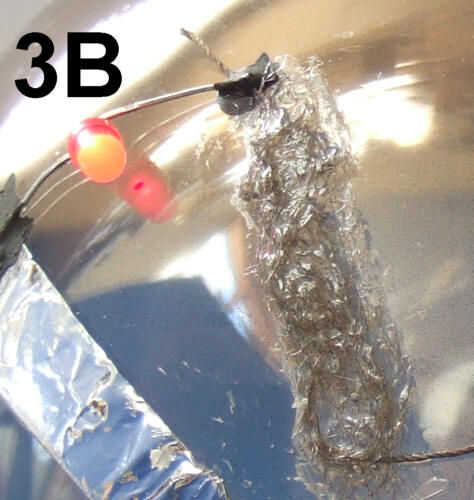

Ver foto 3B. Mientras que hasta ahora he podido venir para arriba con un pegamento transparente conductor, esto es lo más cercano que he conseguido. En todos los pegamentos que he estado haciendo, he resistido adición de polvos de metal o fibras de grafito para aumentar la conductividad, como esto hace que el pegamento más frágiles o más rígido. Estoy tratando de mantener la pega flexible como esto hace para posibilidades más interesantes en lo que se puede hacer conductoras. Así que en lugar de fibras rígidas tales como fibras de grafito o alambre de metal, he añadido hilo conductor flexible. Y sí, lo sé, sólo podría correr el hilo y saltarse la cola, pero esto tiene possiblilites artística interesante.
El pegamento translúcido es hilo conductor simplemente desentrañando y picado en 1/4 de pulgada largas piezas. Luego se mezcla con un cemento de contacto transparente como soldadores o Goop. Con cemento de contacto de soldadores, obtuve una conductividad tan baja como 12 ohmios por pulgada.
El pegamento translúcido claro 1/4 de cucharadita de la mezcla en contacto con cemento con 6 a 12 pulgadas de hilo conductor desentraña y picado hasta.
Mezcla #7 resistencia pegamento
Mezcla la resistencia pegamento 1/2 grafito para cemento de contacto 1 Dap por volumen
Unidades de menos de 1/2 de grafito pueden resultar en una resistencia muy alta o incluso un aislante.
