Paso 4: Haga espuma conductora e interruptores
Mientras que estos componentes no fueron utilizados en este proyecto, pensé que algunos pueden estar interesados en cómo esto se puede hacer.
Hacer espuma poliuretano conductora

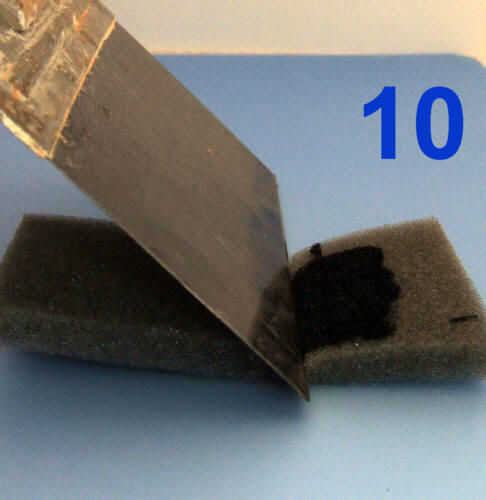

Puedes abrir la espuma de poliuretano de célula--el tipo de los utilizados para pinceles de espuma y mezclan de almohadas y cojines--conductivos cubriendo con conductor #1 (ver foto 10). Use una espátula de metal o un separador plástico como una tarjeta de crédito vieja y aplicar el pegamento en la superficie de la espuma y rápidamente extenderlo finas comprimiendo la espuma con el difusor. Si esperas demasiado tiempo los solventes comenzará a disolver la espuma. Voltee la espuma y hacerlo otra vez añadiendo más pegamento según sea necesario. Asegúrese de que el pegamento se distribuye uniformemente y trabajó tan delgado como sea posible. Hacer una pieza más grande de espuma que necesita algo de él tiene demasiado pegamento y terminan tieso como se seca. Después de que se ha secado, corte la parte más flexible más suave para tu pulsador.
Hacer espuma poliester conductora.
Espuma de poliéster, del tipo fibrado blanco también se utiliza para almohadas y cojines, se puede también hacer conductor usando el método anterior.
Hacer espuma espuma e interruptores de presión sensores de

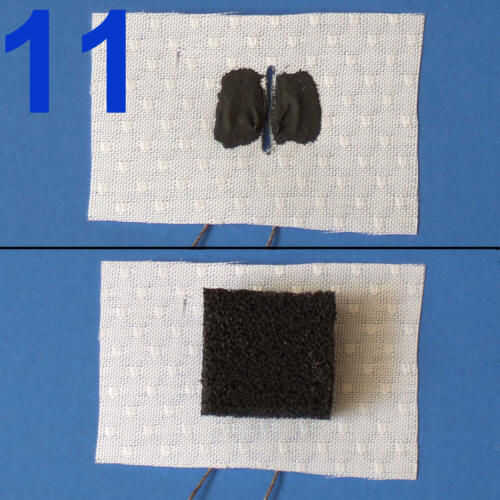

Foto 11a demuestra cómo se pueden hacer dos almohadillas conductoras con hilo conductor encajado, mediante pegamento conductor #4. A continuación, puede pegar un botón cuadrado de espuma conductora (3/4" x3/4") a uno de los botones para crear un interruptor sensible de la presión (foto 11b). La resistencia del interruptor hice varía con la presión de alrededor de 5K ohms a 100K ohms. Sin presión, la resistencia es aún mayor. Así puede ser utilizado como un interruptor o un sensor de presión.
Hacer un interruptor de membrana

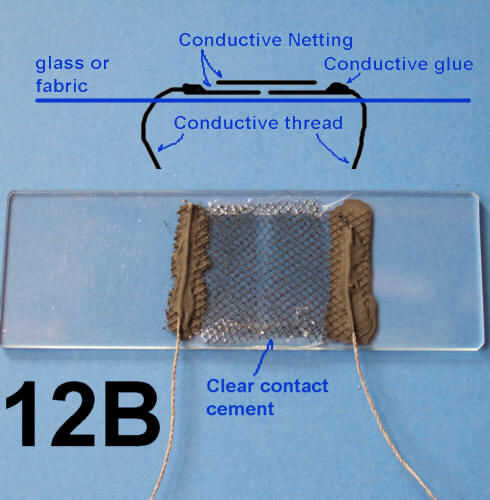

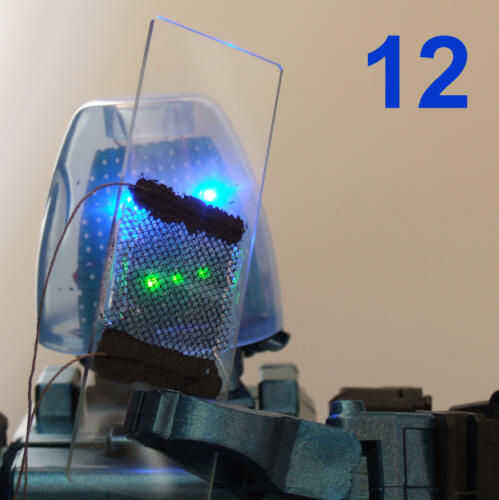

Un interruptor de membrana muy delgada, casi transparente se puede hacer (ver foto 12 y 12B) con tela de malla de nylon o poliéster. Sobre cómo hacer el tejido conductivo vea el paso 6. La red utilizaba tenía cerca de 24 cuadros por pulgada. Luego puede pegar dos cuadraditos de la tela al vidrio u otra tela con pegamento #4 en los bordes con hilo conductor incorporado. Deje un pequeño espacio entre las plazas. Pegue la otra plaza de la tela conductora sobre los dos cuadrados utilizando un cemento de contacto transparente como soldador. Si está pegado sobre tela, puedes poner una malla aislante con cuatro a ocho plazas por pulgada debajo de la tela conductora para evitar que se encienda si se dobla la tela base.
El interruptor de membrana mostrado tiene una resistencia abierta de cerca de 1 meg ohms y una resistencia cerrada de 13 k ohmios. Ciertamente bajo lo suficiente como para introducir en un microprocesador u otro circuito digital.
