Pegamento conductor y el hilo conductor: Hacer una exhibición de LED y el circuito de tela que se enrolla. (5 / 7 paso)

Paso 5: Baterías de pegamento para eliminar el soporte de la batería o hacer un soporte de la batería magnética

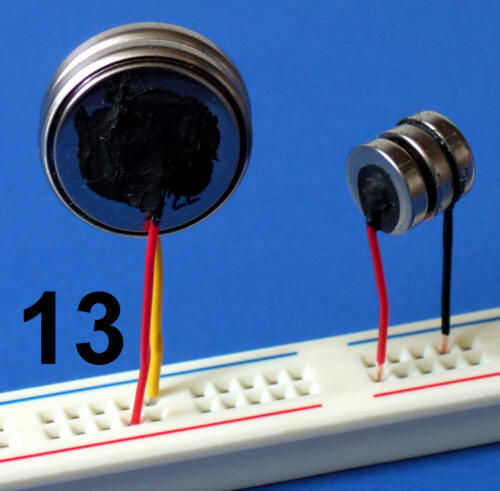

El problema con el uso de pilas pequeñas de botón para crear un pequeño circuito, es que el soporte de la batería a menudo tiene un volumen tan grande como la batería en sí. Si está intentando hacer circuitos con pilas muy pequeñas, puede pegar las baterías para crear un paquete de energía. Esto puede ser útil al hacer circuitos que no tienen mucho espacio para un titular.

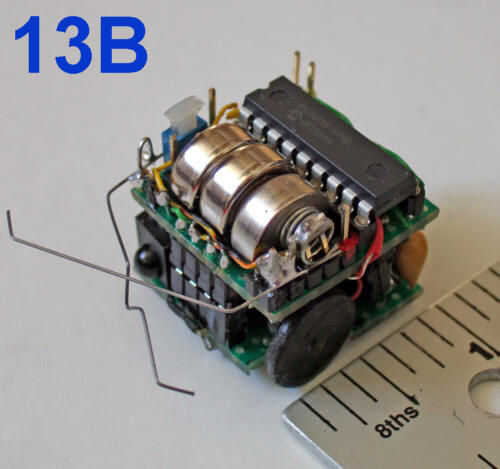

Por ejemplo, cuando yo estaba la construcción de un robot de una pulgada cúbica (pic13B), usando un tamaño estándar de 18 era x Picaxe, espacio en un premio. Incluso con un portapilas hecho personalizado, los contactos tomaron 2/7 del volumen útil de las baterías y el titular.

Muchos otros baterías y las pilas de botón de 3 voltios de 2032 son de acero o acero inoxidable que es un metal difícil de pegar. El pegamento DAP #4 parece pegamento lo mejor pero tenía una resistencia bastante alta (unos 3 ohmios entre baterías y cables). Así que añadí algunas picadas encima de hilo conductor a la mezcla y había reducido a 1,3 ohmios.

Esto es más complicado de lo que parece. Es muy fácil para cortocircuitar las baterías especialmente cuando está pegando entre dos pilas de botón. Práctica con algunas baterías muertas para saber la cantidad justa de adhesivo para poner entre las celdas sin poner en cortocircuito hacia fuera.

Había planeado añadir un paquete de baterías de 6 voltios a la rueda para arriba el circuito, pero me quedo sin tiempo.

Mezcla del pegamento del batería #8: grafito de 1/4 de cucharadita a 1/4 cucharadita picado DAP cemento de contacto para 6-12 pulgadas de hilo conductor. Desentrañando el hilo conductor que se compone de aproximadamente 100 fibras como corté en tiras de 1/8 a 1/4 de pulgada.

Hacer un magnético portapilas con interruptor

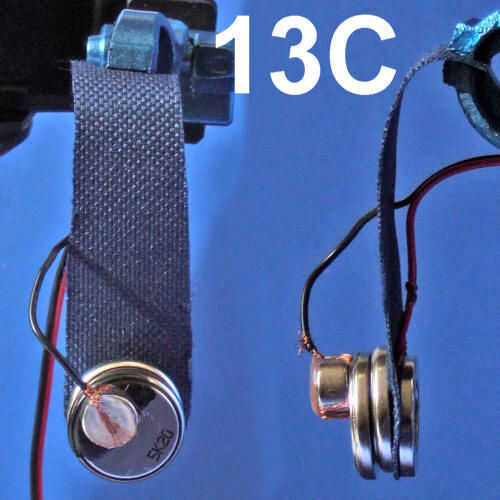

Cuando el volumen del soporte de la batería no es crítico, imanes trabajan bien para crear un soporte incluso en un circuito de tela. Baterías, contactos y la tela se celebran entre dos imanes. En Pic13C se puede ver cómo líquida cinta aislante se utilizó para crear una posición de atraque para el imán limpiador más pequeño. Simplemente se ha deslizado en la batería para encender el poder. El limpiaparabrisas fue envuelto y torcido con alambre calibre 22 trenzado y luego pegado en la parte superior para mantenerlo en su lugar. Para alambre trenzado muy flexible me gusta usar cable de servo.
